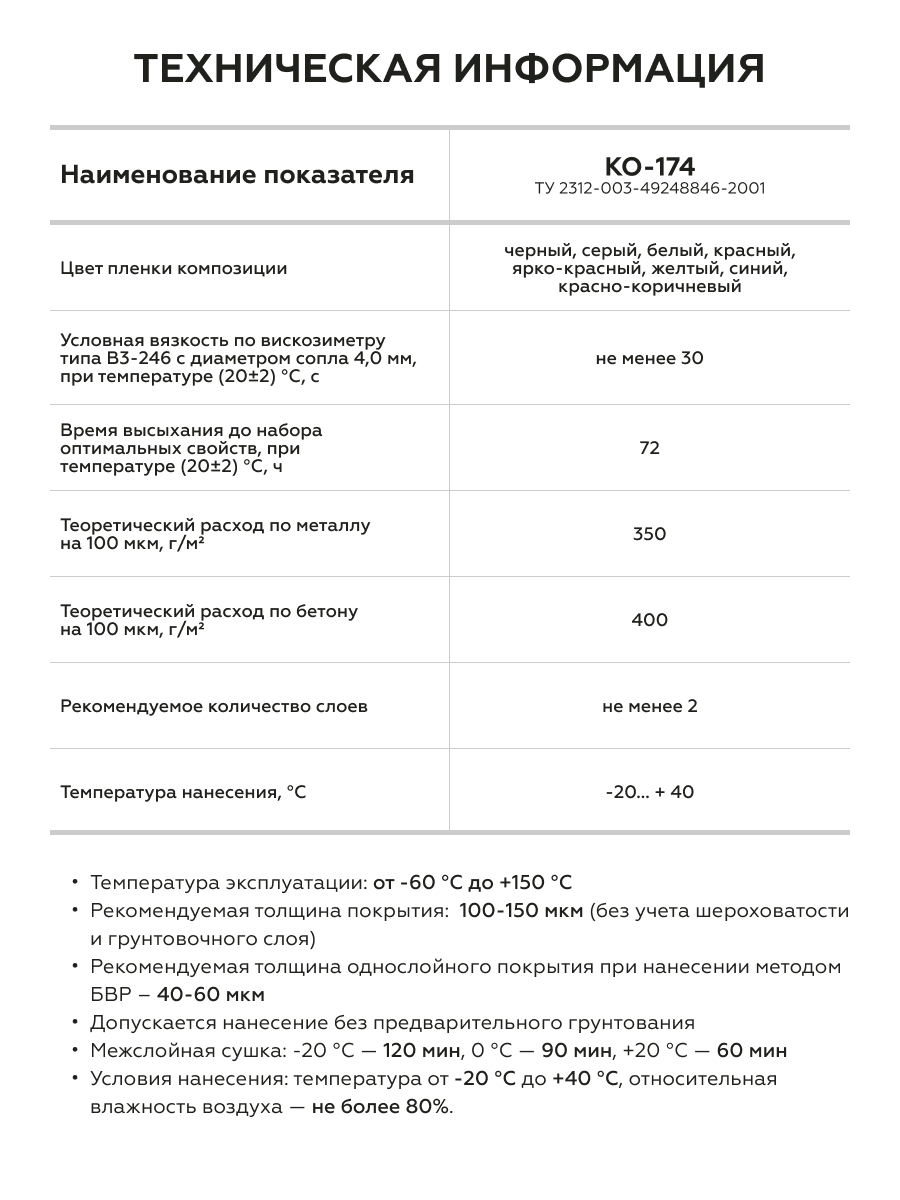

Эмаль КО-174 синий (RAL 5005) 25 кг

Кремнийорганическая эмаль КО-174 синего цвета (ориентир RAL 5005) — это однокомпонентный атмосферостойкий материал для защитно-декоративной окраски металлических и бетонных поверхностей. Состав на основе кремнийорганических смол формирует прочное матовое покрытие, устойчивое к влаге, перепадам температур и ультрафиолету. Эмаль сохраняет свойства в диапазоне от минус 60 °C до плюс 150 °C, что делает её пригодной для эксплуатации в любых климатических зонах.

Материал поставляется в металлическом ведре массой 25 кг. Такой объем тары оптимален для промышленного применения, масштабных фасадных работ и антикоррозионной защиты крупных металлоконструкций. Эмаль готова к применению после тщательного перемешивания, допускается разбавление до рабочей вязкости рекомендованными растворителями.

Назначение и область применения

Эмаль КО-174 синяя разработана для антикоррозионной защиты и декоративной отделки широкого перечня объектов. Основное назначение — окрашивание металлических конструкций, оборудования и сооружений, эксплуатируемых в условиях промышленной атмосферы, а также защита бетонных и железобетонных оснований.

• Металлоконструкции производственных цехов, складов, ангаров.
• Опоры линий электропередач, связи и освещения.
• Трубопроводы, паропроводы и технологическое оборудование.
• Фасады зданий из бетона, кирпича, штукатурки.
• Дымовые трубы, тоннели, фундаменты опор.
• Емкости, резервуары и элементы инфраструктуры.

Благодаря устойчивости к атмосферным воздействиям и сохранению эластичности при низких температурах, эмаль подходит для наружного применения в умеренном и холодном климате. Покрытие не растрескивается при циклическом замерзании и оттаивании, что важно для фасадов и конструкций на открытом воздухе.

Состав и свойства

Эмаль КО-174 представляет собой однокомпонентный состав на основе кремнийорганического связующего. Полимерная основа формирует плотную, но паропроницаемую пленку, которая препятствует проникновению влаги к основанию, но позволяет излишней влаге выходить наружу. Это свойство критически важно при окрашивании бетонных и оштукатуренных фасадов, так как предотвращает накопление влаги в толще материала.

• Атмосферостойкость. Покрытие выдерживает дождь, снег, град и ультрафиолет без потери защитных свойств.
• Антикоррозионная защита. Эмаль изолирует металл от контакта с влагой и агрессивными средами.
• Гидрофобность. Водоотталкивающие свойства снижают водонасыщение основания.
• Морозостойкость. Состав сохраняет эластичность до минус 60 °C.
• Термостойкость. Покрытие выдерживает нагрев до плюс 150 °C.
• Паропроницаемость. Пленка пропускает водяные пары, предотвращая конденсат.

Покрытие устойчиво к промышленной атмосфере с примесями сернистых газов. Эмаль применяется для защиты конструкций в нефтегазовой, химической и энергетической отраслях. Теоретический расход составляет 350 г/м² при толщине покрытия 100 мкм.

Условия эксплуатации

Сформированное покрытие рассчитано на длительную эксплуатацию в интервале от минус 60 °C до плюс 150 °C. Покрытие сохраняет защитные свойства при воздействии осадков, ультрафиолета и перепадов температур. Срок службы зависит от условий эксплуатации, качества подготовки поверхности и соблюдения технологии нанесения.

Полное формирование покрытия происходит в течение 72 часов при температуре плюс 20 °C. В этот период покрытие набирает оптимальные физико-механические свойства. Транспортирование и монтаж окрашенных конструкций допускается не ранее чем через 72 часа после нанесения финишного слоя.

Подготовка основания

Окрашиваемую поверхность очищают от механических загрязнений, пыли, ржавчины и следов старого покрытия. Металл очищают абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007 или механизированным инструментом до степени St 3. Бетонные поверхности выдерживают не менее 28 суток, удаляют раковины, наплывы и масляные пятна. Выступающую арматуру и дефектные участки зачищают и шпатлюют.

Обезжиривание

Перед окрашиванием поверхность обезжиривают толуолом, о-ксилолом, растворителями Certacor-R или Р-646. Не использовать уайт-спирит, сольвент и бензин. При отрицательных температурах применяют толуол или ацетон. Обезжиривание проводят не позднее чем через 6 часов после механической обработки на открытом воздухе и 24 часов — в помещении.

Приготовление материала

Эмаль перемешивают в заводской таре до однородной массы. При образовании пены состав выдерживают до ее исчезновения. При необходимости разбавляют толуолом, о-ксилолом, растворителями Certacor-R или Р-646 в количестве не более 10 % по массе. Разбавление выполняют постепенно при постоянном перемешивании.

Рекомендуемая рабочая вязкость по вискозиметру ВЗ-246 с диаметром отверстия 4 мм при 20 °C:

• Пневматическое распыление — 17–35 с.
• Безвоздушное распыление — 35–70 с.
• Нанесение кистью или валиком — 30–50 с.

Условия нанесения

Температура окружающей среды — от минус 20 °C до плюс 40 °C. Относительная влажность воздуха — не более 80 %. Запрещается окрашивание во время осадков и при скорости ветра более 10 м/с. Температура поверхности должна быть на 3 °C выше точки росы. Недопустимо наносить эмаль на влажную или заснеженную поверхность.

Способ нанесения

Эмаль наносят пневматическим или безвоздушным распылением, кистью или валиком. При пневматическом распылении расстояние от сопла до поверхности — 200–300 мм, давление воздуха — 1,5–3,0 кгс/см², диаметр сопла — 1,5–2,5 мм. При безвоздушном распылении расстояние — 300–500 мм, рабочее давление — 80–150 бар, диаметр сопла — 0,33–0,43 мм.

Материал наносят не менее чем в два слоя. Труднодоступные места, сварные швы и торцевые кромки предварительно окрашивают кистью. При распылении образуется ровная «мокрая» пленка без пропусков, подтеков и шагрени.

Сушка и отверждение

Минимальное время межслойной сушки при распылении — 60 минут при плюс 20 °C, 90 минут при 0 °C и 120 минут при минус 20 °C. При нанесении кистью или валиком время увеличивается в 2–3 раза. Полное формирование покрытия происходит за 72 часа при температуре плюс 20 °C.

Меры безопасности

Работы выполняют в респираторе, защитных очках, резиновых перчатках. Обеспечивают проветривание рабочей зоны. Запрещается нанесение в закрытых помещениях, ямах и колодцах. Эмаль относится к легковоспламеняющимся жидкостям. В зоне радиусом 25 м запрещено курить, разводить огонь и проводить сварочные работы. При загорании используют песок, кошму, углекислотный или пенный огнетушитель.

Рекомендуемая толщина покрытия

Правильная толщина покрытия определяет долговечность и защитные свойства эмали КО-174. Недостаточная толщина приводит к преждевременному разрушению пленки и коррозии металла. Избыточная толщина может вызвать растрескивание при циклических температурных нагрузках.

Эмаль наносится не менее чем в два слоя. Рекомендуемая толщина сформированного покрытия — 100–150 мкм без учета шероховатости и грунтовочного слоя. При безвоздушном распылении толщина одного слоя — 40–60 мкм.

При отрицательной температуре воздуха для достижения заданной толщины требуется нанесение дополнительных слоев. Толщина контролируется толщиномером после полного высыхания. При замерах из среднего значения вычитают корректирующую величину, зависящую от профиля шероховатости.

Цвет и фактура

Эмаль КО-174 доступна в синем цвете, ориентир RAL 5005. Это глубокий насыщенный синий оттенок без явного голубого или фиолетового подтона. Цвет соответствует международному каталогу RAL, что упрощает подбор оттенка при колеровке и стыковке с другими элементами.

Покрытие формирует матовую гладкую пленку. Матовая фактура не создает бликов на солнце, что важно при окрашивании фасадов и крупных конструкций. Гладкая поверхность облегчает очистку от загрязнений и снижает накопление пыли.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении синий цвет сохраняет глубину, при дневном — проявляет легкий холодный подтон. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407. Срок годности эмали в закрытой заводской таре — не менее 3 лет (36 месяцев) при соблюдении условий хранения.

Как подготовить металлическую поверхность перед нанесением эмали?

Поверхность очищают от ржавчины, окалины и загрязнений абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007 или механизированным инструментом до степени St 3. Сварные швы и кромки подготавливают до P3 по ISO 8501-3. После очистки поверхность обезжиривают толуолом, о-ксилолом или растворителем Р-646 и обеспыливают сжатым воздухом.

Можно ли наносить эмаль на старое лакокрасочное покрытие?

Нанесение на старое покрытие допускается при условии его хорошей адгезии к основанию и совместимости с кремнийорганической эмалью. Старое покрытие очищают от загрязнений, удаляют отслаивающиеся участки и обезжиривают. При сомнениях в совместимости выполните пробное нанесение на небольшой участок.

Сколько сохнет эмаль КО-174?

Время межслойной сушки при плюс 20 °C составляет 60 минут при распылении. Полное формирование покрытия до набора оптимальных свойств происходит за 72 часа. При понижении температуры до 0 °C время сушки увеличивается до 90 минут, при минус 20 °C — до 120 минут.

Какой расход эмали на квадратный метр?

Теоретический расход эмали при толщине покрытия 100 мкм составляет 350 г/м² по металлическим поверхностям и 400 г/м² по бетонным. Фактический расход зависит от способа нанесения, шероховатости поверхности и квалификации рабочих. При безвоздушном распылении потери материала ниже, чем при пневматическом.

Можно ли наносить эмаль при отрицательной температуре?

Да, эмаль КО-174 допускается наносить при температуре от минус 20 °C до плюс 40 °C. При отрицательных температурах для достижения заданной толщины требуется нанесение дополнительных слоев. Поверхность должна быть сухой, без влаги и снега. Относительная влажность воздуха — не более 80 %.

Каким растворителем можно разбавлять эмаль?

Для разбавления используют толуол, о-ксилол, растворители Certacor-R или Р-646. Степень разбавления — не более 10 % по массе. Запрещается использовать уайт-спирит, сольвент и бензин. При отрицательных температурах применяют толуол или ацетон.

Как хранить эмаль?

Эмаль хранят в плотно закрытой таре в сухом помещении, защищенном от прямых солнечных лучей и влаги, при температуре от минус 20 °C до плюс 40 °C. Гарантийный срок годности — 1 год со дня изготовления. Допускается хранение при отрицательных температурах без потери свойств.
