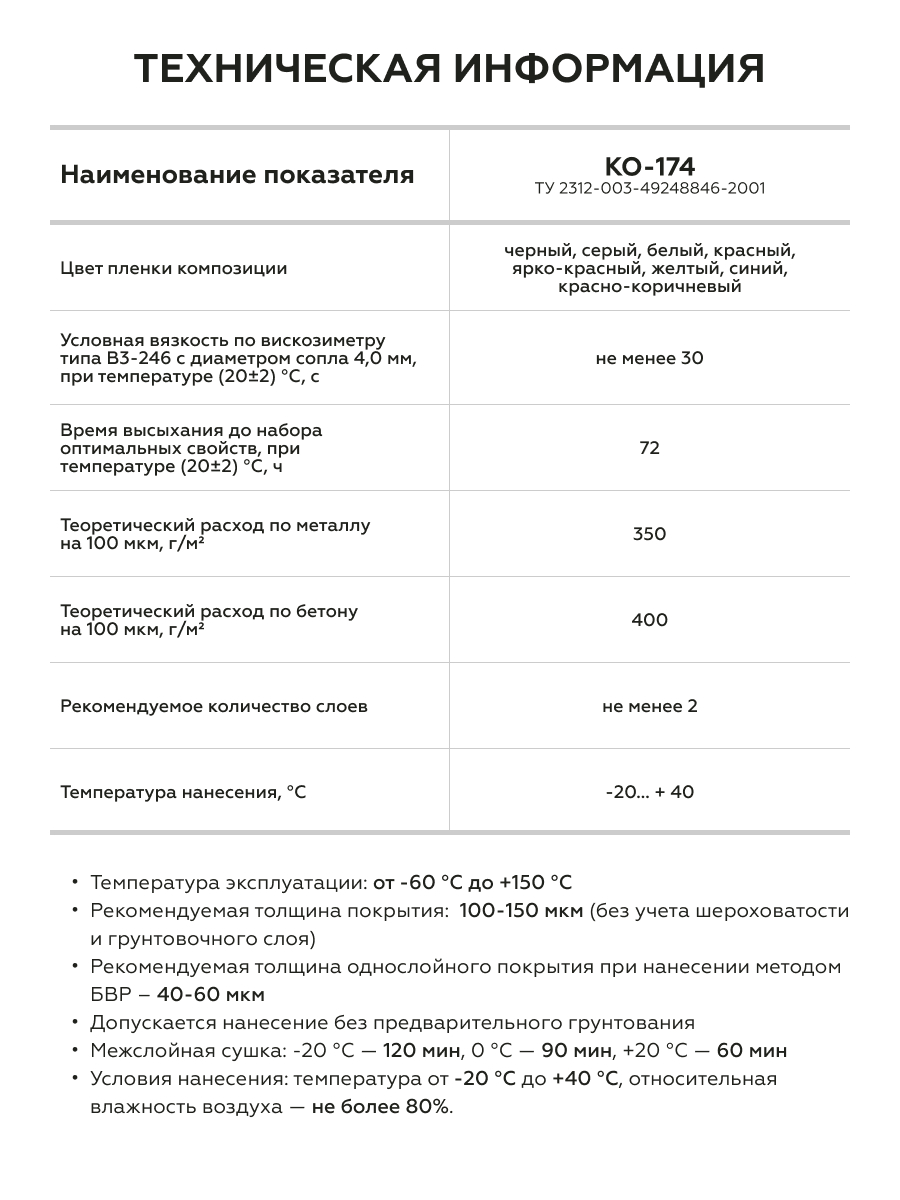

Эмаль КО-174 серый (RAL 7035) 25 кг

Эмаль КО-174 серый (RAL 7035) — однокомпонентная грунт-эмаль на кремнийорганической основе для защитно-декоративной окраски металла и бетона. Материал совмещает функции грунтовки и финишного покрытия, сокращая время и стоимость работ. Формирует матовое гладкое покрытие, устойчивое к атмосферным воздействиям, перепадам температур и коррозии.

Рабочий диапазон эксплуатации — от минус 60 °C до плюс 150 °C. Эмаль готова к применению после перемешивания, не требует отвердителя. Поставляется в ведре 25 кг. Цвет — серый, соответствует RAL 7035.

Назначение и область применения

Грунт-эмаль КО-174 серый применяется для антикоррозионной защиты и декоративной отделки металлоконструкций, оборудования, трубопроводов, опор ЛЭП, элементов фасадов, бетонных и железобетонных сооружений. Состав эффективен при окрашивании дымовых труб, тоннелей, фундаментов, цоколей и других объектов, эксплуатируемых в условиях открытой атмосферы умеренного и холодного климата.

Материал востребован в энергетическом комплексе, нефтегазовой отрасли, строительстве, транспортном машиностроении и жилищно-коммунальном хозяйстве. Эмаль допускается наносить на предварительно подготовленный металл без грунтовочного слоя, что делает её удобной для ремонтных работ и нового строительства. Покрытие выдерживает длительное воздействие влаги, ультрафиолетового излучения и промышленных газов, сохраняя защитные свойства в течение всего срока службы.

Состав и свойства

Эмаль КО-174 произведена на основе кремнийорганического связующего, которое обеспечивает покрытию термостойкость, гидрофобность и эластичность. В состав входят пигменты и наполнители, устойчивые к выгоранию и агрессивным средам. Однокомпонентная формула не требует смешивания с отвердителем и готова к применению после тщательного перемешивания.

Ключевые свойства материала:

• Атмосферостойкость — покрытие не разрушается под воздействием осадков, тумана и перепадов температур.
• Антикоррозионная защита — эмаль препятствует развитию ржавчины на металлических поверхностях.
• Гидрофобность — покрытие отталкивает воду, предотвращая водонасыщение основания.
• Паропроницаемость — покрытие пропускает водяные пары, что важно для бетонных и оштукатуренных фасадов.
• Термостойкость — материал сохраняет свойства при нагреве до +150 °C и выдерживает морозы до −60 °C.
• Эластичность — плёнка не растрескивается при термических деформациях и вибрациях.

Условия эксплуатации

Сформированное покрытие на основе эмали КО-174 эксплуатируется в интервале температур от минус 60 °C до плюс 150 °C. Покрытие устойчиво к воздействию промышленной атмосферы, солей и умеренно агрессивных сред. Срок службы зависит от толщины покрытия и условий эксплуатации. При соблюдении технологии нанесения и рекомендуемой толщины покрытие сохраняет защитные свойства в течение нескольких лет.

Окрашенные конструкции можно кантовать мягкими стропами через 24 часа после нанесения при положительной температуре. Транспортирование и монтаж допускаются не ранее чем через 72 часа. При отрицательных температурах время формирования покрытия увеличивается в 2–3 раза.

Подготовка основания

Металлическую поверхность очищают от ржавчины, окалины, грязи и старых отслаивающихся покрытий. Рекомендуемая степень очистки — Sa 2½ по ISO 8501-1 абразивоструйным методом или St 3 механизированным инструментом. Острые кромки, заусенцы и сварочные брызги удаляют. Бетонное основание должно быть выдержано не менее 28 суток, влажность — не более 4 %. Раковины, сколы и неровности заделывают цементным раствором.

Обезжиривание

Поверхность обезжиривают толуолом, о-ксилолом или растворителем CERTA. Не использовать уайт-спирит, сольвент и бензин. Обезжиривание проводят непосредственно перед окрашиванием, но не позднее чем через 6 часов после механической обработки на открытом воздухе и 24 часов — в помещении. При отрицательных температурах применяют толуол или ацетон.

Приготовление материала

Эмаль тщательно перемешивают в таре механическим или ручным способом до однородности по всему объёму. При образовании пены состав выдерживают до её исчезновения. При необходимости разбавляют толуолом, о-ксилолом или растворителем CERTA в количестве не более 10 % по массе. Разбавление производят постепенно, небольшими порциями. Рабочая вязкость по вискозиметру ВЗ-246 при 20 °C: для пневматического распыления — 17–35 с, для безвоздушного — 35–70 с, для кисти и валика — 30–50 с.

Условия нанесения

Температура окружающего воздуха — от минус 20 °C до плюс 40 °C. Относительная влажность — не более 80 %. Запрещается окрашивание во время осадков и при скорости ветра более 10 м/с. Температура поверхности должна быть на 3 °C выше точки росы. При отрицательных температурах наносят дополнительные слои для достижения заданной толщины.

Способ нанесения

Эмаль наносят пневматическим или безвоздушным распылением, кистью или валиком. При пневматическом распылении расстояние от сопла до поверхности — 200–300 мм, давление воздуха — 1,5–3,0 кгс/см², диаметр сопла — 1,5–2,5 мм. При безвоздушном распылении расстояние — 300–500 мм, давление материала — 80–150 бар, диаметр сопла — 0,33–0,43 мм. Кисть применяют из натуральных волокон, валик — велюровый. На труднодоступные места перед окрашиванием наносят дополнительный слой кистью. Количество слоёв — не менее двух.

Сушка и отверждение

Межслойная сушка при распылении: при −20 °C — 120 минут, при 0 °C — 90 минут, при +20 °C — 60 минут. При нанесении кистью или валиком время межслойной сушки увеличивается в 2–3 раза. Окончательное формирование покрытия при +20 °C — 72 часа. Кантование конструкций допускается через 24 часа, транспортирование — через 72 часа после нанесения.

Меры безопасности

Работы проводят при достаточной вентиляции. Используют средства индивидуальной защиты: респиратор, очки, резиновые перчатки. Запрещается нанесение в закрытых помещениях, ямах и колодцах. Эмаль относится к легковоспламеняющимся жидкостям. В зоне радиусом 25 м от места работ запрещено курить и проводить сварочные работы. При загорании применяют песок, кошму, углекислотный или пенный огнетушитель.

Рекомендуемая толщина покрытия

Правильная толщина покрытия определяет долговечность и защитные свойства эмали. Слишком тонкий слой не обеспечивает надёжную антикоррозионную защиту, избыточно толстый — может привести к растрескиванию при термических нагрузках. Толщину контролируют толщиномером после полного высыхания каждого слоя.

Эмаль наносится не менее чем в два слоя. Расход материала при толщине покрытия 100 мкм составляет 350 г/м² по металлу и 400 г/м² по бетону без учёта технологических потерь. При отрицательных температурах для достижения заданной толщины требуется нанесение дополнительных слоёв.

Цвет и фактура

Эмаль КО-174 серая, ориентир по каталогу RAL 7035 — светло-серый промышленный оттенок. Покрытие формирует матовую гладкую плёнку без выраженного блеска. Матовая фактура скрывает незначительные дефекты основания и не создаёт бликов на солнце.

Серый цвет RAL 7035 относится к нейтральным тонам, которые хорошо сочетаются с другими цветами и не выгорают под воздействием ультрафиолета. При подборе оттенка сверяйте его с соседними серыми тонами по каталогу RAL, так как восприятие цвета зависит от освещения и фактуры основания.

Для исключения разнооттеночности один видимый контур окрашивают материалом одной партии. При заказе больших объёмов уточняйте номер партии у поставщика. Срок годности эмали в закрытой таре — не менее 3 лет (36 месяцев) при соблюдении условий хранения.

Как подготовить металлическую поверхность перед нанесением эмали?

Металл очищают от ржавчины и окалины до степени Sa 2½ по ISO 8501-1 абразивоструйным методом или St 3 механизированным инструментом. Острые кромки притупляют, сварочные брызги удаляют. Затем поверхность обезжиривают толуолом, о-ксилолом или растворителем CERTA и обеспыливают сжатым воздухом.

Можно ли наносить эмаль на старое покрытие?

Допускается нанесение на старое лакокрасочное покрытие при условии его хорошей адгезии к основанию и совместимости с кремнийорганической эмалью. Отслаивающиеся слои удаляют, поверхность зачищают и обезжиривают. При сомнениях в совместимости выполните пробное окрашивание небольшого участка.

Сколько сохнет эмаль КО-174?

Межслойная сушка при распылении при +20 °C составляет 60 минут, при 0 °C — 90 минут, при −20 °C — 120 минут. При нанесении кистью или валиком время увеличивается в 2–3 раза. Окончательное формирование покрытия до набора оптимальных свойств при +20 °C — 72 часа.

Какой расход эмали на 1 м²?

Расход при толщине покрытия 100 мкм составляет 350 г/м² по металлическим поверхностям и 400 г/м² по бетонным. Фактический расход зависит от способа нанесения, шероховатости поверхности и квалификации рабочих. При распылении учитывайте технологические потери 10–20 %.

Можно ли наносить эмаль при отрицательной температуре?

Да, эмаль КО-174 допускается наносить при температуре от минус 20 °C до плюс 40 °C. При отрицательных температурах для достижения заданной толщины требуется нанесение дополнительных слоёв. Поверхность должна быть сухой, без влаги и снега. Для обезжиривания при минусовых температурах применяют толуол или ацетон.

Как хранить эмаль?

Эмаль хранят в плотно закрытой таре в сухом помещении, защищённом от прямых солнечных лучей и влаги, при температуре от минус 20 °C до плюс 40 °C. Гарантийный срок годности — 1 год со дня изготовления. При соблюдении условий хранения срок годности может достигать 3 лет.

Нужно ли грунтовать поверхность перед нанесением?

Эмаль КО-174 допускается наносить без предварительного грунтования. При необходимости можно использовать грунтовки CERTACOR 01 для температур до 150 °C или ГФ-021, ВЛ-023, ФЛ-03К для температур до 60 °C. Грунтовочный слой наносят в соответствии с технологической инструкцией.
