Атмосферостойкая грунт-эмаль по металлу и бетону КО-174 серый (~RAL 7042) 25 кг

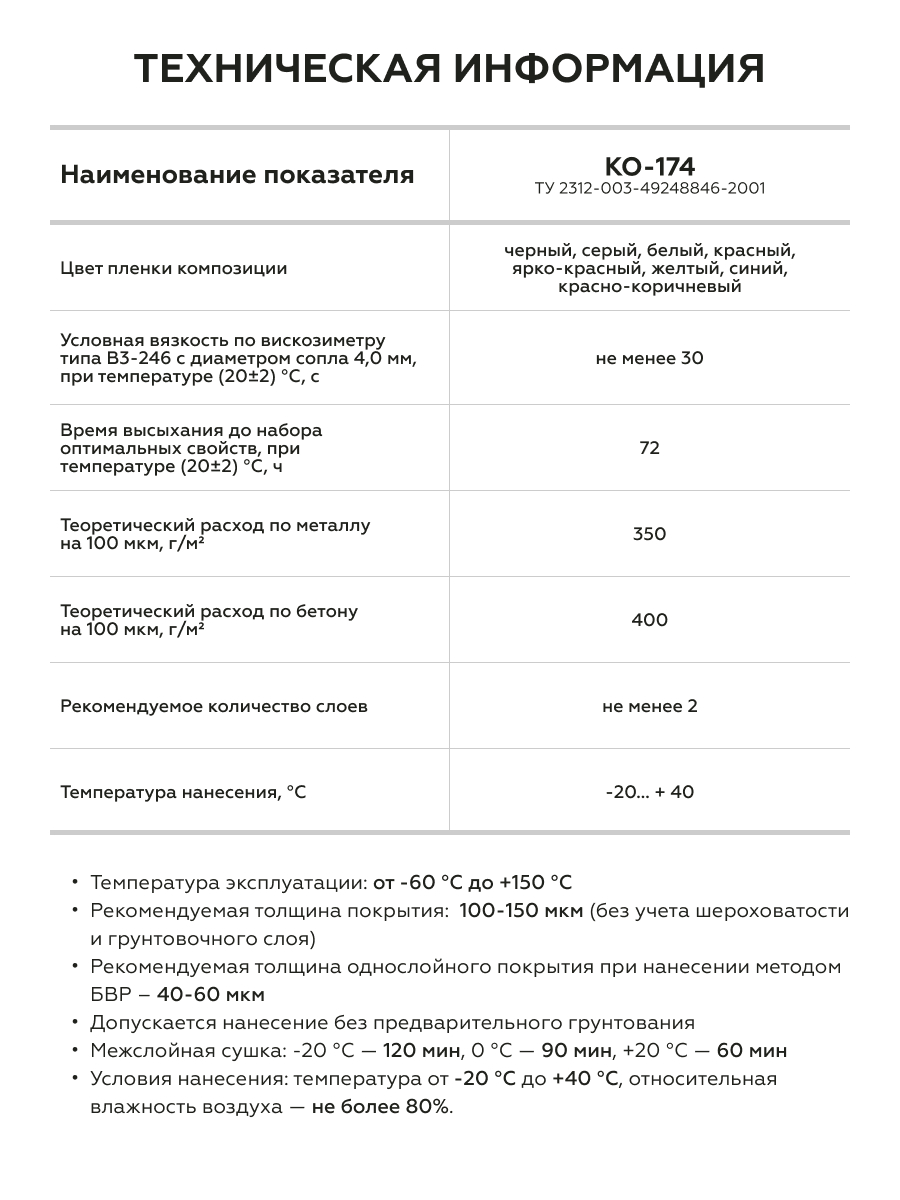

Атмосферостойкая грунт-эмаль КО-174 серого цвета (~RAL 7042) — однокомпонентный кремнийорганический состав, объединяющий функции грунтовки и финишного покрытия. Материал предназначен для защиты металлических и бетонных поверхностей, эксплуатируемых в условиях открытой атмосферы. Эмаль формирует матовое покрытие с антикоррозионными и гидрофобными свойствами, сохраняя рабочие характеристики в диапазоне температур от −60 °C до +150 °C.

Состав поставляется в металлическом ведре массой 25 кг. Это делает его удобным для окрашивания больших площадей в промышленном и гражданском строительстве. Благодаря кремнийорганической основе материал выдерживает перепады температур, характерные для умеренного и холодного климата, и подходит для всесезонного применения.

Назначение и область применения

Грунт-эмаль КО-174 серый предназначена для защитно-декоративной окраски фасадов зданий, цоколей, железобетонных опор, дымовых труб, тоннелей и фундаментов. Состав эффективно работает по металлическим конструкциям: опорам ЛЭП, трубопроводам, элементам контактной сети, эстакадам и другим объектам, подвергающимся атмосферному воздействию.

Эмаль применяется в энергетическом комплексе, нефтегазовой отрасли, промышленном и гражданском строительстве. Состав можно наносить на бетонные и железобетонные конструкции, включая свежеуложенный бетон после его выдержки не менее 28 суток. Для металлических поверхностей допускается использование без предварительного грунтования, что сокращает время и стоимость окрасочных работ.

Состав и свойства

Основу эмали составляет кремнийорганическое связующее, которое обеспечивает покрытию термостойкость, атмосферостойкость и эластичность. Пигментная часть включает наполнители, придающие серый цвет, близкий к RAL 7042. В состав входят ароматические растворители — толуол и о-ксилол, которые определяют пожароопасность материала и требуют соблюдения мер безопасности при работе.

Покрытие на основе КО-174 отталкивает воду, предотвращая водонасыщение бетона и развитие коррозии металла. Материал паропроницаем, что позволяет влаге выходить из основания, не разрушая покрытие. Эмаль устойчива к ультрафиолетовому излучению, не выгорает и сохраняет цвет в течение всего срока службы. Покрытие выдерживает многократные циклы замораживания и оттаивания без растрескивания и отслаивания. Теоретический расход составляет 350 г/м² при толщине слоя 100 мкм.

Условия эксплуатации

Сформированное покрытие сохраняет защитные свойства при температурах от −60 °C до +150 °C. Эмаль устойчива к атмосферным осадкам, промышленной атмосфере и солевым растворам. Покрытие не разрушается под воздействием ультрафиолета и сохраняет декоративные характеристики в течение всего срока службы.

При эксплуатации в условиях повышенной влажности или агрессивной среды рекомендуется наносить эмаль в три слоя для достижения толщины 120–150 мкм. Для объектов, работающих при температурах до +150 °C, достаточно двух слоев толщиной 100 мкм. Транспортировку окрашенных конструкций можно производить через 72 часа после нанесения финишного слоя.

Подготовка основания

Металлическую поверхность очищают от ржавчины, окалины, грязи и старых отслаивающихся покрытий. Оптимальный способ — абразивоструйная обработка до степени Sa 2½ по ISO 8501-1:2007. Допускается механическая очистка до St 3. Бетонное основание должно быть выдержано не менее 28 суток после укладки. Влажность бетона — не более 4 %, прочность на сжатие — не менее 20 МПа. Удаляют масляные пятна, цементное молочко и непрочно держащиеся частицы.

Обезжиривание

Поверхность обезжиривают толуолом, о-ксилолом, растворителем Р-646 или Certacor-R. Не используют уайт-спирит, сольвент и бензин — эти растворители несовместимы с кремнийорганической основой. При отрицательных температурах применяют толуол или ацетон. Обезжиривание проводят не позднее чем за 6 часов до окрашивания при работе на открытом воздухе и за 24 часа — в помещении.

Приготовление материала

Эмаль тщательно перемешивают в заводской таре механическим способом или вручную до однородной массы по всему объему. При образовании пены состав выдерживают до ее исчезновения. Для разбавления используют толуол, о-ксилол, растворители Certacor-R или Р-646. Количество растворителя — не более 10 % по массе. Разбавляют постепенно, небольшими порциями, контролируя вязкость.

Рабочая вязкость по вискозиметру ВЗ-246 с диаметром отверстия 4 мм при +20 °C: для пневматического распыления — 17–35 с, для безвоздушного — 35–70 с, для кисти и валика — 30–50 с. При использовании эмали в качестве грунтовки степень разбавления увеличивают дополнительным введением 15 % растворителя.

Условия нанесения

Температура окружающей среды — от −20 °C до +40 °C. Относительная влажность воздуха — не более 80 %. Запрещается окрашивание во время осадков и при скорости ветра более 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы. Недопустимо наносить эмаль на влажную или заснеженную поверхность.

Способ нанесения

При пневматическом распылении используют сопло диаметром 1,5–2,5 мм, давление воздуха 1,5–3,0 кгс/см², расстояние до поверхности 200–300 мм. При безвоздушном распылении — сопло 0,33–0,43 мм, давление 80–150 бар, расстояние 300–500 мм. Кисть применяют из натуральных волокон, валик — велюровый. Движения кистью должны быть однонаправленными, без втирания.

Эмаль наносят минимум в два слоя. На труднодоступные места — сварные швы, торцевые кромки, болтовые соединения — перед окрашиванием наносят дополнительный слой кистью. При распылении в диаметре отпечатка факела должна образовываться ровная «мокрая» пленка без пропусков и подтеков.

Сушка и отверждение

Межслойная сушка при распылении: при +20 °C — 60 минут, при 0 °C — 90 минут, при −20 °C — 120 минут. При нанесении кистью или валиком время межслойной сушки увеличивают в 2–3 раза. Полное формирование покрытия до набора оптимальных свойств при +20 °C — 72 часа. При отрицательных температурах время формирования увеличивается в 2–3 раза.

Меры безопасности

Работы проводят при достаточной вентиляции. Используют средства индивидуальной защиты: респиратор, защитные очки, резиновые перчатки. Запрещается нанесение в закрытых помещениях, ямах и колодцах. Эмаль относится к легковоспламеняющимся жидкостям. В зоне радиусом 25 м от места работ запрещено курить и проводить сварочные работы. При загорании используют песок, кошму, углекислотный или пенный огнетушитель.

Рекомендуемая толщина покрытия

Правильная толщина покрытия определяет долговечность защиты. Слишком тонкий слой не обеспечивает надежной антикоррозионной защиты, а избыточный — может привести к растрескиванию при перепадах температур. Толщину контролируют толщиномером после полного высыхания каждого слоя.

Толщина однослойного покрытия при безвоздушном распылении — 40–60 мкм. При нанесении кистью — до 50 мкм. При отрицательных температурах толщина одного слоя не должна превышать 20 мкм.

Цвет и фактура

Эмаль КО-174 доступна в сером цвете, близком к RAL 7042. Это нейтральный серый оттенок без выраженного подтона, который хорошо сочетается с архитектурными решениями промышленных и гражданских объектов. Цвет стабилен и не выгорает под воздействием ультрафиолета.

Покрытие формирует матовую гладкую поверхность. Матовый финиш скрывает незначительные дефекты основания и не создает бликов, что важно при окрашивании фасадов и крупных конструкций. Фактура покрытия зависит от способа нанесения: при распылении образуется более равномерная поверхность, при нанесении кистью возможна легкая полосность.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении серый цвет может проявлять легкий холодный подтон, при дневном — сохраняет нейтральность. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Можно ли наносить эмаль КО-174 на ржавчину?

Нет. Поверхность перед окрашиванием должна быть очищена от ржавчины до степени Sa 2½ по ISO 8501-1:2007 или St 3. Наличие ржавчины снижает адгезию покрытия и приводит к преждевременному отслаиванию.

Какой расход эмали на 1 м²?

Теоретический расход при толщине покрытия 100 мкм составляет 350 г/м² для металлических поверхностей и 400 г/м² для бетонных. Фактический расход зависит от способа нанесения, шероховатости основания и квалификации рабочих.

Сколько сохнет эмаль между слоями?

При распылении межслойная сушка составляет 60 минут при +20 °C, 90 минут при 0 °C и 120 минут при −20 °C. При нанесении кистью или валиком время увеличивается в 2–3 раза. Полное формирование покрытия — 72 часа при +20 °C.

Можно ли наносить эмаль при минусовой температуре?

Да. Эмаль КО-174 можно наносить при температуре до −20 °C. При отрицательных температурах толщина одного слоя не должна превышать 20 мкм, а время межслойной сушки увеличивается. Поверхность должна быть сухой, без снега и льда.

Нужно ли грунтовать поверхность перед нанесением?

Нет. Эмаль КО-174 совмещает функции грунтовки и финишного покрытия. При необходимости можно использовать грунтовки CERTACOR 01 для температур до +150 °C или ГФ-021, ВЛ-023, ФЛ-03К для температур до +60 °C.

Каким растворителем можно разбавлять эмаль?

Используйте толуол, о-ксилол, растворители Certacor-R или Р-646. Количество растворителя — не более 10 % по массе. Запрещается применять уайт-спирит, сольвент и бензин.

Как хранить эмаль?

Эмаль хранят в плотно закрытой таре в сухом помещении при температуре от −20 °C до +40 °C. Срок годности — 12 месяцев со дня изготовления. Беречь от прямых солнечных лучей и нагрева.
