Атмосферостойкая грунт-эмаль по металлу и бетону КО-174 серый (~RAL 7047) 25 кг

Атмосферостойкая грунт-эмаль КО-174 — однокомпонентный кремнийорганический состав, совмещающий функции грунтовки и финишного покрытия. Материал предназначен для защиты металлических и бетонных поверхностей, эксплуатируемых в условиях открытой атмосферы. Покрытие выдерживает перепады температур от −60 °C до +150 °C, устойчиво к осадкам и ультрафиолету.

Состав поставляется в ведре 25 кг. Базовый цвет — серый, ориентир RAL 7047. Объём тары рассчитан на окрашивание больших площадей: фасадов, цоколей, опор ЛЭП, трубопроводов и металлоконструкций.

Назначение и область применения

Грунт-эмаль КО-174 обеспечивает антикоррозионную защиту и декоративную отделку металлических и бетонных оснований. Материал востребован при строительстве и ремонте промышленных объектов, энергетического комплекса и транспортной инфраструктуры.

Основные области использования:

• металлоконструкции и оборудование в условиях промышленной атмосферы;
• бетонные и железобетонные сооружения: фасады, цоколи, фундаменты, опоры контактной сети;
• дымовые трубы, тоннели, элементы мостовых сооружений;
• трубопроводы, паропроводы, технологические продуктопроводы;
• ремонт старого лакокрасочного покрытия, разрушенного до степени меления.

Эмаль допускается наносить без предварительного грунтования. Это сокращает время работ и снижает расход материалов. Для усиления защиты в агрессивных средах допускается использование грунтовок CERTACOR 01, ГФ-021, ВЛ-023, ФЛ-03К в зависимости от температуры эксплуатации.

Состав и свойства

Основу эмали составляет кремнийорганическое связующее. Плёнка устойчива к влаге, промышленным газам, солям и ультрафиолету. Материал сохраняет эластичность при низких температурах, предотвращая растрескивание при морозах и термических деформациях основания.

Ключевые свойства грунт-эмали КО-174:

• атмосферостойкость — длительная эксплуатация в условиях открытой атмосферы;
• термостойкость — рабочий диапазон от −60 °C до +150 °C;
• антикоррозионная защита — эффективная защита металла от ржавчины;
• гидрофобность — покрытие отталкивает воду, предотвращая водонасыщение основания;
• паропроницаемость — плёнка пропускает водяные пары, что важно для бетонных оснований;
• морозостойкость — выдерживает многократные циклы замерзания и оттаивания.

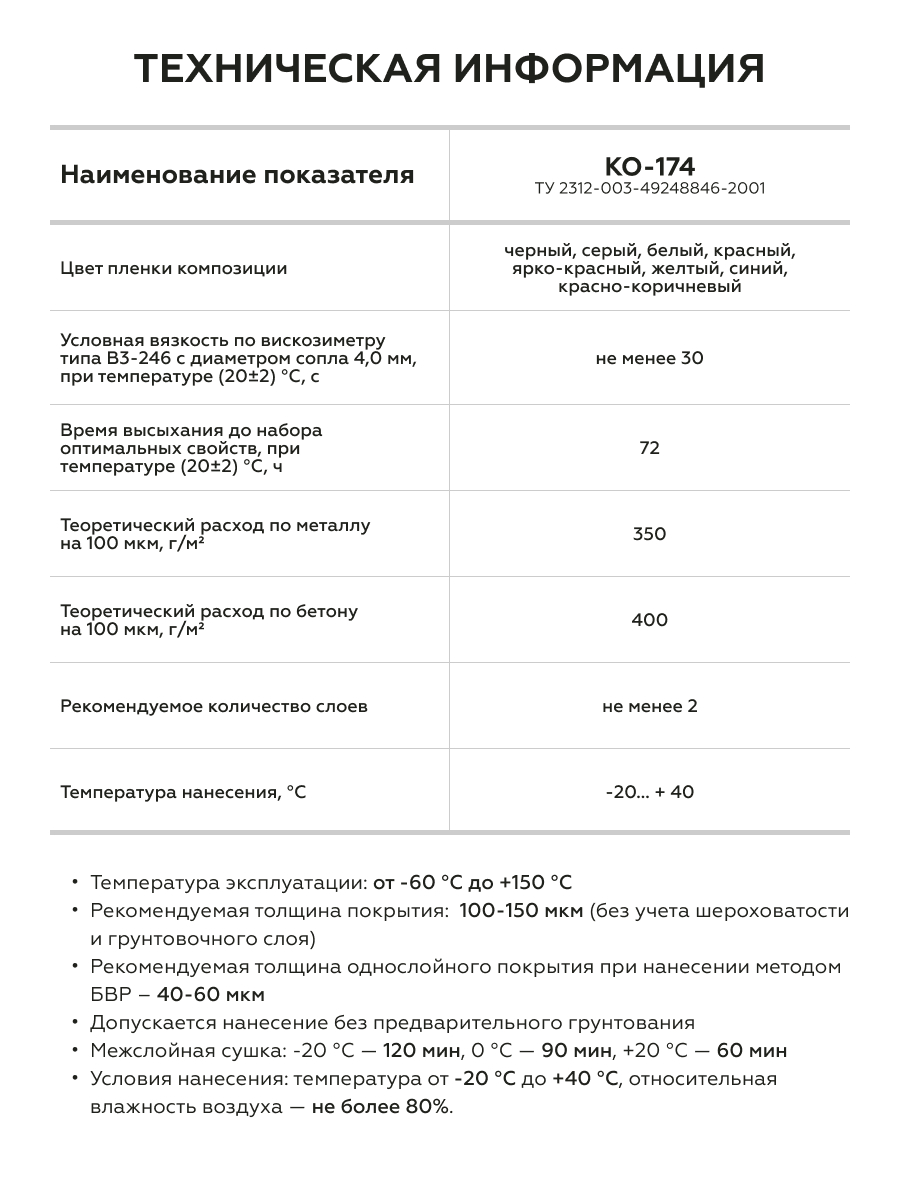

Расход материала составляет 350 г/м² по металлу и 400 г/м² по бетону при толщине покрытия 100 мкм. Эмаль относится к легковоспламеняющимся жидкостям. В составе присутствуют ароматические растворители — толуол и о-ксилол. Работы проводят вдали от источников открытого огня, обеспечивают проветривание рабочей зоны.

Условия эксплуатации

Сформированное покрытие рассчитано на эксплуатацию в интервале температур от −60 °C до +150 °C. Покрытие сохраняет защитные свойства при воздействии промышленной атмосферы, повышенной влажности и ультрафиолетового излучения.

Время высыхания до набора оптимальных свойств при +20 °C составляет 72 часа. Кантование окрашенных конструкций мягкими стропами допускается через 24 часа после нанесения при положительной температуре. Транспортирование и монтаж — не ранее чем через 72 часа.

Гарантийный срок годности эмали — 1 год со дня изготовления. Закрытую тару допускается хранить и перевозить при температуре до −60 °C.

Подготовка основания

Металлическую поверхность очищают от ржавчины, окалины, старой краски и загрязнений. Оптимальный способ — абразивоструйная очистка до степени Sa 2½ по ISO 8501-1:2007. Допускается механизированная очистка до St 3. Бетонное основание выдерживают не менее 28 суток после укладки. Влажность бетона до глубины 20 мм — не более 4 %. Поверхность должна быть сухой, без пленочной влаги, масляных пятен и непрочно держащихся частиц.

Обезжиривание

Обезжиривание проводят толуолом, о-ксилолом, растворителями Certacor-R или Р-646. Уайт-спирит, сольвент и бензин применять запрещено. При отрицательных температурах используют толуол или ацетон. Повторное обезжиривание выполняют непосредственно перед окрашиванием, но не позднее чем через 6 часов после механической обработки на открытом воздухе и 24 часов — внутри помещения.

Приготовление материала

Эмаль тщательно перемешивают в таре механическим или ручным способом до однородности по всему объёму. При образовании пены состав выдерживают до её исчезновения. При необходимости разбавляют толуолом, о-ксилолом, Certacor-R или Р-646 в количестве не более 10 % по массе. Растворитель добавляют постепенно, небольшими порциями. Для грунтовочного слоя степень разбавления увеличивают дополнительным введением 15 % растворителя.

Условия нанесения

Температура окружающего воздуха — от −20 °C до +40 °C. Относительная влажность — не более 80 %. Запрещается окрашивание во время осадков и при скорости ветра более 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы. Недопустимо наносить эмаль при наличии на поверхности влаги и снега.

Способ нанесения

Эмаль наносят пневматическим или безвоздушным распылением, кистью или валиком. При пневматическом распылении: расстояние от сопла до поверхности 200–300 мм, давление воздуха 1,5–3,0 кгс/см², диаметр сопла 1,5–2,5 мм. При безвоздушном распылении: расстояние 300–500 мм, рабочее давление 80–150 бар, диаметр сопла 0,33–0,43 мм. Кисть и валик применяют для труднодоступных мест и небольших площадей. На сварные швы, торцевые кромки и зоны примыкания перед окрашиванием наносят дополнительный слой кистью. Материал наносят не менее чем в два слоя. При нанесении должна образовываться ровная «мокрая» плёнка без пропусков, подтёков и шагрени.

Сушка и отверждение

Минимальное время межслойной сушки при распылении: при −20 °C — 120 минут, при 0 °C — 90 минут, при +20 °C — 60 минут. При нанесении кистью или валиком время межслойной сушки увеличивается в 2–3 раза. Окончательное формирование покрытия при +20 °C — 72 часа. При отрицательных температурах время формирования увеличивается в 2–3 раза.

Меры безопасности

Эмаль относится к легковоспламеняющимся жидкостям. Работы проводят при достаточной вентиляции. Используют средства индивидуальной защиты: респиратор, защитные очки, резиновые перчатки. Запрещается нанесение в закрытых помещениях, ямах и колодцах. В зоне радиусом 25 м от места работ запрещены курение, огонь и сварочные работы. При загорании применяют песок, кошму, углекислотный или пенный огнетушитель.

Рекомендуемая толщина покрытия

Правильная толщина покрытия определяет защитные свойства и срок службы эмали КО-174. Слишком тонкий слой не обеспечивает надёжной антикоррозионной защиты, избыточно толстый — может привести к растрескиванию при термических нагрузках.

Эмаль наносят не менее чем в два слоя. Рекомендуемая толщина однослойного покрытия при безвоздушном распылении — 40–60 мкм. Толщина сухого слоя измеряется толщиномером с учётом шероховатости поверхности. При шероховатости «тонкий» (25–60 мкм) корректирующая величина составляет 10 мкм, при «среднем» (60–100 мкм) — 25 мкм.

Цвет и фактура

Грунт-эмаль КО-174 поставляется в базовом цвете — серый, ориентир RAL 7047. Это нейтральный светло-серый оттенок, который хорошо подходит для окрашивания фасадов, цоколей, опор и металлоконструкций.

Покрытие формирует матовую гладкую плёнку. Матовый финиш скрывает незначительные дефекты основания и не создаёт бликов, что важно при окрашивании больших площадей.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении серый цвет сохраняет нейтральность, при дневном — проявляет лёгкую холодную ноту. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Как подготовить металлическую поверхность перед нанесением?

Металл очищают от ржавчины, окалины и старой краски абразивоструйным методом до степени Sa 2½ по ISO 8501-1:2007. Допускается механизированная очистка до St 3. После очистки поверхность обеспыливают сжатым воздухом и обезжиривают толуолом, о-ксилолом, Certacor-R или Р-646.

Можно ли наносить эмаль на старое покрытие?

Да, если старое покрытие имеет прочное сцепление с основанием. Поверхность очищают от мелящих слоёв, грязи и обезжиривают. Слабо держащиеся участки удаляют. Эмаль КО-174 применяется для ремонта старого лакокрасочного покрытия, разрушенного до степени меления.

Сколько сохнет эмаль?

Межслойная сушка при +20 °C — 60 минут при распылении. Окончательное формирование покрытия до набора оптимальных свойств — 72 часа при +20 °C. При нанесении кистью или валиком время межслойной сушки увеличивается в 2–3 раза.

Какой расход эмали?

Расход при толщине покрытия 100 мкм составляет 350 г/м² по металлическим поверхностям и 400 г/м² по бетонным. Расход указан без учёта технологических потерь, которые зависят от способа нанесения и квалификации рабочих.

Можно ли наносить эмаль при отрицательной температуре?

Да, эмаль наносят при температуре от −20 °C до +40 °C. При отрицательных температурах для нанесения заданной толщины требуется нанесение дополнительных слоёв. Поверхность должна быть сухой, без влаги и снега.

Каким растворителем можно разбавлять эмаль?

Рекомендуемые растворители: толуол, о-ксилол, Certacor-R, Р-646. Степень разбавления — не более 10 % по массе. Использовать уайт-спирит, сольвент и бензин запрещено — они несовместимы с кремнийорганическим связующим.

Как хранить эмаль?

Эмаль хранят в плотно закрытой таре в сухом помещении, защищённом от прямых солнечных лучей и влаги. Температура хранения — от −20 °C до +40 °C. Закрытую тару допускается перевозить и хранить при температуре до −60 °C. Гарантийный срок годности — 1 год со дня изготовления.
