Эмаль КО-174 серый (RAL 7040) 25 кг

Кремнийорганическая грунт-эмаль КО-174 серого цвета (ориентир RAL 7040) — это атмосферостойкий состав для защитно-декоративной окраски металлических и бетонных поверхностей. Материал совмещает функции грунтовки и финишного покрытия, что сокращает число технологических операций и снижает стоимость антикоррозионной защиты. Эмаль формирует матовое гладкое покрытие, устойчивое к влаге, перепадам температур и ультрафиолету.

Состав поставляется в металлическом ведре массой 25 кг. Рабочий диапазон температур эксплуатации покрытия — от минус 60 °C до плюс 150 °C. Материал наносят при температуре окружающей среды от плюс 1 °C до плюс 30 °C, что позволяет проводить работы в большинстве климатических зон в течение строительного сезона.

Назначение и область применения

Грунт-эмаль КО-174 применяют для антикоррозионной защиты и декоративной отделки металлоконструкций, оборудования и сооружений, эксплуатируемых в условиях открытой атмосферы. Состав эффективно защищает черную сталь, бетон и железобетон. Материал востребован при окрашивании опор линий электропередач, элементов мостовых переходов, эстакад, трубопроводов, дымовых труб, фасадов зданий и фундаментов.

Благодаря сочетанию грунтовочных и финишных свойств, эмаль используют как самостоятельное покрытие без предварительного грунтования. Это упрощает технологический процесс и сокращает расходы на дополнительные материалы. Допускается ремонт поврежденных участков существующих лакокрасочных покрытий при условии их совместимости.

Состав и свойства

Основу эмали составляет кремнийорганическое связующее, обеспечивающее термостойкость, атмосферостойкость и гидрофобные свойства. В состав входят пигменты, в том числе алюминиевая пудра, и функциональные добавки, улучшающие адгезию и устойчивость к коррозии.

• Атмосферостойкость — покрытие выдерживает осадки, ультрафиолет и перепады температур без потери защитных свойств.
• Антикоррозионная защита — эмаль изолирует металл от контакта с влагой и агрессивными средами.
• Гидрофобность — покрытие отталкивает воду, предотвращая водонасыщение бетона и развитие коррозии металла.
• Морозостойкость — покрытие сохраняет эластичность при температурах до минус 60 °C, не растрескивается при циклах замерзания и оттаивания.
• Паропроницаемость — покрытие пропускает водяные пары, что важно при окрашивании бетонных и оштукатуренных поверхностей.
• Термостойкость — материал выдерживает нагрев до плюс 150 °C без разрушения и изменения защитных свойств.

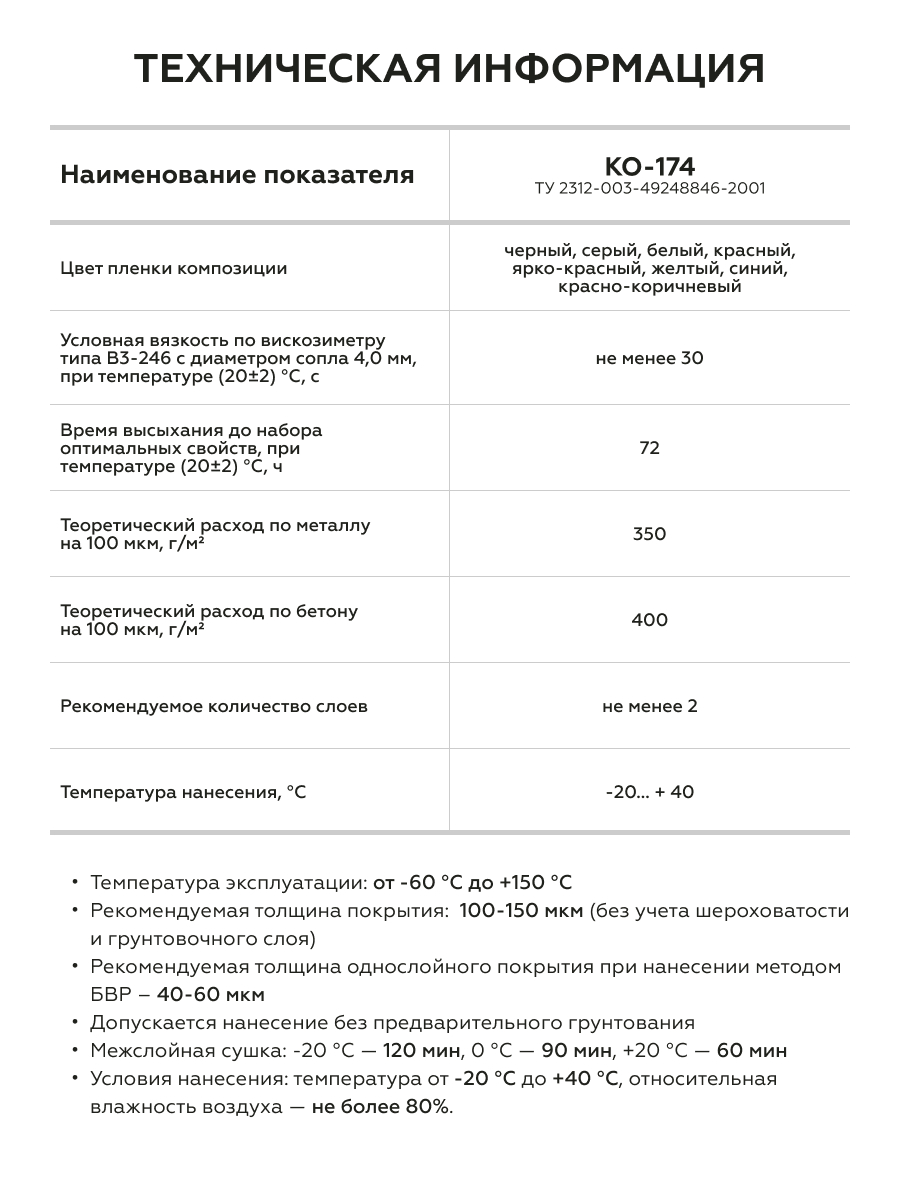

Теоретический расход при толщине покрытия 100 мкм составляет 350 г/м² для металла и 400 г/м² для бетона. Фактический расход зависит от способа нанесения и шероховатости основания.

Условия эксплуатации

Сформированное покрытие рассчитано на эксплуатацию в интервале температур от минус 60 °C до плюс 150 °C. Покрытие устойчиво к воздействию промышленной атмосферы с умеренными концентрациями агрессивных газов и аэрозолей. Срок службы зависит от условий эксплуатации, качества подготовки поверхности и соблюдения технологии нанесения.

Полное формирование свойств покрытия происходит в течение 72 часов при температуре плюс 20 °C. Транспортирование окрашенных конструкций допускается не ранее чем через 72 часа после нанесения финишного слоя. При отрицательных температурах время формирования покрытия увеличивается в 2–3 раза.

Подготовка основания

Металлическую поверхность очищают от ржавчины, окалины, старых отслаивающихся покрытий и механических загрязнений. Оптимальный способ — абразивоструйная обработка до степени Sa 2 ½ по ISO 8501-1. Допускается механизированная очистка до степени St 3. Бетонные основания выдерживают не менее 28 суток, удаляют цементное молочко, масляные пятна и непрочно держащиеся частицы. Влажность бетона не должна превышать 4 %.

Обезжиривание

Поверхность обезжиривают толуолом, о-ксилолом или растворителем Р-646. При отрицательных температурах используют толуол или ацетон. Запрещается применять уайт-спирит, сольвент и бензин. Обезжиривание проводят непосредственно перед окрашиванием. На открытом воздухе между очисткой и обезжириванием должно проходить не более 6 часов, в помещении — не более 24 часов.

Приготовление материала

Эмаль тщательно перемешивают механическим способом или вручную до однородной массы по всему объему. При образовании пены состав выдерживают в таре до ее исчезновения. Для разбавления используют толуол, о-ксилол или растворитель Р-646. Количество растворителя — не более 10 % от массы эмали. Растворитель добавляют постепенно, небольшими порциями, при постоянном перемешивании.

Условия нанесения

Температура окружающей среды — от плюс 1 °C до плюс 30 °C. Относительная влажность воздуха — не более 80 %. Запрещается наносить эмаль во время осадков и при скорости ветра более 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы. Поверхность в момент окрашивания должна быть сухой и чистой.

Способ нанесения

Эмаль наносят пневматическим или безвоздушным распылением, кистью или валиком. При пневматическом распылении расстояние от сопла до поверхности — 200–300 мм, давление воздуха — 1,5–3,0 кгс/см², диаметр сопла — 1,5–2,5 мм. При безвоздушном распылении расстояние — 300–500 мм, давление — 80–150 бар, диаметр сопла — 0,33–0,43 мм. Кисть и валик применяют для небольших площадей и труднодоступных мест. Наносят не менее двух слоев. На сварные швы и торцевые кромки перед основным окрашиванием наносят дополнительный слой кистью.

Сушка и отверждение

Межслойная сушка при распылении: при минус 20 °C — не менее 120 минут, при 0 °C — 90 минут, при плюс 20 °C — 60 минут. При нанесении кистью или валиком время межслойной сушки увеличивают в 2–3 раза. Полное формирование свойств покрытия происходит за 72 часа при температуре плюс 20 °C. Транспортирование окрашенных конструкций допускается не ранее чем через 72 часа после нанесения финишного слоя.

Меры безопасности

Работы выполняют при достаточной вентиляции рабочей зоны. Используют средства индивидуальной защиты: респиратор, защитные очки, резиновые перчатки. Запрещается наносить эмаль в закрытых помещениях, ямах и колодцах. Материал относится к легковоспламеняющимся жидкостям. В зоне радиусом 25 м от места работ запрещено курить, разводить огонь и проводить сварочные работы. При попадании эмали на кожу удаляют ее очищающим кремом, затем промывают водой с мылом.

Рекомендуемая толщина покрытия

Правильная толщина покрытия определяет срок службы и защитные свойства эмали. Слишком тонкий слой не обеспечивает надежную антикоррозионную защиту, избыточный — может привести к растрескиванию при термических нагрузках. Толщину контролируют толщиномером после полного высыхания каждого слоя.

Общая толщина покрытия при двухслойном нанесении должна составлять 100–150 мкм без учета шероховатости поверхности и грунтовочного слоя. При более высокой шероховатости основания наносят дополнительный слой эмали.

Цвет и фактура

Эмаль КО-174 имеет серый цвет, ориентир RAL 7040. Покрытие формирует матовую гладкую пленку без выраженного блеска. Матовая фактура скрывает незначительные дефекты основания и обеспечивает равномерное светорассеивание.

Серый цвет RAL 7040 относится к группе серо-голубых тонов. При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении серый цвет может проявлять легкий холодный подтон, при дневном — сохраняет нейтральность. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

При колеровке эмали в другие оттенки следует учитывать, что возможность изменения цвета ограничена. Срок годности эмали в закрытой таре — не менее 3 лет (36 месяцев) при соблюдении условий хранения.

Как подготовить бетонную поверхность перед окрашиванием?

Бетонное основание должно быть выдержано не менее 28 суток после укладки. Поверхность очищают от пыли, грязи, масляных пятен и отслаивающихся частиц. Влажность бетона на глубине 20 мм не должна превышать 4 %. Раковины и сколы заделывают ремонтными составами. Перед окрашиванием поверхность обезжиривают толуолом или о-ксилолом.

Можно ли наносить эмаль на старое покрытие?

Допускается нанесение эмали на старое лакокрасочное покрытие при условии его хорошей адгезии к основанию и совместимости с кремнийорганическими составами. Отслаивающиеся и разрушенные участки удаляют. Поверхность очищают, обезжиривают и при необходимости зачищают до металла или бетона.

Сколько сохнет эмаль между слоями?

При распылении межслойная сушка составляет: при минус 20 °C — не менее 120 минут, при 0 °C — 90 минут, при плюс 20 °C — 60 минут. При нанесении кистью или валиком время увеличивают в 2–3 раза. Полное формирование свойств покрытия происходит за 72 часа при температуре плюс 20 °C.

Какой расход эмали на квадратный метр?

Теоретический расход при толщине покрытия 100 мкм составляет 350 г/м² для металлических поверхностей и 400 г/м² для бетонных. Фактический расход зависит от способа нанесения, шероховатости основания и квалификации рабочих и может увеличиваться на 10–20 %.

Можно ли наносить эмаль при отрицательной температуре?

Минимальная температура нанесения составляет плюс 1 °C. При отрицательных температурах наносить эмаль не рекомендуется. Для обезжиривания поверхности при низких температурах используют толуол или ацетон. Недопустимо наносить эмаль при наличии на поверхности влаги и снега.

Как хранить эмаль?

Эмаль хранят в плотно закрытой таре в сухом помещении, защищенном от прямых солнечных лучей и влаги. Температура хранения — от минус 20 °C до плюс 40 °C. Гарантийный срок годности в закрытой таре — не менее 3 лет (36 месяцев) со дня изготовления.

Чем разбавлять эмаль при необходимости?

Для разбавления используют толуол, о-ксилол или растворитель Р-646. Количество растворителя — не более 10 % от массы эмали. Запрещается применять уайт-спирит, сольвент и бензин. Растворитель добавляют постепенно, небольшими порциями, при постоянном перемешивании.
