Атмосферостойкая грунт-эмаль по металлу и бетону КО-174 ярко-красный (~RAL 3020) 25 кг

Атмосферостойкая грунт-эмаль КО-174 ярко-красного цвета (~RAL 3020) — однокомпонентный кремнийорганический состав, объединяющий функции грунтовки и финишного покрытия. Материал предназначен для защиты металлических и бетонных поверхностей, эксплуатируемых в открытой атмосфере. Эмаль формирует матовое покрытие, устойчивое к перепадам температур от минус 60 °C до плюс 150 °C, осадкам и ультрафиолетовому излучению. Поставляется в металлическом ведре массой 25 кг.

Состав наносится без предварительного грунтования, что сокращает количество технологических операций и снижает стоимость защитной системы. Кремнийорганическое связующее обеспечивает гидрофобность, паропроницаемость и эластичность пленки. Материал подходит для профессионального применения на объектах промышленного и гражданского строительства.

Назначение и область применения

Грунт-эмаль КО-174 применяется для антикоррозионной защиты и декоративной отделки строительных конструкций и промышленного оборудования. Состав одинаково эффективен по черному металлу и минеральным основаниям — бетону, штукатурке, кирпичу, цементно-песчаным стяжкам.

Типовые объекты для применения:

• фасады зданий, цоколи, архитектурные элементы;
• опоры линий электропередач, элементы контактной сети, фундаменты опор;
• дымовые трубы, тоннели, железобетонные конструкции;
• металлоконструкции производственных цехов, эстакады, ограждения;
• трубопроводы и оборудование с рабочей температурой до +150 °C.

Эмаль подходит для ремонта старых лакокрасочных покрытий, разрушенных до степени меления, при условии их совместимости с кремнийорганическими материалами. Состав позволяет проводить окрасочные работы при отрицательных температурах, что расширяет сезон применения.

Состав и свойства

Основу эмали составляет кремнийорганическое связующее, обеспечивающее комплект эксплуатационных характеристик. В состав входят термостойкие пигменты и наполнители, отвечающие за укрывистость и механическую прочность пленки.

Ключевые свойства материала:

• Атмосферостойкость. Покрытие выдерживает длительное воздействие осадков, тумана и промышленной атмосферы без потери защитных функций.
• Морозостойкость. Эластичная пленка не растрескивается при циклах замерзания и оттаивания в диапазоне до минус 60 °C.
• Термостойкость. Верхний предел рабочей температуры — +150 °C, что позволяет окрашивать теплопроводы и элементы оборудования умеренного нагрева.
• Гидрофобность. Покрытие отталкивает воду, предотвращая водонасыщение бетона и развитие коррозии металла.
• Паропроницаемость. Пленка пропускает водяные пары, что важно для фасадов — избыточная влага выводится наружу, не разрушая основание.
• УФ-стойкость. Пигментная система устойчива к выгоранию, ярко-красный оттенок сохраняет насыщенность при длительном воздействии солнечных лучей.

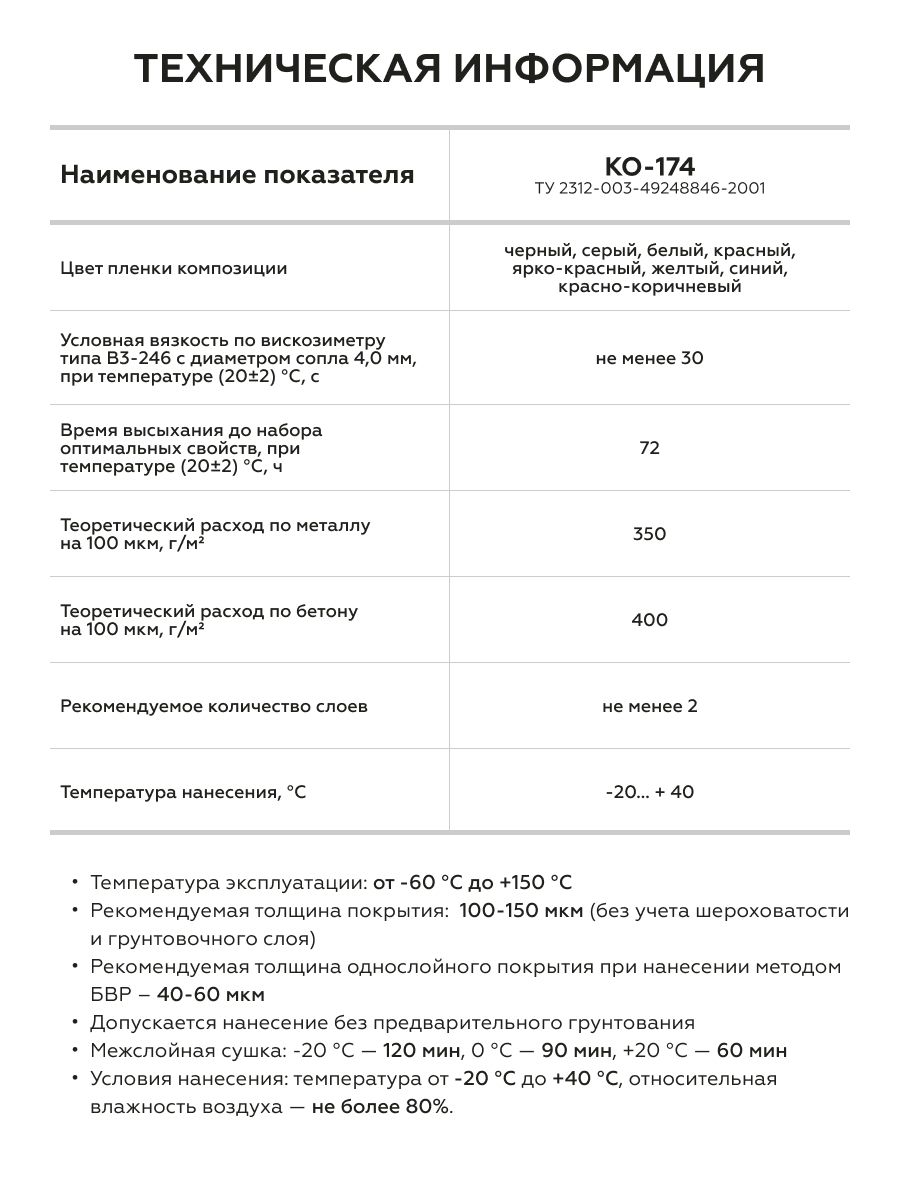

Эмаль относится к легковоспламеняющимся жидкостям — в качестве растворителей используются толуол и о-ксилол. Рабочий состав однокомпонентный, не требует введения отвердителя. Теоретический расход при толщине покрытия 100 мкм — 350 г/м² по металлу и 400 г/м² по бетону.

Условия эксплуатации

Сформированное покрытие сохраняет защитные свойства в интервале температур от минус 60 °C до плюс 150 °C. Эмаль предназначена для умеренного и холодного климата, включая промышленную атмосферу с повышенным содержанием агрессивных газов и солей.

Покрытие устойчиво к кратковременному воздействию минеральных масел, нефтепродуктов и водных растворов солей. Полное формирование пленки при +20 °C занимает 72 часа. До истечения этого срока покрытие не должно подвергаться механическим нагрузкам и транспортировке.

Подготовка основания

Металлическую поверхность очистите от ржавчины, окалины, старых отслаивающихся покрытий и механических загрязнений. Оптимальный способ — абразивоструйная обработка до степени Sa 2½ по ISO 8501-1:2007. Допускается механизированная очистка до St 3. Удалите острые кромки, заусенцы и сварочные брызги до степени P3 по ISO 8501-3.

Бетонное основание должно быть выдержано не менее 28 суток. Влажность бетона на глубине 20 мм — не более 4 %. Удалите цементное молочко, масляные пятна, наплывы и непрочно держащиеся частицы. Раковины и сколы зашпатлюйте ремонтным составом.

Обезжиривание

Обезжирьте поверхность толуолом, о-ксилолом или растворителями Certacor-R, Р-646. Не используйте уайт-спирит, сольвент и бензин — они несовместимы с кремнийорганическим связующим. При отрицательных температурах применяйте толуол или ацетон. После механической обработки на открытом воздухе обезжиривание проводите не позднее чем через 6 часов, в помещении — не позднее 24 часов.

Приготовление материала

Перед применением тщательно перемешайте эмаль механическим способом или вручную до однородной массы по всему объему. При образовании пены выдержите состав до ее исчезновения. При необходимости разбавьте толуолом, о-ксилолом или Р-646 в количестве не более 10 % по массе. Растворитель добавляйте постепенно, небольшими порциями, при постоянном перемешивании.

Рабочая вязкость по вискозиметру ВЗ-246 с диаметром отверстия 4 мм при 20 °C:

• пневматическое распыление — 17–35 с;
• безвоздушное распыление — 35–70 с;
• кисть, валик — 30–50 с.

Условия нанесения

Температура окружающей среды — от минус 20 °C до плюс 40 °C. Относительная влажность воздуха — не более 80 %. Запрещается окрашивание во время осадков и при скорости ветра более 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы. Недопустимо наносить эмаль на влажную или заснеженную поверхность.

Способ нанесения

Пневматическое распыление: расстояние от сопла до поверхности 200–300 мм, давление воздуха 1,5–3,0 кгс/см², диаметр сопла 1,5–2,5 мм.

Безвоздушное распыление: расстояние 300–500 мм, рабочее давление 80–150 бар, диаметр сопла 0,33–0,43 мм, угол распыления 20–40°.

Кисть и валик: используйте кисти из натуральных волокон и велюровые валики. Нанесение кистью обеспечивает толщину слоя до 50 мкм. Валик применяйте на плоских поверхностях, на сложных участках сочетайте с кистью.

Труднодоступные места — сварные швы, торцевые кромки, болтовые соединения — перед основным окрашиванием обработайте дополнительным слоем кистью. Наносите эмаль не менее чем в два слоя. При распылении добивайтесь ровной «мокрой» пленки без пропусков, подтеков и шагрени. Большие площади окрашивайте за один проход материалом одной партии.

Сушка и отверждение

Минимальное время межслойной сушки при распылении:

• при минус 20 °C — 120 минут;
• при 0 °C — 90 минут;
• при +20 °C — 60 минут.

При нанесении кистью или валиком время межслойной сушки увеличивается в 2–3 раза. Полное формирование покрытия до набора оптимальных свойств при +20 °C — 72 часа. При отрицательных температурах время формирования увеличивается в 2–3 раза.

Меры безопасности

Эмаль КО-174 — легковоспламеняющаяся жидкость. Работы проводите при достаточной вентиляции. Используйте средства индивидуальной защиты: респиратор, защитные очки, резиновые перчатки. Запрещается нанесение в закрытых помещениях, ямах и колодцах без принудительной вентиляции. В зоне радиусом 25 м от места работ запрещены курение, огонь и сварочные работы. При загорании применяйте песок, кошму, углекислотный или пенный огнетушитель. Оборудование промывайте толуолом, о-ксилолом или Р-646.

Рекомендуемая толщина покрытия

Правильная толщина сухой пленки — определяющий фактор долговечности защитной системы. Слишком тонкий слой не обеспечивает надежной барьерной защиты, избыточно толстый — может привести к растрескиванию при термических циклах. Для эмали КО-174 рекомендуемая общая толщина покрытия составляет 100–150 мкм без учета шероховатости и грунтовочного слоя.

Толщина одного слоя зависит от метода нанесения: при безвоздушном распылении — 40–60 мкм, при работе кистью — до 50 мкм. При отрицательных температурах для достижения заданной толщины требуется нанесение дополнительных слоев. Контроль толщины выполняйте толщиномером после полного высыхания покрытия.

Цвет и фактура

Грунт-эмаль КО-174 имеет ярко-красный оттенок, близкий к RAL 3020. Финиш матовый, без глянцевого блеска. Покрытие формирует ровную однородную пленку с легкой шероховатостью, характерной для кремнийорганических материалов.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении ярко-красный цвет сохраняет интенсивность, при дневном — проявляет легкий оранжевый подтон. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Вопросы и ответы

Как подготовить металлическую поверхность перед нанесением?

Очистите поверхность от ржавчины и окалины абразивоструйным методом до степени Sa 2½ по ISO 8501-1:2007 или механизированным инструментом до St 3. Сварные швы и кромки подготовьте до степени P3 по ISO 8501-3. Обезжирьте толуолом, о-ксилолом или растворителем Р-646. Не используйте уайт-спирит и бензин — они несовместимы с кремнийорганическим связующим.

Можно ли наносить эмаль на старое покрытие?

Да, если старое покрытие совместимо с кремнийорганическими материалами и имеет прочное сцепление с основанием. Разрушенные до степени меления участки удалите, поверхность очистите и обезжирьте. При сомнениях в совместимости выполните пробное нанесение на небольшом участке. Прочность сцепления проверяйте методом решетчатого надреза по ГОСТ 31149.

Сколько сохнет эмаль между слоями?

При распылении минимальное время межслойной сушки составляет 60 минут при +20 °C, 90 минут при 0 °C и 120 минут при минус 20 °C. При нанесении кистью или валиком время увеличивается в 2–3 раза. Полное формирование покрытия до набора оптимальных свойств — 72 часа при +20 °C. При отрицательных температурах время формирования увеличивается в 2–3 раза.

Какой расход эмали на квадратный метр?

Теоретический расход при толщине покрытия 100 мкм — 350 г/м² по металлу и 400 г/м² по бетону. Фактический расход зависит от способа нанесения, шероховатости основания и квалификации рабочих. Закладывайте технологические потери 10–15 %. При окрашивании методом безвоздушного распыления потери минимальны.

Можно ли наносить эмаль при минусовой температуре?

Да. Диапазон нанесения — от минус 20 °C до плюс 40 °C. При отрицательных температурах для достижения заданной толщины может потребоваться нанесение дополнительных слоев. Поверхность должна быть сухой, без влаги и снега. Температура поверхности — на 3 °C выше точки росы. Относительная влажность воздуха — не более 80 %.

Нужно ли грунтовать поверхность перед нанесением?

Нет. Эмаль КО-174 совмещает функции грунтовки и финишного покрытия. При необходимости усиления защиты допускается нанесение грунтовок CERTACOR 01 (до +150 °C) или ГФ-021, ВЛ-023, ФЛ-03К (до +60 °C). После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Как хранить эмаль?

Храните в плотно закрытой таре в сухом помещении при температуре от минус 20 °C до плюс 40 °C, защищая от прямых солнечных лучей и влаги. Гарантийный срок годности — 12 месяцев со дня изготовления. Не храните на рабочем месте более суточной нормы. После вскрытия ведра расходуйте материал в течение 30 дней.
