Кузнечная краска CERTA-PLAST медь 10 кг

Кузнечная краска CERTA-PLAST с металлическим эффектом — это защитно-декоративная эмаль для металлических изделий, где важны и надежность, и выразительный внешний вид. Металлизированная поверхность маскирует мелкие дефекты основания и создает благородный блеск. Глубокий медный оттенок с характерным переливом делает каждое изделие визуально богаче, что особенно ценно при создании архитектурных элементов, ворот и ограждений.

Краска разработана для профессионалов, которые ценят предсказуемый результат на больших площадях. Фасовка 10 кг — оптимальный объем для масштабных задач: окраски въездных ворот, протяженных секций ограждений, серийных партий металлоконструкций. При работе с таким объемом важно соблюдать единообразие технологических параметров: одинаковую подготовку основания, равномерную толщину слоя и выдержку между слоями. Это гарантирует, что все элементы комплекта — створки ворот, калитка или отдельные секции забора — будут выглядеть как единое целое, без видимых различий в оттенке и блеске.

Назначение и область применения

Металлический эффект — это не просто декоративный прием, а функциональное покрытие, которое скрывает следы сварных швов, царапины и неровности металла. Благодаря своей структуре, такое покрытие менее требовательно к идеальной гладкости основания, чем глянцевые эмали, что существенно упрощает подготовку поверхности и снижает трудоемкость работ. Однако это не отменяет необходимости тщательной подготовки: удаление рыхлой ржавчины, обезжиривание и создание шероховатости для лучшей адгезии остаются обязательными этапами.

• Частное строительство: распашные и откатные ворота, калитки, заборы, лестничные ограждения, садовая мебель и малые архитектурные формы.
• Производство металлоизделий: серийная окраска кованых и сварных элементов, где требуется идентичность покрытия на всей партии.
• Ремонтные работы: восстановление поврежденных участков покрытия после удаления отслоений и рыхлой коррозии.
• Наружные конструкции: элементы, эксплуатируемые в атмосферных условиях без постоянного высокотемпературного нагрева.

Важно отметить: CERTA-PLAST не предназначена для окраски поверхностей, подвергающихся постоянному нагреву выше 100 °C. Для печей, каминов, дымоходов и выхлопных систем следует применять специализированные термостойкие эмали CERTA, которые сохраняют свои свойства при экстремальных температурах.

Состав и свойства

Кузнечная краска CERTA-PLAST с металлическим эффектом — это однокомпонентный материал на основе алкидных смол с добавлением специальных пигментов и функциональных добавок. Металлический блеск обеспечивается комбинацией пигментов, устойчивых к ультрафиолетовому излучению, что предотвращает выцветание при длительной эксплуатации на открытом воздухе.

Покрытие обладает высокой адгезией к подготовленному металлу, устойчивостью к атмосферным воздействиям, включая дождь, снег и перепады температур. Расход материала составляет 200-250 г/м² при толщине сухого слоя 100 мкм. Краска совместима с грунтовками на алкидной и эпоксидной основе, а также может наноситься непосредственно на подготовленную поверхность с остатками прочно держащейся старой краски.

Условия эксплуатации

Покрытие CERTA-PLAST с металлическим эффектом рассчитано на эксплуатацию в атмосферных условиях умеренного климата. Рабочий диапазон температур для готового покрытия составляет от −60 °C до +100 °C. При нагреве выше 100 °C краска теряет декоративные свойства, поэтому не применяется для окраски печей, каминов и выхлопных систем.

Рекомендуемая толщина сухого слоя — 100-150 мкм, что достигается нанесением в 2-3 слоя. Полное формирование покрытия происходит в течение 72 часов при температуре +20 °C. Срок службы покрытия при соблюдении технологии нанесения составляет не менее 8-10 лет на открытом воздухе и до 15 лет в помещении. Покрытие выдерживает многократные циклы замораживания и оттаивания без потери адгезии и декоративных свойств.

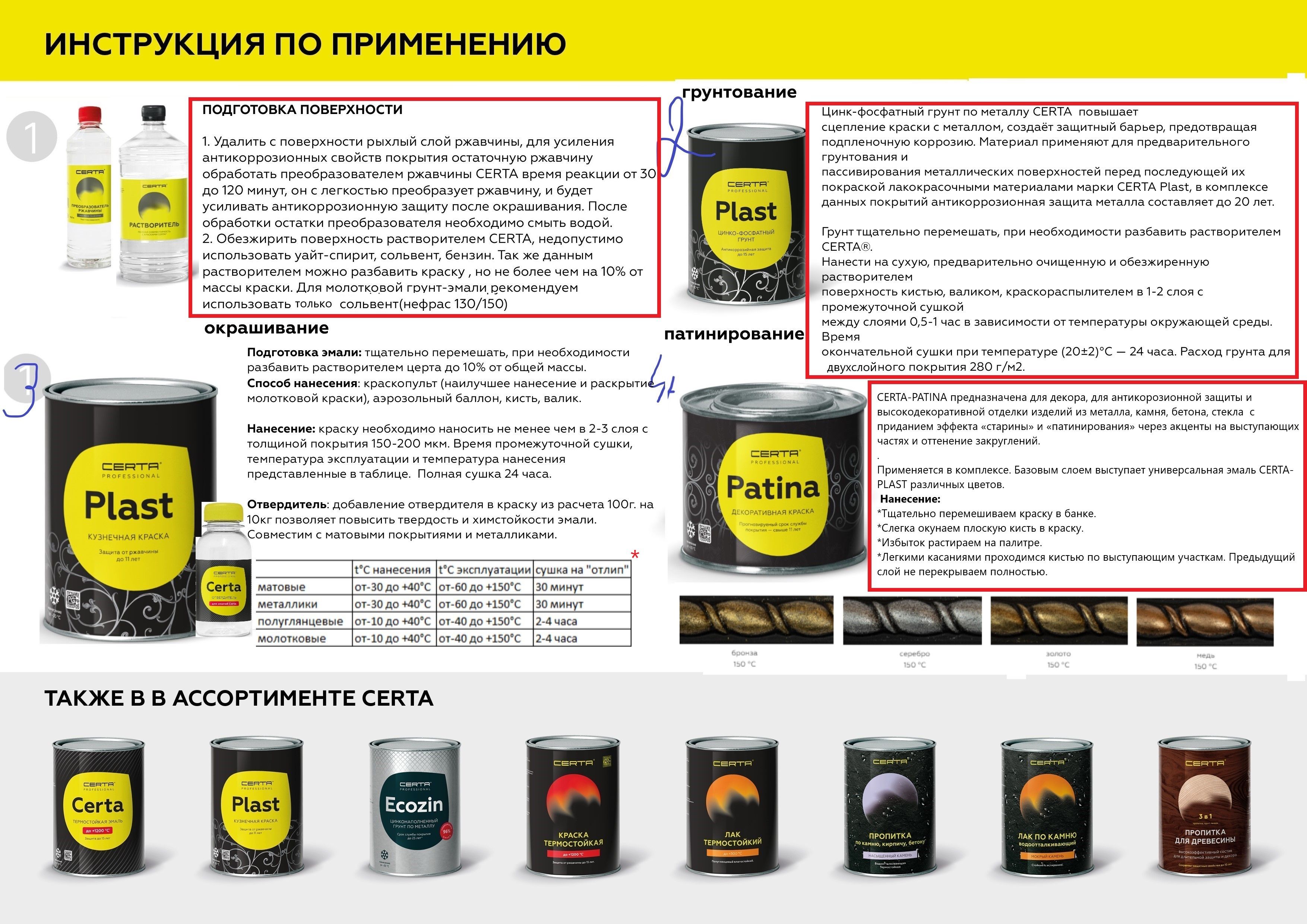

Подготовка основания

Качество и долговечность покрытия CERTA-PLAST напрямую зависят от правильной подготовки металлической поверхности. Основание должно быть сухим, прочным и очищенным от всех видов загрязнений. Первым этапом удаляют отслаивающуюся старую краску, рыхлую ржавчину, окалину и другие слабосвязанные слои. Для этого используют механические методы: шлифовальные машины с абразивными кругами, металлические щетки, скребки или пескоструйную обработку. Степень очистки должна соответствовать Sa 2½ по ISO 8501-1. Особое внимание уделяют местам сварных швов, внутренним углам и кромкам, где коррозия развивается наиболее интенсивно. Сварные швы и кромки подготавливают до степени P3 по ISO 8501-3.

Обезжиривание

После механической очистки поверхность необходимо обезжирить. Для этого применяют совместимые растворители, такие как уайт-спирит, ксилол или специализированные обезжиривающие составы. Обезжиривание выполняют ветошью, не оставляющей ворса, или методом протирки с последующим испарением растворителя. Важно дождаться полного высыхания поверхности и убедиться в отсутствии конденсата, масляных пятен, абразивной пыли и следов от пальцев. Наличие даже незначительных жировых загрязнений может привести к отслоению покрытия в процессе эксплуатации.

Приготовление материала

Перед использованием краску CERTA-PLAST необходимо тщательно перемешать по всему объему тары. В процессе хранения пигменты и функциональные добавки могут оседать на дно, поэтому перемешивание должно быть интенсивным и продолжительным — до получения однородной массы без сгустков и включений. Для цвета медь особенно важно равномерное распределение пигмента, так как от этого зависит насыщенность и глубина оттенка. При необходимости материал разбавляют до рабочей вязкости, добавляя растворитель малыми порциями и постоянно перемешивая. Избыточное разбавление снижает укрывистость и может привести к образованию подтеков.

Условия нанесения

Работы по нанесению краски следует проводить при температуре окружающего воздуха от −30 до +40 °C и относительной влажности не более 80%. Оптимальные условия — температура от +15 до +25 °C и влажность 50-70%. При более низких температурах замедляется процесс высыхания, при более высоких — увеличивается риск образования дефектов. Свеженанесенный слой необходимо защищать от попадания пыли, атмосферной влаги и механических воздействий до полного высыхания.

Способ нанесения

Перед началом основных работ рекомендуется выполнить пробный выкрас на небольшом участке поверхности. Это позволит оценить фактический цвет, блеск и укрывистость материала при конкретных условиях нанесения. По пробному участку корректируют вязкость, расстояние до поверхности, скорость движения инструмента и толщину слоя.

Краску наносят в 2-3 слоя с межслойной выдержкой около 30 минут при температуре +20 °C. Каждый последующий слой наносят только после того, как предыдущий перестанет быть липким. При окраске вертикальных поверхностей важно контролировать толщину слоя, чтобы избежать образования подтеков в нижней части изделия. Рекомендуемый порядок работ: сначала окрашивают кромки, углы и сварные швы, затем переходят к основным плоскостям. Это обеспечивает равномерное покрытие на всех участках и позволяет своевременно выявить возможные дефекты.

Сушка и отверждение

Полное формирование покрытия происходит в течение 72 часов при температуре +20 °C. В течение этого периода изделия нельзя штабелировать вплотную, подвергать механическим нагрузкам, стропить за окрашенные поверхности или монтировать с трением по свежему слою. Нарушение этого требования может привести к повреждению покрытия и потере декоративных свойств. Для достижения максимальной твердости и химической стойкости рекомендуется выдержать изделие при комнатной температуре не менее 5-7 суток перед началом интенсивной эксплуатации.

Контроль качества нанесения

Приемку готового покрытия проводят по сухой поверхности при стабильном освещении. Особое внимание уделяют нижним кромкам, внутренним углам и участкам, где изменялась скорость нанесения. Для цвета медь контроль внешнего вида осуществляют только после полного высыхания, так как мокрый слой не отражает окончательный цвет и блеск. При обнаружении дефектов — непрокрасов, подтеков, кратеров или посторонних включений — их устраняют шлифованием и повторным нанесением краски на поврежденный участок.

Рекомендуемая толщина покрытия

Для краски CERTA-PLAST с металлическим эффектом рекомендуемая толщина сухого слоя составляет 100-150 мкм. Этот диапазон обеспечивает оптимальный баланс между защитными свойствами, укрывистостью и формированием характерного металлического блеска. При меньшей толщине покрытие может не обеспечить достаточную антикоррозионную защиту, а блеск будет выражен слабо. При чрезмерной толщине возрастает риск образования подтеков и длительного высыхания, особенно на вертикальных поверхностях.

На рельефных и сварных деталях фактическая толщина покрытия может отличаться от номинальной из-за геометрии поверхности. Выступы, торцы, внутренние углы и сварные швы требуют отдельного контроля, так как именно там чаще всего возникают просветы или локальные перегрузы. Для измерения толщины сухого слоя используют магнитные толщиномеры, которые позволяют получить точные показания на ферромагнитных основаниях.

Для цвета медь пробный выкрас является связующим звеном между толщиной слоя, укрывистостью и окончательным внешним видом. После утверждения эталонного образца выбранные параметры нанесения переносят на всю партию изделий. Это гарантирует, что все детали комплекта будут иметь одинаковую толщину покрытия и, соответственно, идентичный внешний вид.

При расчете расхода материала для фасовки 10 кг необходимо учитывать сложность геометрии изделия. Для ворот с крупными плоскостями и отдельными коваными вставками доля торцов, углов и сварных зон значительно выше, чем для простых плоских поверхностей. Поэтому расчет по квадратным метрам без учета коэффициента сложности может привести к нехватке материала в процессе работы.

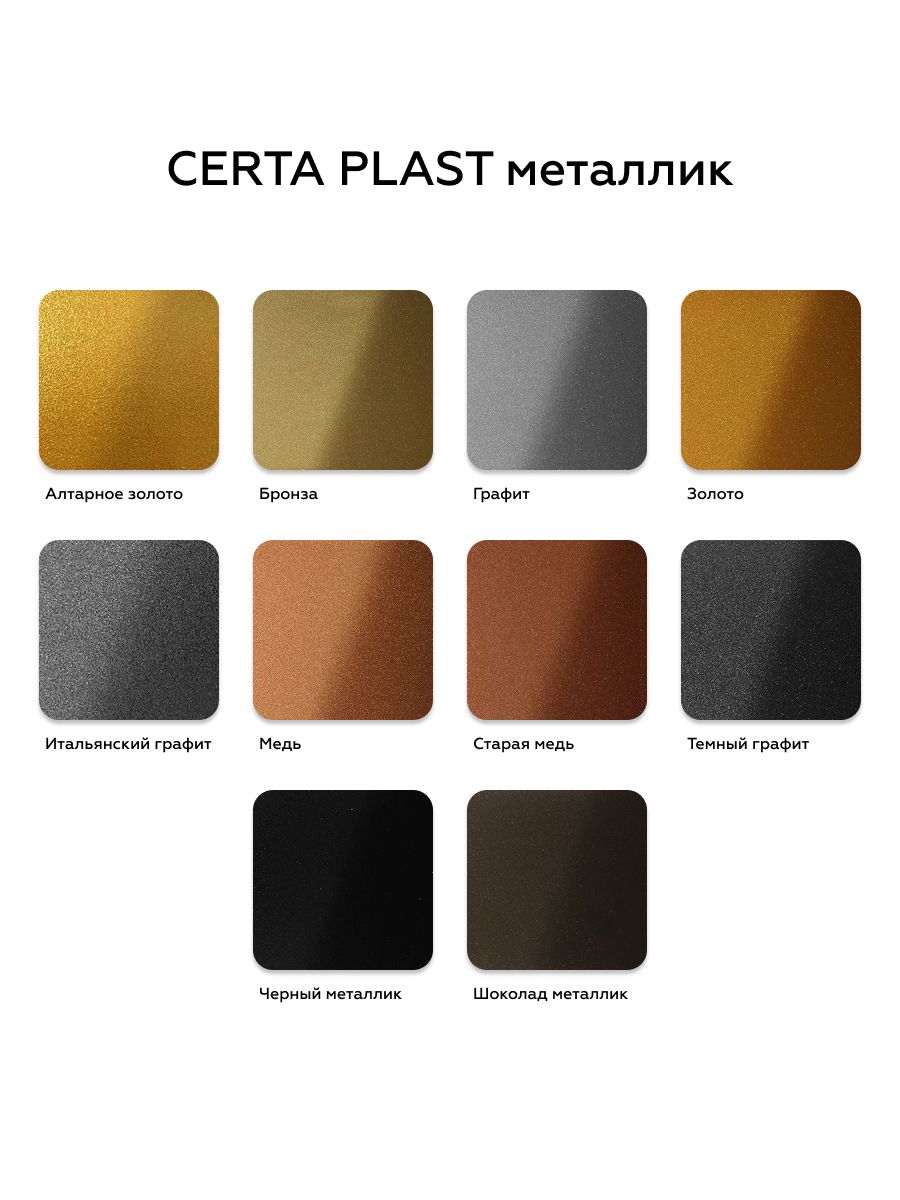

Цвет и фактура

Цвет покрытия — медь. Это насыщенный, теплый оттенок с характерным металлическим блеском, который придает изделиям благородный и респектабельный вид. Финиш — гладкий металлик, формирующий на поверхности ровный блеск. Такая поверхность не только оригинально выглядит, но и обладает практическими преимуществами: она скрывает мелкие дефекты основания, царапины и незначительные неровности, что особенно важно при окраске изделий со сложной геометрией.

Итоговый внешний вид покрытия зависит от нескольких факторов: качества перемешивания материала, толщины нанесенного слоя, метода нанесения и геометрии изделия. При недостаточном перемешивании пигмент может распределиться неравномерно, что приведет к появлению светлых или темных пятен на поверхности. При слишком тонком слое блеск будет выражен слабо, а цвет может показаться блеклым. При чрезмерно толстом слое возможно образование подтеков и нарушение равномерности блеска.

Цвет медь необходимо сверять по сухому контрольному выкрасу, выполненному на том же типе металла и с той же подготовкой поверхности, что и на основном изделии. Оценку проводят при стабильном освещении, лучше всего при дневном рассеянном свете. Мокрый слой краски всегда выглядит темнее и насыщеннее, чем после высыхания, поэтому принимать решение о соответствии цвета можно только после полной полимеризации.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении медный цвет проявляет легкий золотистый подтон, при дневном — сохраняет глубину и теплоту. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Для сложных изделий, таких как ворота с коваными вставками, контрольный выкрас на плоской пластине не полностью отражает конечный результат. Рекомендуется выполнять пробное нанесение на участке, который включает плоскость, кромку и сварное соединение. Это позволяет оценить, как цвет медь и металлический блеск проявляются на различных элементах изделия, и при необходимости скорректировать технологические параметры.

Вопросы и ответы

На каких изделиях можно применять CERTA-PLAST с металлическим эффектом?

Материал предназначен для защитно-декоративной окраски подготовленных металлических изделий, эксплуатируемых без постоянного высокотемпературного нагрева. Оптимально подходит для ворот, калиток, секций ограждений, лестничных перил, садовой мебели и кованых элементов. Для поверхностей, подвергающихся нагреву выше 100 °C, следует использовать специализированные термостойкие эмали CERTA.

Как правильно подготовить поверхность перед окраской?

Необходимо удалить отслаивающуюся старую краску, рыхлую ржавчину и окалину механическим способом. Степень очистки должна соответствовать Sa 2½ по ISO 8501-1. Сварные швы и кромки подготавливают до степени P3 по ISO 8501-3. После этого поверхность обезжиривают совместимым растворителем — уайт-спиритом или ксилолом — и выдерживают до полного высыхания. На металле не должно быть конденсата, масляных пятен, абразивной пыли и следов рук. Качество подготовки напрямую влияет на адгезию и долговечность покрытия.

Как работать с фасовкой 10 кг?

Перед использованием краску тщательно перемешивают по всему объему тары до однородной массы без сгустков. При необходимости разбавляют до рабочей вязкости, добавляя растворитель малыми порциями. Наносят в 2-3 слоя с межслойной выдержкой около 30 минут при +20 °C. Расход материала рассчитывают с учетом сложности рельефа, наличия кромок и сварных швов, а также технологических потерь. Для сложных рельефных изделий запас материала должен составлять не менее 10-15% от расчетного объема.

Какая толщина покрытия считается оптимальной?

Рекомендуемая толщина сухого слоя составляет 100-150 мкм. Этот диапазон обеспечивает надежную антикоррозионную защиту и формирование характерного металлического блеска. На швах, торцах и внутренних углах толщину проверяют отдельно, так как там возможны отклонения от номинального значения. Для измерения толщины сухого слоя используют магнитные толщиномеры.

Когда можно оценивать окончательный цвет и блеск?

Цвет медь и металлический блеск оценивают только после полного высыхания покрытия, которое занимает до 72 часов при +20 °C. Мокрый слой не отражает окончательный внешний вид. Приемку проводят при стабильном освещении, сравнивая окрашенные детали с контрольным образцом. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407. Для соседних участков рекомендуется использовать материал одной партии.
