Термокраска CERTA, серебристо-серый матовый, до 600°С 0,8 кг

Термокраска CERTA серебристо-серый матовый — это готовая к применению кремнийорганическая эмаль для защиты металлических поверхностей, работающих при температурах до 600 °С. Материал формирует прочное матовое покрытие, устойчивое к коррозии, термоциклам и атмосферным воздействиям.

Состав поставляется в металлической банке массой 0,8 кг. Эмаль наносится в два-три слоя, межслойная сушка при комнатной температуре занимает около 30 минут. Полное отверждение завершается через 72 часа.

Назначение и область применения

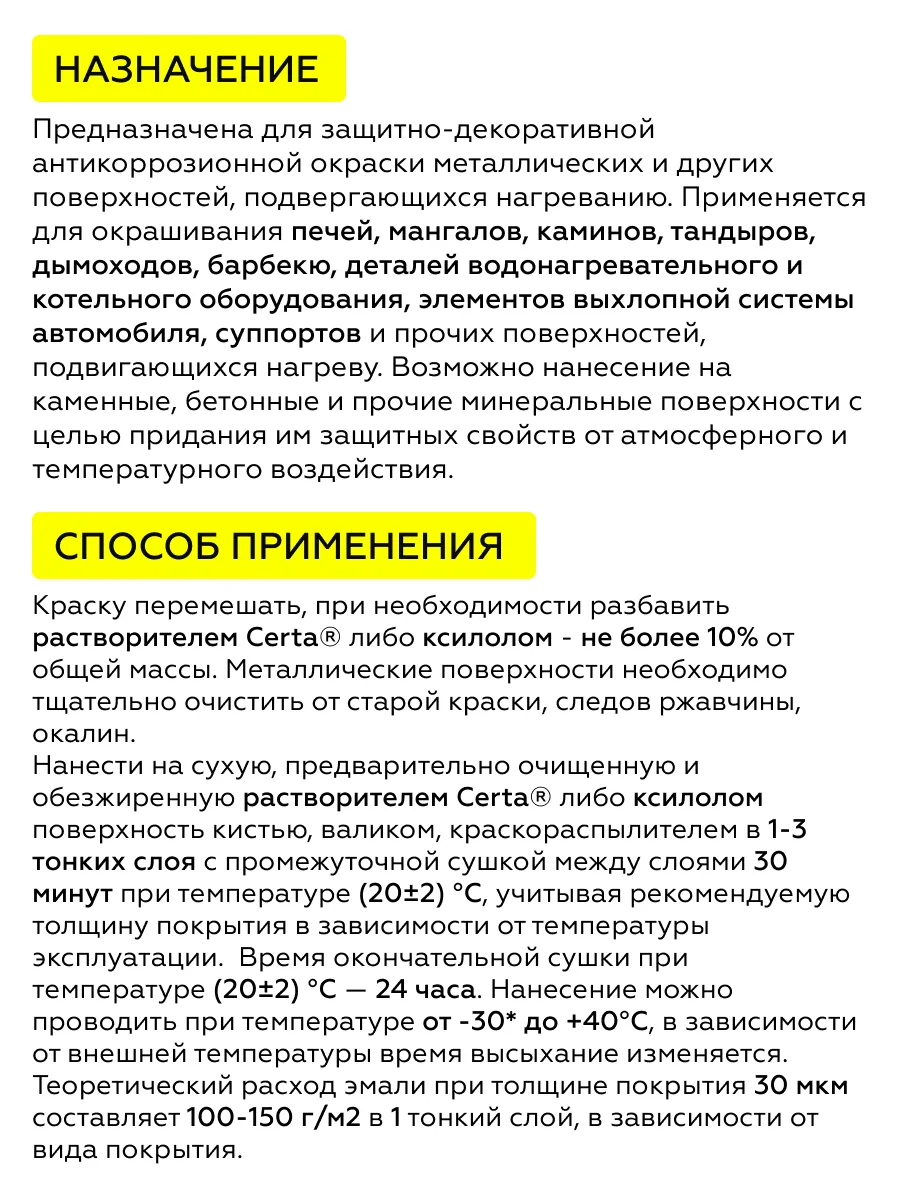

Эмаль CERTA серебристо-серый матовый предназначена для окрашивания металлических и цементно-песчаных поверхностей, эксплуатируемых в атмосферных условиях умеренного и холодного климата. Основная область применения — защита оборудования и конструкций, подвергающихся интенсивному нагреву.

Материал подходит для окрашивания печей, каминов, мангалов и аксессуаров к ним. Эмаль эффективно защищает детали систем выхлопа и отвода отработанных газов, трубы, автоглушители, тормозные суппорты и нагревающиеся детали двигателей. Покрытие применяется на газопроводах, паропроводах, промышленных дымовых трубах, опорах ЛЭП, конструкциях мостов и путепроводов, мачтах сотовой связи.

Термокраска CERTA может использоваться как самостоятельное покрытие, так и в составе комплексной системы антикоррозионной защиты. В системе с эмалью Экоцин термостойкость покрытия достигает 600 °С, что расширяет область применения материала.

Состав и свойства

Эмаль CERTA — это полиорганосилоксановый материал, модифицированный для работы в условиях высоких температур. Связующее на основе кремнийорганических смол обеспечивает термостойкость и устойчивость к термоциклам — периодическим нагревам и охлаждениям.

Пигментная часть включает алюминиевую пудру, которая формирует серебристо-серый оттенок и создает барьерный слой, отражающий тепловое излучение. Такая структура покрытия снижает нагрев подложки и повышает общую стойкость системы.

Материал обладает высокой адгезией к стали, чугуну и цветным металлам. Покрытие устойчиво к воздействию минеральных масел, бензина, толуола, о-ксилола и сольвента. Эмаль сохраняет защитные свойства при температуре от минус 60 до плюс 600 °С.

Теоретический расход составляет 100-150 г/м² при толщине слоя 30-50 мкм. Прогнозируемый срок службы покрытия при толщине не менее 130 мкм в условиях промышленной атмосферы достигает 20 лет. Материал включен в Реестр российской промышленной продукции (ПП РФ 719).

Условия эксплуатации

Покрытие CERTA серебристо-серое матовое сохраняет защитные свойства в интервале температур от минус 60 до плюс 600 °С. Материал устойчив к атмосферным воздействиям, включая осадки, ультрафиолетовое излучение и перепады температур.

Эмаль выдерживает один цикл замораживания-размораживания и три цикла нагревания-остывания. При термозакалке увеличивается адгезия и антикоррозионная стойкость покрытия, поверхность приобретает выраженную матовость. Допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Полное отверждение покрытия при температуре плюс 20 °С занимает 72 часа. После этого срока материал набирает оптимальные физико-механические свойства и готов к интенсивной эксплуатации.

Подготовка основания

Поверхность металла толщиной не менее 1 мм должна быть сухой и чистой. Удалите заусенцы, острые кромки радиусом менее 2 мм, сварочные брызги, подрезы от сварки, следы резки и остатки флюса. При обнаружении водорастворимых солей по ISO 8502-6 в количестве, превышающем 100 мг/м², удалите их обмывом пресной водой под высоким давлением.

При эксплуатации покрытия при температурах свыше 100 °С обязательна абразивоструйная обработка до степени Sa 2 ½ по ISO 8501-1. Шероховатость поверхности выбирайте с учетом температуры эксплуатации: свыше 600 °С — до Rz 25, 100-600 °С — Rz 25-40, до 100 °С — Rz 40-80.

Обезжиривание

Обезжирьте поверхность растворителем CERTA, толуолом или о-ксилолом. Наносите растворитель чистым обтирочным материалом, не оставляющим ворса. Запрещается использовать уайт-спирит, бензин и сольвент — эти средства формируют на металле пленку, ухудшающую адгезию покрытия.

Температура окрашиваемой поверхности должна быть на 3 °С выше точки росы. Не окрашивайте по влажной поверхности, льду или снегу.

Приготовление материала

Перед применением тщательно перемешайте эмаль по всему объему тары. При необходимости профильтруйте материал через сетку. Температура эмали должна быть близка к температуре окрашиваемой поверхности.

Для разбавления применяйте растворитель для красок CERTA. Степень разбавления не должна превышать 10 % по массе. Разбавляйте только то количество материала, которое планируете использовать в течение рабочей смены. Добавляйте растворитель постепенно, небольшими порциями, перемешивая после каждой добавки.

Условия нанесения

Наносите эмаль при отсутствии атмосферных осадков и относительной влажности воздуха не более 80 %. Температура окружающей среды — от минус 30 до плюс 40 °С. При отрицательных температурах наносите материал тонкими слоями до 20 мкм по сухому слою.

При окрашивании больших площадей работайте в один проход, используя материал одной партии. Это исключит появление видимых стыков и разнооттеночности.

Способ нанесения

Для получения равномерного термостойкого покрытия предпочтительно нанесение распылением. Используйте краскопульт с диаметром сопла 1,5-2,5 мм, давление воздуха 1,5-2,5 кгс/см². Расстояние от сопла до поверхности — 200-300 мм.

При ручном нанесении применяйте кисти из натуральных волокон или валики без ворса. Окрашивание кистью выполняйте однонаправленными движениями без втирания. На сварные швы, торцевые кромки и труднодоступные места перед распылением нанесите полосовой слой кистью.

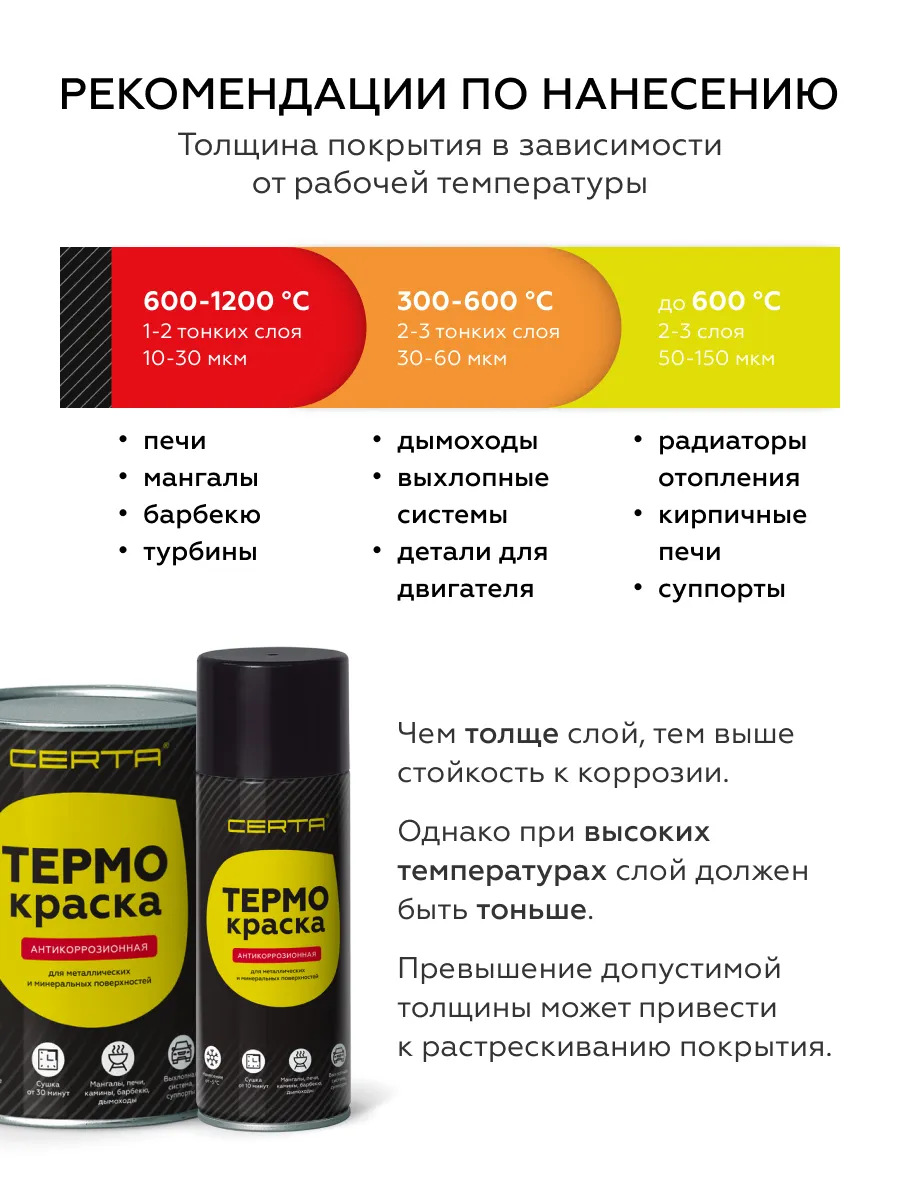

Окрашивайте в 1-4 слоя. Толщина покрытия зависит от температуры эксплуатации: до 100 °С — 150-180 мкм, 100-300 °С — 80-120 мкм, 300-500 °С — 60-80 мкм, 500-700 °С — 30-50 мкм. При разбавлении эмали количество проходов увеличивается.

Сушка и отверждение

Межслойная сушка при толщине слоя 50 мкм по сухому: при минус 30 °С — 120 минут, при минус 20 °С — 90 минут, при 0 °С — 60 минут, при плюс 20 °С — 30 минут.

Полное отверждение покрытия до набора оптимальных свойств при температуре плюс 20 °С — 72 часа. Транспортирование и монтаж конструкций выполняйте не ранее чем через 72 часа после нанесения финишного слоя. При отрицательных температурах время выдержки увеличивается в 2-3 раза.

Меры безопасности

Работайте в хорошо проветриваемом помещении или на открытом воздухе. Используйте резиновые перчатки, защитные очки и респиратор. Категорически запрещается наносить материал в закрытых помещениях, ямах и колодцах.

Эмаль относится к легковоспламеняющимся жидкостям. В зоне радиусом 25 м от места работ запрещается курить, разводить огонь и производить сварочные работы. При загорании используйте песок, кошму, асбестовое одеяло, пенный или углекислотный огнетушитель. Оборудование промывайте растворителем CERTA, толуолом или о-ксилолом.

Рекомендуемая толщина покрытия

Правильная толщина покрытия определяет срок службы и защитные свойства эмали. Слишком тонкий слой не обеспечивает надежной антикоррозионной защиты, избыточный — может привести к растрескиванию при термоциклах. Выбирайте толщину в зависимости от температуры эксплуатации.

Не допускается отклонение от минимального значения толщины в меньшую сторону. При нанесении на шероховатую поверхность учитывайте корректирующую величину: при Rz 25-40 мкм добавьте 10 мкм, при Rz 40-80 мкм — 25 мкм.

Для улучшения антикоррозионных свойств при температуре до 100 °С рекомендуется применение с отвердителем CERTA PROFESSIONAL.

Цвет и фактура

Эмаль CERTA серебристо-серый матовый формирует равномерное матовое покрытие с характерным металлическим отливом. Цвет обусловлен алюминиевой пудрой, входящей в состав пигментной части.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении серебристо-серый цвет сохраняет глубину, но может проявлять легкий серый подтон. При дневном свете металлический блеск становится более сдержанным.

При нагреве покрытия до рабочих температур оттенок может изменяться. После термозакалки при 600 °С изменение декоративных свойств соответствует баллу Ц3 по ГОСТ 9.407. При промежуточных температурах 400-500 °С изменение цвета достигает балла Ц4.

Для исключения разнооттеночности окрашивайте изделия одного видимого контура материалом одной партии. Матовая фактура скрывает незначительные дефекты поверхности и не создает бликов. Покрытие устойчиво к выцветанию под воздействием ультрафиолетового излучения.

Вопросы и ответы

Как подготовить поверхность перед окрашиванием?

Поверхность должна быть сухой, чистой, без следов коррозии и окалины. При эксплуатации выше 100 °С обязательна абразивоструйная обработка до степени Sa 2 ½ по ISO 8501-1. Сварные швы и кромки подготавливают до P3 по ISO 8501-3. Обезжиривание выполняйте растворителем CERTA, толуолом или о-ксилолом. Запрещается использовать уайт-спирит и бензин.

Можно ли наносить эмаль на старое покрытие?

Да, при условии, что старое покрытие прочно держится, не имеет отслоений и подпленочной коррозии. Поверхность должна быть чистой и сухой. При наличии повреждений удалите отслаивающиеся участки и зачистите до металла. Адгезию старого покрытия проверяют методом решетчатого надреза по ГОСТ 31149.

Сколько сохнет покрытие?

Межслойная сушка при +20 °С — 30 минут. Полное отверждение до набора оптимальных свойств — 72 часа. Транспортировать и монтировать конструкции можно не ранее чем через 72 часа после нанесения финишного слоя. При отрицательных температурах время выдержки увеличивается в 2-3 раза.

Какой расход эмали?

Теоретический расход составляет 100-150 г/м² при толщине слоя 30-50 мкм. Фактический расход зависит от способа нанесения, шероховатости поверхности и квалификации исполнителя. При распылении потери материала выше, чем при нанесении кистью. Для точного расчета учитывайте корректировку на шероховатость: при Rz 40-80 мкм добавьте 25 мкм к толщине слоя.

Можно ли наносить эмаль при минусовой температуре?

Да, эмаль наносится при температуре от минус 30 до плюс 40 °С. При отрицательных температурах наносите материал тонкими слоями до 20 мкм по сухому слою. Увеличьте время межслойной сушки: при минус 30 °С — 120 минут. Относительная влажность воздуха не должна превышать 80 %.

Как хранить эмаль?

Храните в герметично закрытой таре в сухом помещении, защищенном от прямых солнечных лучей и влаги. Температура хранения — от минус 30 до плюс 40 °С. Гарантийный срок хранения — 3 года со дня изготовления. Не допускайте попадания влаги в тару.

Меняется ли цвет после нагрева?

Да, при нагреве до рабочих температур оттенок может изменяться. После термозакалки при 600 °С изменение соответствует баллу Ц3 по ГОСТ 9.407. При промежуточных температурах 400-500 °С — баллу Ц4. Это нормативное явление для термостойких покрытий.

Можно ли использовать эмаль с отвердителем?

Да, эмаль может применяться в комплекте с отвердителем CERTA PROFESSIONAL. Это улучшает антикоррозионные свойства покрытия при температуре до 100 °С. Отвердитель поставляется отдельно и вводится в эмаль перед нанесением. Соотношение компонентов уточняйте в технологической инструкции.
