Грунт-эмаль полиорганосилоксановая для защиты металла Certacor 111 ярко-красный 25 кг

Certacor 111 — финишная эпоксидная эмаль для защиты металлоконструкций в двухслойной системе с грунтовкой CERTACOR 01. Материал формирует прочное матовое покрытие ярко-красного цвета, стойкое к умеренной промышленной атмосфере и нагреву до +150 °C. Эмаль применяется для окраски несущих конструкций, технологического оборудования и инфраструктурных объектов, где требуется длительный срок службы без потери внешнего вида.

Система рассчитана на категории коррозионной активности C1-C3 по ISO 12944-2. Покрытие эффективно работает в отапливаемых и неотапливаемых помещениях с конденсацией влаги, а также на открытых конструкциях в промышленной атмосфере. Ярко-красный матовый финиш упрощает визуальный контроль равномерности нанесения и позволяет выявлять дефекты на кромках, сварных швах и крепежных элементах. Фасовка — ведро 25 кг.

Назначение и область применения

Эмаль предназначена для антикоррозионной защиты металлических поверхностей в системе с грунтовкой CERTACOR 01. Материал подходит для нового строительства и ремонта действующих объектов.

• Металлоконструкции: фермы, опоры ЛЭП, рамы, площадки обслуживания, лестничные марши, ограждения и перила.
• Промышленное оборудование: кожухи, панели управления, корпуса узлов, защитные экраны и ограждения.
• Инфраструктурные объекты: элементы мостовых переходов, эстакады, сооружения в умеренной промышленной атмосфере.
• Ремонт покрытий: восстановление поврежденных участков после очистки сварных швов, кромок и локальных дефектов.

При ремонте старых покрытий участки с отслоениями удаляют до прочного основания. Переходы между старым и новым слоем шлифуют, затем восстанавливают грунтовочный и финишный слои. Это обеспечивает целостность защиты и однородность внешнего вида.

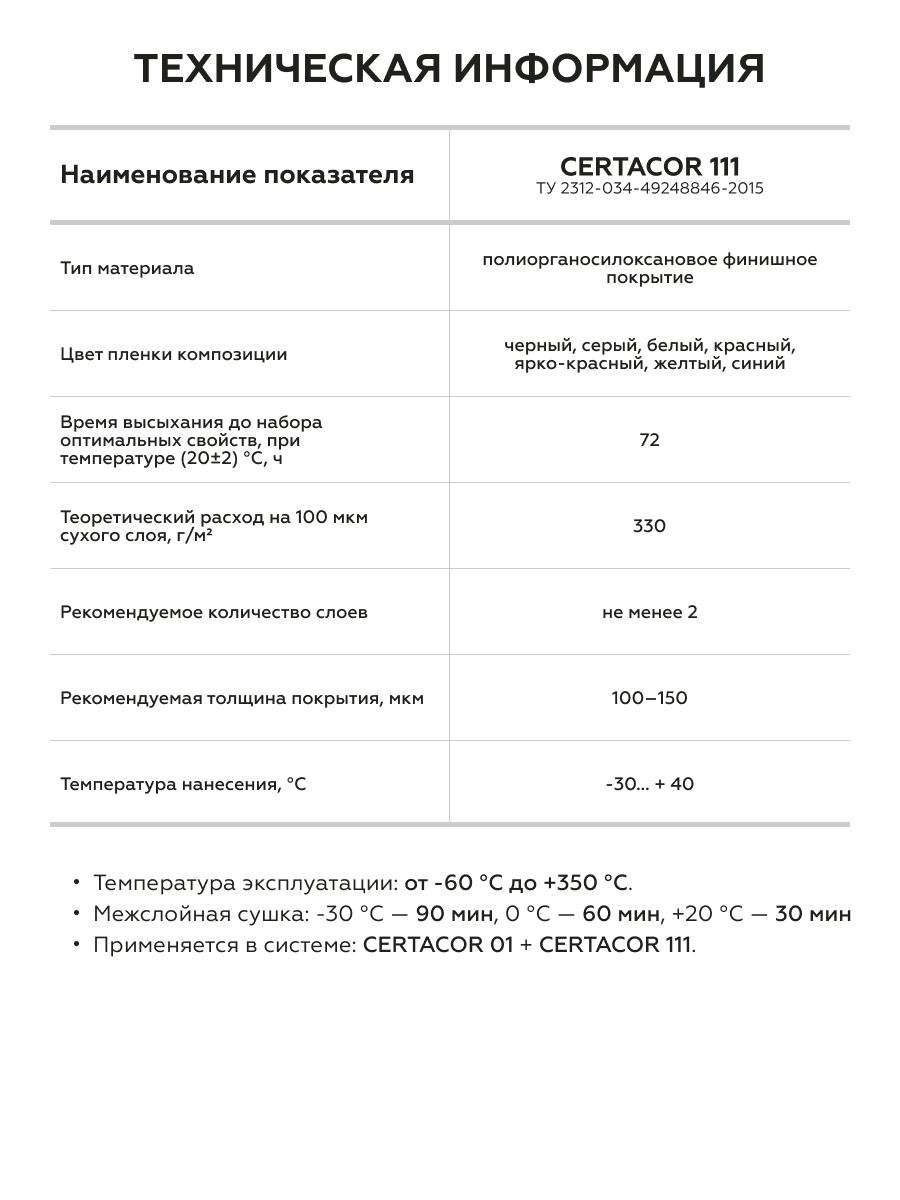

Состав и свойства

Основа эмали — эпоксидная смола, обеспечивающая высокую механическую прочность и адгезию к грунтовочному слою. Пигменты придают стойкий ярко-красный цвет, устойчивый к выцветанию в условиях C1-C3. Матовая фактура скрывает незначительные дефекты основания и создает равномерный профессиональный вид.

Покрытие устойчиво к истиранию, воздействию умеренно агрессивных сред и температурным колебаниям. Материал технологичен: хорошо растекается, не образует подтеков при правильной вязкости. Теоретический расход при толщине сухого слоя 50 мкм — около 175 г/м². Фактический расход зависит от шероховатости, профиля изделия и способа нанесения.

Эмаль совместима с грунтовкой CERTACOR 01. Для разбавления применяют толуол, о-ксилол, ацетон, растворитель CERTA или Р-646. Уайт-спирит и сольвент не используют из-за недостаточной очищающей способности.

Условия эксплуатации

Рабочая температура покрытия в сухом состоянии — до +150 °C. Система сохраняет защитные свойства при постоянном нагреве и термоциклах в указанном диапазоне. Полный набор свойств происходит за 7 суток при +20 °C и влажности 50%.

Толщина системы: грунт CERTACOR 01 — 30-50 мкм, финиш Certacor 111 — 100-150 мкм в два слоя. Срок службы покрытия зависит от категории коррозионной активности и соблюдения технологии нанесения. При корректной подготовке основания система обеспечивает длительную защиту без потери внешнего вида.

После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407. Для соседних участков используют материал одной партии, чтобы избежать разнотона.

Подготовка основания

Металлическую поверхность очищают от загрязнений, солей, масел, ржавчины, окалины и старой краски со слабым сцеплением. Сварные швы, торцы и острые кромки подготавливают до степени P3 по ISO 8501-3. Абразивную очистку выполняют до степени Sa 2½ по ISO 8501-1, профиль шероховатости — 30-70 мкм.

Обезжиривание

Поверхность обезжиривают толуолом, о-ксилолом, ацетоном, растворителем CERTA или Р-646. Уайт-спирит, сольвент и бензин не применяют — они оставляют пленку, ухудшающую адгезию. После обработки основание должно быть сухим, без масляных следов.

Приготовление материала

Грунтовку CERTACOR 01 и эмаль Certacor 111 перемешивают до однородности по всему объему. Осадок поднимают со дна без включения воздуха. При необходимости вязкость корректируют растворителем малыми порциями, не более 10% от объема. Избыточное разбавление снижает толщину слоя и ухудшает укрывистость.

Условия нанесения

Температура воздуха и основания — от −30 до +40 °C, влажность — не более 80%. Окраску не выполняют при осадках, конденсате и ветре более 10 м/с. Температура металла должна быть минимум на 3 °C выше точки росы.

Способ нанесения

Сначала наносят грунтовку CERTACOR 01 толщиной 30-50 мкм, затем эмаль Certacor 111 не менее чем в два слоя. Основной способ — пневматическое или безвоздушное распыление. Кисть и валик применяют для кромок, швов и локального ремонта. После подготовки не допускают длительного простоя металла без грунта. При вторичной коррозии участок повторно очищают.

Сушка и отверждение

При +20 °C и влажности 50% межслойная выдержка — не менее 4 часов. Полный набор свойств — 7 суток. Сушку ведут без конденсата, осадков и пыли. Эксплуатацию начинают после полного высыхания системы. Толщину сухого слоя измеряют магнитным толщиномером после высыхания каждого слоя.

Рекомендуемая толщина покрытия

Система состоит из грунтовки CERTACOR 01 и финишного слоя Certacor 111. Температурный предел — +150 °C. Толщина напрямую влияет на защитные свойства: недостаточный слой не обеспечивает барьерную защиту, избыточный — вызывает внутренние напряжения при нагреве.

Толщину проверяют после высыхания каждого слоя. На ребрах и сварных участках фактическая толщина ниже, чем на плоскости. Измерения проводят не менее чем в трех точках на квадратный метр. Теоретический расход при толщине 50 мкм — около 175 г/м².

Цвет и фактура

Цвет — ярко-красная, финиш — матовая. Покрытие формирует равномерную матовую поверхность, рассеивающую свет. Это позволяет визуально контролировать качество нанесения и выявлять дефекты на сложном рельефе.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении ярко-красный цвет сохраняет насыщенность, при дневном — проявляет легкий оранжевый подтон. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Оценку цвета выполняют после полного высыхания при стабильном освещении. Мокрый слой, запыленная поверхность и нагретая деталь не подходят для окончательной приемки. Допустимые отклонения между партиями — не более 2 единиц ΔE по CIELAB.

Вопросы и ответы

Как подготовить металл перед нанесением?

Поверхность очищают абразивным способом до степени Sa 2½ по ISO 8501-1. Сварные швы и кромки подготавливают до P3 по ISO 8501-3. Профиль шероховатости — 30-70 мкм. Затем обезжиривают толуолом или о-ксилолом. Влажность основания не допускается, температура металла — минимум на 3 °C выше точки росы.

Какая толщина покрытия считается нормативной?

Грунт CERTACOR 01 — 30-50 мкм, финиш Certacor 111 — 100-150 мкм в два слоя. Толщину измеряют магнитным толщиномером после высыхания каждого слоя. На кромках и сварных швах слой часто ниже, поэтому эти зоны контролируют отдельно.

При какой температуре можно эксплуатировать покрытие?

Рабочая температура — до +150 °C в сухом состоянии. Полный набор свойств происходит за 7 суток при +20 °C. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407. Для соседних участков используют материал одной партии.

Какой расход материала на квадратный метр?

Теоретический расход при толщине сухого слоя 50 мкм — около 175 г/м². Для двухслойной системы толщиной 100-150 мкм расход составит 350-525 г/м². Фактический расход зависит от шероховатости, профиля изделия и потерь при распылении.

Какие дефекты считаются браком?

К дефектам относят непрокрасы, кратеры, подтеки, загрязнение слоя, разнотон соседних деталей и недобор толщины на кромках. При обнаружении дефектов участок очищают и наносят дополнительный слой. Допустимые отклонения по цвету между партиями — не более 2 единиц ΔE по CIELAB.
