Грунт-эмаль полиорганосилоксановая для защиты металла Certacor 111 черный 25 кг

Грунт-эмаль Certacor 111 черная матовая в ведре 25 кг — это финишный полиорганосилоксановый материал для антикоррозионной защиты металлоконструкций. Покрытие формирует равномерную матовую поверхность черного цвета и выдерживает нагрев до +150 °C. Материал применяется в составе системы с грунтовкой CERTACOR 01.

Система рассчитана на эксплуатацию в промышленной атмосфере категорий C1-C3 по ISO 12944-2. Рабочий температурный предел +150 °C позволяет использовать покрытие на объектах с умеренным нагревом. Фасовка 25 кг предназначена для окраски значительных площадей за один цикл работ.

Назначение и область применения

Грунт-эмаль Certacor 111 применяется для защиты стальных конструкций и оборудования в промышленных условиях. Материал подходит для окраски металлоконструкций, технологического оборудования, рам, опор, кожухов, панелей и ремонтных участков.

• Металлоконструкции: фермы, опоры, рамы, площадки обслуживания, лестничные элементы.
• Промышленное оборудование: кожухи, панели, корпуса вспомогательных узлов, ограждения.
• Инфраструктурные объекты: металлические сооружения в умеренной промышленной атмосфере.
• Ремонт покрытий: восстановление системы после очистки швов, кромок, торцов и локальных повреждений.

При ремонте ранее окрашенных деталей старый слой проверяют на адгезию. Непрочно держащиеся участки удаляют до прочного основания, переходы шлифуют, затем восстанавливают грунтовочную и финишную часть системы.

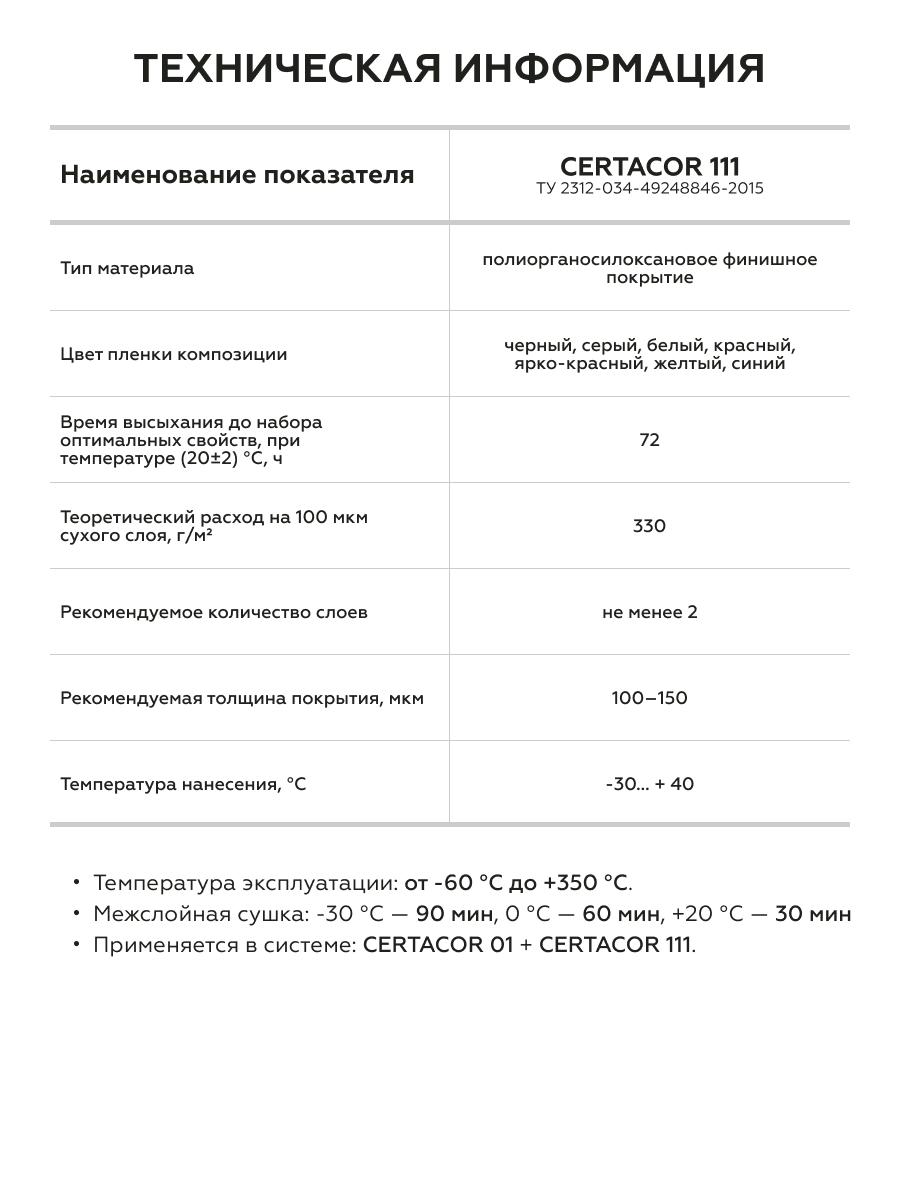

Состав и свойства

Certacor 111 — полиорганосилоксановая грунт-эмаль, устойчивая к воздействию влаги, умеренных химических сред и перепадов температур. Пигменты обеспечивают укрывистость и стабильность черного матового оттенка.

Материал совместим с грунтовкой CERTACOR 01, которая наносится первым слоем толщиной 30-50 мкм. Финишный слой Certacor 111 наносится не менее чем в два прохода. Теоретический расход составляет 175 г/м² на слой толщиной 50 мкм. Фактический расход зависит от шероховатости основания, сложности профиля и способа нанесения.

Покрытие сохраняет защитные свойства при температуре до +150 °C. Полное отверждение происходит в течение нескольких суток при стандартных условиях.

Условия эксплуатации

Покрытие Certacor 111 рассчитано на длительную эксплуатацию при температуре до +150 °C. Система обеспечивает защиту в атмосферах категорий C1-C3 по ISO 12944-2.

Рекомендуемая толщина финишного слоя — 100-150 мкм в два слоя. Толщину контролируют магнитным толщиномером после высыхания каждого слоя. На ребрах, кромках и сварных швах фактическая толщина часто ниже, поэтому эти зоны требуют дополнительного прохода.

Срок службы системы зависит от качества подготовки основания и соблюдения технологии нанесения. При правильной подготовке и толщине покрытие сохраняет защитные свойства в течение всего расчетного периода эксплуатации.

Подготовка основания

Металл очищают от механических загрязнений, водорастворимых солей, масел, жиров, ржавчины, окалины и старой краски. Абразивную очистку выполняют до степени Sa 2½ по ISO 8501-1. Сварные швы, торцы, острые кромки и участки резки подготавливают до степени P3 по ISO 8501-3.

Обезжиривание

Обезжиривание выполняют толуолом, о-ксилолом, ацетоном, растворителем для красок CERTA или Р-646. Уайт-спирит, сольвент и бензин не применяют. После обработки поверхность должна быть сухой, без пленки растворителя и масляных следов. Обезжиривание проводят непосредственно перед нанесением грунтовки.

Приготовление материала

Грунтовку и финишный материал перемешивают до однородности по всему объему тары. Осадок поднимают со дна без включения воздуха. При необходимости вязкость корректируют разрешенным растворителем малыми порциями, не более 10%. Перемешивание выполняют механизированным способом.

Условия нанесения

Температура воздуха и основания — от −30 до +40 °C, относительная влажность воздуха — не более 80%. Окраску не выполняют при осадках, конденсате и ветре более 10 м/с. Температура металла должна быть минимум на 3 °C выше точки росы.

Способ нанесения

Сначала наносят грунтовку CERTACOR 01 толщиной 30-50 мкм, затем Certacor 111 не менее чем в два слоя. Основной способ — пневматическое или безвоздушное распыление. Кисть и валик используют для кромок, швов и локального ремонта. Каждый слой наносят равномерно, без пропусков.

После подготовки не допускают длительного простоя металла без грунта. Если появилась вторичная коррозия, пыль или загрязнение, участок повторно очищают до требуемой степени.

Сушка и отверждение

Сушку ведут при условиях, исключающих конденсат, осадки, пыль и механическое повреждение свежего слоя. Межслойную выдержку назначают по фактической температуре, вентиляции и толщине слоя. Полное отверждение происходит в течение нескольких суток. Эксплуатацию начинают после высыхания системы.

Контроль качества нанесения

Контролируют степень очистки, обеспыливание, толщину грунта и финиша, сплошность, равномерность цвета, отсутствие кратеров, подтеков и непрокрасов. Отдельно осматривают сварные швы, торцы, ребра и болтовые соединения. Результаты контроля фиксируют в журнале работ.

Рекомендуемая толщина покрытия

Система Certacor 111 по металлу состоит из грунтовки CERTACOR 01 и финишного слоя Certacor 111. Температурный предел — +150 °C. Толщина каждого слоя подбирается с учетом условий эксплуатации.

Толщину проверяют после высыхания каждого слоя. На ребрах и сварных участках фактическая толщина часто ниже, чем на плоскости, поэтому эти зоны требуют отдельного осмотра. Контроль выполняют магнитным толщиномером.

При расчете расхода учитывают шероховатость после очистки, сложность профиля, потери при распылении и доступность внутренних углов. Для ответственных конструкций рекомендуется контроль сплошности искровым методом.

Цвет и фактура

Цвет — черная, финиш — матовая. Покрытие формирует равномерную матовую поверхность черного цвета без бликования. Оценку внешнего вида выполняют после полного высыхания при стабильном освещении.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении черный цвет сохраняет глубину, но может проявлять легкий серый подтон. При дневном свете оттенок остается ровным и спокойным.

Для соседних участков рекомендуется использовать материал одной партии. Разная толщина грунта, шероховатость металла и условия сушки могут изменить восприятие оттенка. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Вопросы и ответы

Какая система покрытия рекомендуется для Certacor 111?

Система состоит из грунтовки CERTACOR 01 толщиной 30-50 мкм и финишного слоя Certacor 111 толщиной 100-150 мкм в два слоя. Грунтовку наносят на подготовленную поверхность, затем финишный материал. Такая схема обеспечивает защиту в атмосферах C1-C3 по ISO 12944-2.

Как подготовить металлическую поверхность перед окраской?

Поверхность очищают от ржавчины, окалины и загрязнений абразивным способом до степени Sa 2½ по ISO 8501-1. Сварные швы и кромки подготавливают до P3 по ISO 8501-3. Затем обезжиривают толуолом, о-ксилолом, ацетоном, растворителем для красок CERTA или Р-646. Уайт-спирит и бензин не применяют.

При какой температуре можно наносить материал?

Нанесение допускается при температуре воздуха и основания от −30 до +40 °C. Относительная влажность — не более 80%. Температура металла должна быть минимум на 3 °C выше точки росы. Не окрашивают при осадках, конденсате и ветре более 10 м/с.

Какой растворитель использовать для разбавления?

Допускается применение толуола, о-ксилола, ацетона, растворителя для красок CERTA или Р-646 в количестве не более 10% от объема материала. Уайт-спирит, сольвент и бензин не используют.

Как контролировать толщину покрытия?

Толщину измеряют магнитным толщиномером после высыхания каждого слоя. На ребрах, кромках и сварных швах фактическая толщина часто ниже, чем на плоскости, поэтому эти зоны требуют отдельного контроля. Для ответственных конструкций рекомендуется проверка сплошности искровым методом.

Допускается ли изменение цвета после термозакалки?

Да, после термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407. Оценку внешнего вида выполняют после полного высыхания и охлаждения покрытия. Мокрый слой и нагретая деталь не подходят для окончательной оценки.
