Эмаль КО-870 ярко-красный 400°С (RAL 3020) 25 кг

Эмаль КО-870 ярко-красная (RAL 3020) — это кремнийорганический состав для защиты стальных и цементно-песчаных поверхностей при нагреве до 400 °C. Материал формирует гладкое матовое покрытие, устойчивое к коррозии, атмосферным воздействиям и термическим деформациям. Рабочий диапазон температур — от минус 60 °C до плюс 400 °C.

Однокомпонентная эмаль поставляется в металлическом ведре массой 25 кг и не требует введения отвердителя. Состав готов к применению после тщательного перемешивания. Кремнийорганическая основа сохраняет эластичность пленки при циклических нагревах и охлаждениях, предотвращая растрескивание и отслаивание.

Назначение и область применения

Эмаль предназначена для защитно-декоративной окраски оборудования и конструкций, работающих при повышенных температурах. Основные объекты — печи, камины, дымоходы, котлы, теплообменники, выхлопные системы, трубопроводы горячей воды и пара.

Покрытие защищает металл от коррозии в условиях промышленной атмосферы, повышенной влажности и воздействия агрессивных сред. Состав наносится на черный металл и предварительно загрунтованные поверхности. Для бетонных и цементно-песчаных оснований эмаль применима при более тщательной подготовке и увеличенном расходе.

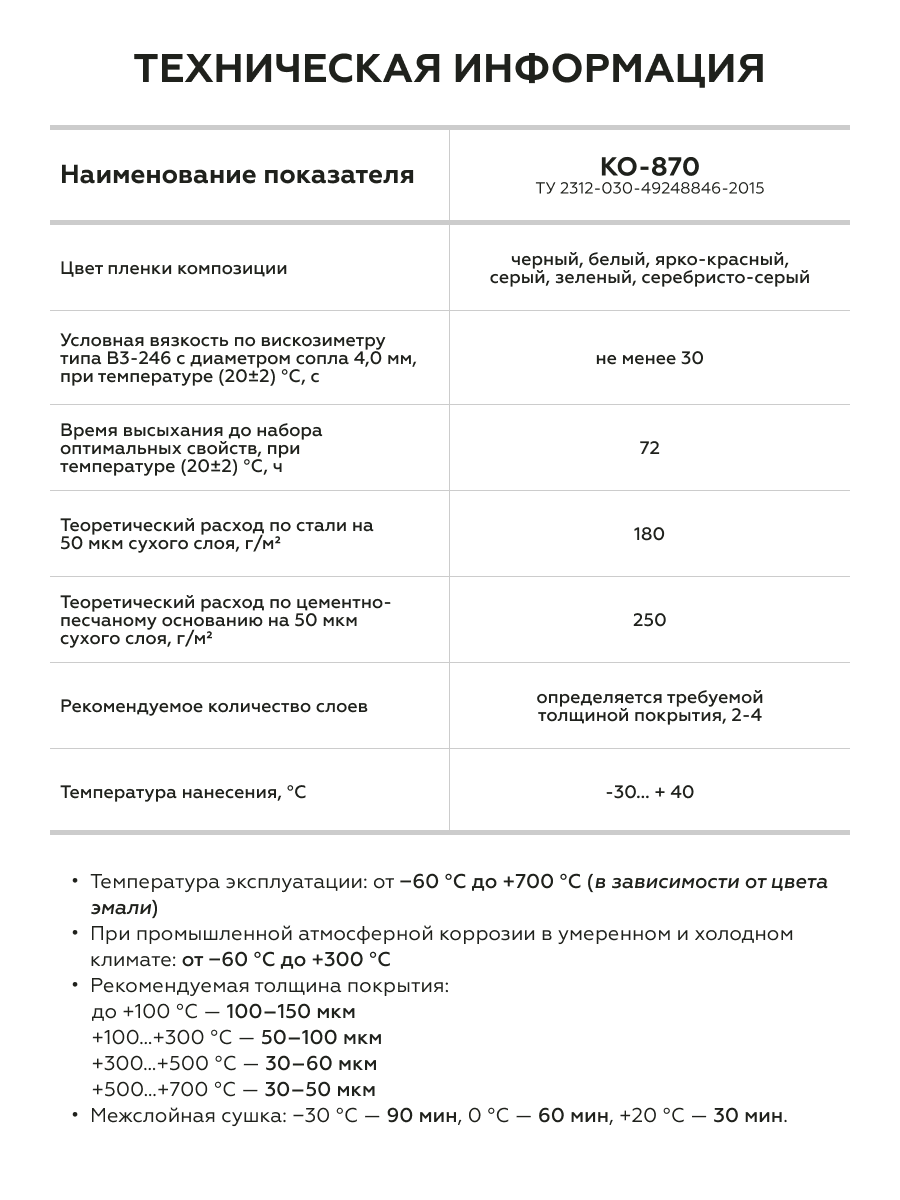

Состав и свойства

Основу эмали составляет кремнийорганическое связующее, обеспечивающее термостойкость и атмосферостойкость. Пигментная часть включает термостойкие наполнители, сохраняющие цвет и структуру пленки при длительном нагреве. В качестве растворителя применяются толуол, о-ксилол или фирменный растворитель CERTA.

Ключевые свойства материала:

• Термостойкость до 400 °C с допустимым изменением декоративных свойств до Ц5 по ГОСТ 9.407.
• Антикоррозионная защита стальных поверхностей в промышленной атмосфере.
• Атмосферостойкость в условиях умеренного и холодного климата.
• Эластичность пленки, исключающая растрескивание при термических деформациях.
• Гидрофобность — покрытие отталкивает влагу и не набухает при контакте с водой.

Теоретический расход неразбавленной эмали по стальному основанию на слой 50 мкм — 180 г/м². По не загрунтованным цементно-песчаным основаниям расход увеличивается до 250 г/м². Фактический расход зависит от способа нанесения, шероховатости поверхности и квалификации рабочих.

Условия эксплуатации

Сформированное покрытие сохраняет защитные свойства в интервале температур от минус 60 °C до плюс 400 °C. При нагреве возможны незначительные изменения декоративных свойств — потемнение или сдвиг оттенка, что допустимо по ГОСТ 9.407. Механическая прочность пленки сохраняется на протяжении всего срока службы при соблюдении технологии нанесения.

Время высыхания до набора оптимальных свойств при температуре 20 °C — 72 часа. Межслойная сушка при распылении — 30 минут при 20 °C, 60 минут при 0 °C и 90 минут при минус 30 °C. При нанесении кистью или валиком время межслойной сушки увеличивается в 2–3 раза.

Подготовка основания

Окрашиваемую поверхность очищают от механических загрязнений, водорастворимых солей, жиров, масел и ржавчины. Стальные поверхности обрабатывают абразивоструйным методом до степени Sa 2½ по ISO 8501-1:2007. Допускается механизированная очистка до степени St 3 для изделий, эксплуатируемых в слабоагрессивных условиях при температуре до 100 °C. Поверхность не должна иметь острых кромок, заусенцев и сварочных брызг.

Бетонные и цементно-песчаные основания очищают от пыли, грязи, масляных пятен и остатков старой краски. Влажность основания до глубины 20 мм не должна превышать 4% по массе. После очистки поверхность обеспыливают сжатым воздухом, очищенным от масла и влаги.

Обезжиривание

Обезжиривание проводят растворителем для красок CERTA, толуолом по ГОСТ 14710-78 или о-ксилолом по ГОСТ 9410-78. Запрещается использовать уайт-спирит, сольвент и бензин — эти растворители несовместимы с кремнийорганическим связующим. При отрицательных температурах применяют ацетон по ГОСТ 2768-84 или толуол.

Поверхность обезжиривают непосредственно перед окрашиванием. При работах на открытом воздухе повторное обезжиривание выполняют не позднее чем через 6 часов после механической обработки, внутри помещения — не позднее 24 часов. Поверхность в момент окрашивания должна быть сухой и чистой.

Приготовление материала

Перед применением эмаль тщательно перемешивают механическим способом или вручную до однородности по всему объему. При образовании пены или пузырей состав выдерживают в таре до их исчезновения. Температура эмали должна быть близка к температуре окрашиваемой поверхности.

При необходимости эмаль разбавляют растворителем CERTA, толуолом или о-ксилолом. Растворитель добавляют постепенно, небольшими порциями (не более 0,5% от массы эмали единовременно), при постоянном перемешивании. Суммарное количество растворителя не должно превышать 10% от массы эмали. При окрашивании при отрицательной температуре используют более летучий толуол: при температуре от 0 °C до минус 10 °C — не более 2%, при температуре от минус 10 °C до минус 30 °C — не более 5%.

Условия нанесения

Эмаль наносят при температуре окружающего воздуха от минус 30 °C до плюс 40 °C. Относительная влажность воздуха не должна превышать 80%. Запрещается окрашивание во время осадков, при скорости ветра более 10 м/с и при наличии на поверхности влаги или снега. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы.

Способ нанесения

При пневматическом распылении рекомендуются следующие параметры: расстояние от сопла до поверхности — 200–300 мм, давление воздуха — 1,5–2,5 кгс/см², диаметр сопла — 1,5–2,5 мм. При безвоздушном распылении: расстояние — 300–500 мм, рабочее давление — 80–150 бар, диаметр сопла — 0,33–0,43 мм, угол распыления — 20–40 градусов.

При нанесении кистью используют кисти из натуральных волокон. Движения должны быть однонаправленными, без втирания. Максимальная толщина одного сухого слоя при нанесении кистью — 30–50 мкм. На труднодоступные места (сварные швы, торцевые кромки, болтовые соединения) перед окрашиванием наносят полосовой слой кистью.

Эмаль наносят в 2–4 прохода в зависимости от требуемой толщины покрытия. При распылении в диаметре отпечатка факела должна образовываться ровная мокрая пленка без пропусков, подтеков и шагрени. Работы по окрашиванию больших площадей проводят в один проход с использованием материала одной партии.

Сушка и отверждение

Межслойная сушка при распылении составляет: 30 минут при +20 °C, 60 минут при 0 °C, 90 минут при минус 30 °C. При нанесении кистью или валиком время межслойной сушки увеличивается в 2–3 раза. Время высыхания до набора оптимальных свойств при +20 °C — 72 часа.

При эксплуатации покрытия при температуре выше 100 °C необходимо горячее отверждение. Окрашенное изделие выдерживают на воздухе не менее 1 часа, затем нагревают до рабочей температуры со скоростью 4±0,5 °C в минуту и выдерживают при этой температуре не менее 3 часов. При эксплуатации в агрессивных средах (минеральное масло, бензин) без воздействия повышенных температур требуется отверждение при температуре 250–400 °C в течение 30 минут.

Меры безопасности

Эмаль КО-870 относится к легковоспламеняющимся жидкостям. Работы проводят при достаточной вентиляции рабочей зоны. Используют средства индивидуальной защиты: резиновые перчатки, защитные очки, респираторы. Запрещается нанесение в закрытых помещениях, ямах и колодцах. В зоне радиусом 25 м от места работ запрещено курить, разводить огонь и производить сварочные работы. При загорании используют песок, кошму, асбестовое одеяло, пенные или углекислотные огнетушители.

Рекомендуемая толщина покрытия

Толщина сформированного покрытия определяется условиями эксплуатации. Чем выше рабочая температура, тем тоньше должен быть слой — это снижает внутренние напряжения в пленке и предотвращает растрескивание при нагреве.

Для эмали КО-870 ярко-красной с пределом термостойкости 400 °C оптимальная толщина покрытия составляет 30–60 мкм. Отклонение средней толщины от заданного значения не должно превышать 10%. При окрашивании при отрицательных температурах толщина одного сухого слоя не должна превышать 20 мкм, что требует увеличения количества проходов.

Теоретический расход неразбавленной эмали по стальному основанию на 50 мкм сухого слоя составляет 180 г/м². При окрашивании не загрунтованных цементно-песчаных оснований расход увеличивается до 250 г/м². Фактический расход зависит от способа нанесения, шероховатости поверхности и квалификации рабочих.

Цвет и фактура

Эмаль КО-870 в цвете ярко-красный соответствует RAL 3020 — насыщенный красный тон с высокой декоративной выразительностью. Покрытие формирует гладкую пленку с матовым характером поверхности. Матовый финиш снижает бликование при ярком освещении и придает окрашенной поверхности равномерный, спокойный вид.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении ярко-красный цвет сохраняет интенсивность, при дневном — проявляет легкий оранжевый подтон. Для соседних участков рекомендуется использовать материал одной партии.

При нагреве до рабочих температур возможно изменение декоративных свойств покрытия. По ГОСТ 9.407 допустимая степень изменения цвета для ярко-красного — до Ц5, что означает возможное потемнение или незначительное изменение оттенка. Это не влияет на защитные свойства покрытия, но должно учитываться при проектировании окрашенных объектов.

Вопросы и ответы

Как подготовить поверхность перед нанесением эмали?

Стальную поверхность очищают от ржавчины, окалины и загрязнений абразивоструйным методом до степени Sa 2½ по ISO 8501-1:2007 или механизированным инструментом до St 3. Бетонные основания очищают от пыли, масляных пятен и старой краски, влажность не должна превышать 4% по массе. После очистки поверхность обезжиривают толуолом, о-ксилолом или растворителем CERTA и обеспыливают.

Можно ли наносить эмаль на старое покрытие?

Нанесение на старое покрытие допускается только после проверки совместимости материалов. Слои старой краски, имеющие слабое сцепление с основанием, необходимо удалить. Поверхность должна быть чистой, сухой и не иметь следов коррозии. Рекомендуется выполнить пробное нанесение на небольшом участке.

Сколько сохнет эмаль?

Межслойная сушка при распылении составляет 30 минут при +20 °C, 60 минут при 0 °C и 90 минут при минус 30 °C. При нанесении кистью или валиком время увеличивается в 2–3 раза. Полное высыхание до набора оптимальных свойств при +20 °C — 72 часа.

Какой расход эмали?

Теоретический расход неразбавленной эмали по стальному основанию на 50 мкм сухого слоя — 180 г/м². При окрашивании не загрунтованных цементно-песчаных оснований расход увеличивается до 250 г/м². Фактический расход зависит от способа нанесения и шероховатости поверхности.

Можно ли наносить эмаль при минусовой температуре?

Да, эмаль можно наносить при температуре до минус 30 °C. При отрицательных температурах используют более летучий растворитель (толуол) и наносят тонкие слои толщиной до 20 мкм по сухому слою. Поверхность должна быть сухой, без влаги и снега.

Нужно ли грунтовать поверхность перед окраской?

Допускается нанесение эмали без предварительного грунтования. При необходимости применения грунта он не должен ухудшать эксплуатационные характеристики системы покрытия. Для конструкций, работающих при температурах до 400 °C, рекомендуется использовать термостойкие грунтовки, совместимые с кремнийорганическими эмалями.

Как хранить эмаль?

Эмаль хранят в плотно закрытой таре в сухом помещении, защищенном от прямых солнечных лучей и влаги, при температуре от минус 30 °C до плюс 40 °C. Гарантийный срок годности — 12 месяцев со дня изготовления. Транспортировку осуществляют по ГОСТ 9980.5.
