Эмаль КО-870 до 650°С серебристо-серый 25 кг

Эмаль КО-870 серебристо-серого цвета — это кремнийорганический состав для защиты стальных поверхностей от высокотемпературной коррозии. Материал рассчитан на длительную эксплуатацию при нагреве до 650 °C. Покрытие формирует гладкую матовую пленку с легким металлическим отливом за счет алюминиевой пудры.

Состав поставляется в металлическом евроведре массой 25 кг. Такой объем оптимален для промышленного применения и выполнения больших объемов окрасочных работ. Эмаль относится к категории атмосферостойких и антикоррозионных материалов для умеренного и холодного климата.

Назначение и область применения

Эмаль КО-870 применяется для защитно-декоративной окраски оборудования и конструкций, работающих при повышенных температурах. Основные объекты — дымовые трубы, печи, котлы, теплообменники, выхлопные системы, паропроводы и технологические трубопроводы. Материал подходит для защиты металлоконструкций в условиях промышленной атмосферы без прямого нагрева.

Состав наносится на поверхности из малоуглеродистой стали. Допускается окраска бетонных и цементно-песчаных оснований, предварительно подготовленных и не имеющих рыхлых слоев. Покрытие устойчиво к воздействию минеральных масел, нефтепродуктов и солей.

Состав и свойства

Основу эмали составляет кремнийорганическое связующее, устойчивое к термическим нагрузкам. Пигмент — алюминиевая пудра, которая придает серебристый оттенок и повышает термостойкость. Растворитель — толуол или о-ксилол, что определяет специфику работы с материалом.

Покрытие отличается высокой адгезией к стали, эластичностью и стойкостью к циклическим перепадам температур. Пленка не растрескивается при нагреве и охлаждении. Теоретический расход неразбавленной эмали — 180 г/м² на слой 50 мкм. После полного отверждения покрытие устойчиво к влаге и ультрафиолетовому излучению.

Условия эксплуатации

Покрытие рассчитано на длительную эксплуатацию при температурах от минус 60 до плюс 650 °C. При нагреве возможно потемнение или незначительное изменение оттенка — это не влияет на защитные характеристики. Срок службы зависит от условий эксплуатации и качества подготовки поверхности.

Подготовка основания

Поверхность очищают от механических загрязнений, ржавчины, окалины и следов старой краски. Очистку выполняют абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007. Для изделий в слабоагрессивных средах допускается механизированная очистка до степени St 3. Поверхность должна быть без острых кромок, заусенцев и сварочных брызг.

Обезжиривание

Обезжиривание проводят растворителем для красок CERTA, толуолом или о-ксилолом. Не допускается использование уайт-спирита, сольвента и бензина. При отрицательных температурах применяют ацетон или толуол. Поверхность в момент окрашивания должна быть сухой и чистой.

Приготовление материала

Перед нанесением эмаль тщательно перемешивают механическим или ручным способом до однородности. При образовании пены состав выдерживают до ее исчезновения. При необходимости эмаль разбавляют растворителем CERTA, толуолом или о-ксилолом. Суммарное количество растворителя не должно превышать 10 % от массы эмали. Растворитель добавляют постепенно, небольшими порциями, при постоянном перемешивании.

Условия нанесения

Температура окружающего воздуха — от минус 30 до плюс 40 °C. Относительная влажность — не более 80 %. Запрещается наносить эмаль во время осадков и при наличии на поверхности влаги или снега. При распылении скорость ветра не должна превышать 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы.

Способ нанесения

Эмаль наносят пневматическим или безвоздушным распылением, кистью или валиком. При пневматическом распылении расстояние от сопла до поверхности — 200–300 мм, давление воздуха — 1,5–2,5 кгс/см², диаметр сопла — 1,5–2,5 мм. При безвоздушном распылении расстояние — 300–500 мм, рабочее давление — 80–150 бар, диаметр сопла — 0,33–0,43 мм. Кисть применяют из натуральных волокон, движения должны быть однонаправленными, без втирания.

На труднодоступные места — сварные швы, торцевые кромки, болтовые соединения — перед окрашиванием наносят полосовой слой кистью. При распылении в диаметре отпечатка факела должна образовываться ровная мокрая пленка без пропусков и подтеков. Большие площади окрашивают за один проход с использованием материала одной партии.

Сушка и отверждение

Время межслойной сушки при распылении составляет: при минус 30 °C — 90 минут, при 0 °C — 60 минут, при плюс 20 °C — 30 минут. При нанесении кистью или валиком время межслойной сушки увеличивается в 2–3 раза. Полное высыхание до набора оптимальных свойств при плюс 20 °C — 72 часа.

При эксплуатации покрытия при температуре выше 100 °C проводят горячее отверждение: выдержка на воздухе не менее 1 часа, нагрев до рабочей температуры со скоростью 4 ± 0,5 °C в минуту, выдержка при рабочей температуре не менее 3 часов.

Меры безопасности

Эмаль КО-870 относится к легковоспламеняющимся жидкостям. Работы проводят при достаточной вентиляции. Используют средства индивидуальной защиты: резиновые перчатки, защитные очки, респиратор. Запрещается нанесение в закрытых помещениях, ямах и колодцах. В зоне радиусом 25 м от места работ запрещены курение, огонь и сварочные работы. При загорании применяют песок, кошму, углекислотный или пенный огнетушитель.

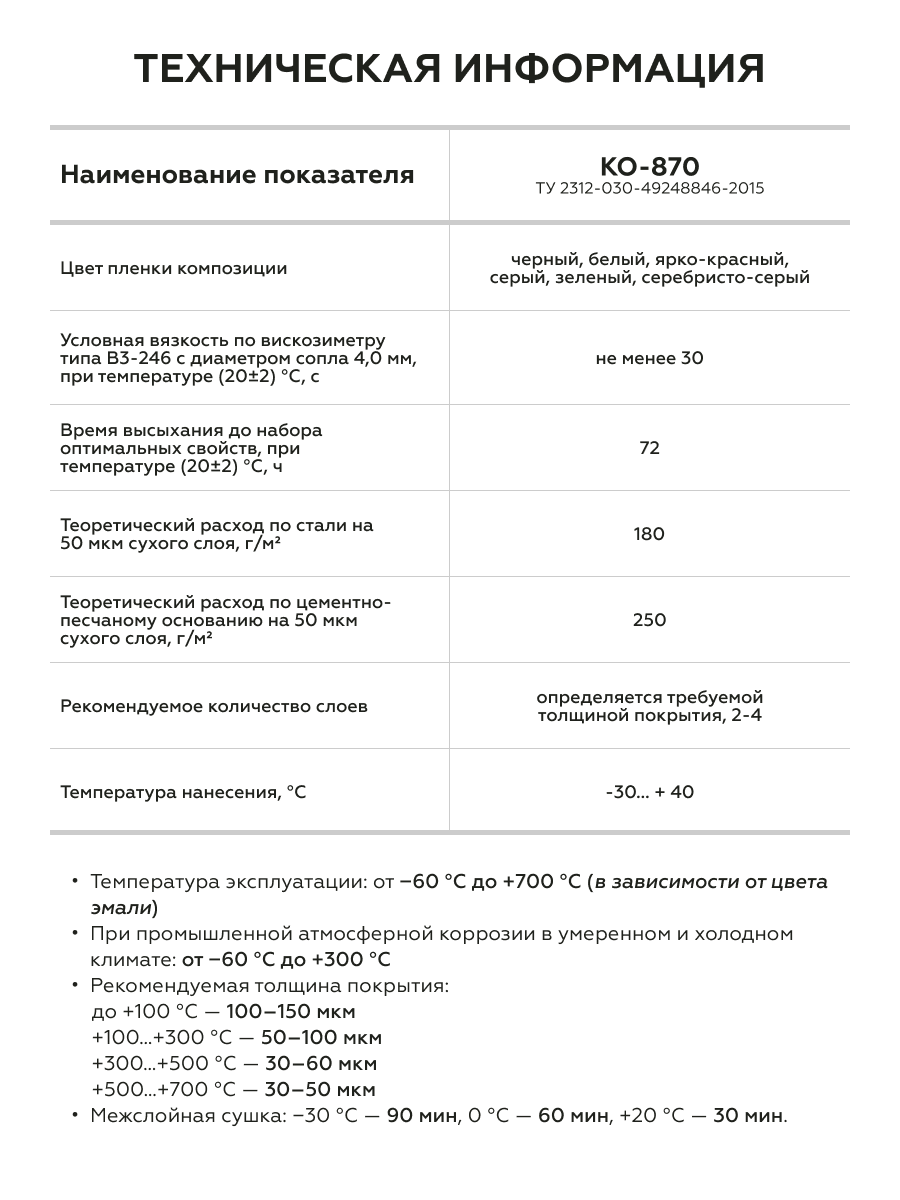

Рекомендуемая толщина покрытия

Толщина сформированного покрытия зависит от температуры эксплуатации. Чем выше рабочая температура, тем тоньше должен быть слой — это снижает внутренние напряжения в пленке и предотвращает ее разрушение при нагреве.

Толщина покрытия не должна отклоняться от среднего значения более чем на 10 %. Количество слоев определяется требуемой толщиной и методом нанесения. При окрашивании при отрицательных температурах наносят дополнительные слои для достижения заданной толщины.

Цвет и фактура

Эмаль КО-870 формирует гладкое матовое покрытие серебристо-серого цвета с легким металлическим отливом. Металлический характер поверхности обусловлен алюминиевой пудрой, входящей в состав пигментной части.

Интенсивность блеска и оттенок зависят от техники нанесения. При распылении с разным давлением и расстоянием до поверхности металлический эффект может проявляться по-разному. При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении металлический блеск усиливается, при дневном — становится более сдержанным. Для получения равномерного оттенка на больших площадях используют материал одной партии и наносят его за один проход.

При нагреве покрытия до рабочих температур возможно изменение декоративных свойств — потемнение или незначительное изменение оттенка. Это допустимое явление, не влияющее на защитные характеристики. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Как подготовить поверхность перед нанесением?

Поверхность очищают от ржавчины, окалины и загрязнений абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007. Сварные швы и кромки подготавливают до P3 по ISO 8501-3. Допускается механизированная очистка до St 3 для слабоагрессивных сред. После очистки поверхность обеспыливают и обезжиривают толуолом или о-ксилолом.

Можно ли наносить эмаль на старое покрытие?

Нанесение на старое покрытие допускается только после проверки на совместимость. Старую краску, имеющую слабое сцепление, удаляют. Поверхность должна быть чистой, сухой и не иметь отслоений. При несовместимости материалов старую краску полностью удаляют абразивоструйным методом.

Сколько сохнет эмаль?

Межслойная сушка при плюс 20 °C — 30 минут при распылении. При нанесении кистью время увеличивается в 2–3 раза. Полное высыхание до набора оптимальных свойств — 72 часа при плюс 20 °C. При отрицательных температурах время сушки увеличивается: при минус 30 °C межслойная сушка составляет 90 минут.

Какой расход у эмали?

Теоретический расход неразбавленной эмали по стальному основанию — 180 г/м² на слой 50 мкм. Фактический расход зависит от метода нанесения, шероховатости поверхности и квалификации рабочих. При безвоздушном распылении потери составляют 10–15 %, при пневматическом — до 20 %.

Можно ли наносить эмаль при минусовой температуре?

Да, эмаль наносят при температуре от минус 30 °C. При отрицательных температурах используют более летучий растворитель — толуол. Слои наносят тонкими, до 20 мкм по сухому слою. Температура поверхности должна быть на 3 °C выше точки росы.

Нужно ли грунтовать поверхность перед окраской?

Допускается нанесение эмали без предварительного грунтования. Применяемый грунт не должен ухудшать эксплуатационные характеристики системы покрытия. При использовании грунта проверяют совместимость с эмалью КО-870.

Как хранить эмаль?

Эмаль хранят в плотно закрытой таре в сухом помещении при температуре от минус 30 до плюс 40 °C. Срок годности — 12 месяцев со дня изготовления. Беречь от прямых солнечных лучей и влаги. Не допускать контакта с открытым огнем.
