Эмаль КО-870 до 400°С серый (~RAL 7040) 25 кг

Эмаль КО-870 серый (~RAL 7040) — это однокомпонентный кремнийорганический материал для антикоррозионной защиты стальных и цементно-песчаных поверхностей. Состав рассчитан на длительную эксплуатацию при нагреве до +400 °C в условиях промышленной атмосферы. Однокомпонентная система не требует смешивания с отвердителем, что упрощает логистику и проведение работ на объекте.

Покрытие формирует гладкую матовую пленку, устойчивую к перепадам температур, влаге и умеренно агрессивным средам. Материал сохраняет защитные свойства при нагреве до +400 °C, что делает его пригодным для окраски печей, каминов, дымоходов и технологического оборудования. Эмаль поставляется в металлическом евроведре массой нетто 25 кг.

Назначение и область применения

Эмаль КО-870 серый (~RAL 7040) предназначена для защитно-декоративной окраски стальных конструкций и цементно-песчаных оснований, эксплуатируемых при повышенных температурах. Материал применяется для окраски дымовых труб, печного оборудования, каминов, теплообменников и выхлопных систем, подвергающихся нагреву до +400 °C. Покрытие эффективно защищает металлоконструкции от атмосферной коррозии в интервале температур от −60 °C до +300 °C.

Состав подходит для окраски оборудования нефтегазового и энергетического комплекса, технологических трубопроводов, металлической кровли и фасадных элементов. Благодаря устойчивости к минеральным маслам и нефтепродуктам, эмаль применяется для защиты деталей двигателей, корпусов механизмов и узлов, контактирующих с техническими жидкостями. На цементно-песчаных основаниях материал защищает поверхность от водонасыщения и разрушения под воздействием атмосферных факторов.

Состав и свойства

Эмаль КО-870 изготовлена на основе кремнийорганического связующего, которое обеспечивает термостойкость и атмосферостойкость покрытия. В состав входят пигменты, устойчивые к воздействию высоких температур, и ароматические растворители — толуол и о-ксилол. Кремнийорганическая основа формирует пространственную структуру пленки, которая сохраняет эластичность при нагреве и охлаждении, предотвращая растрескивание и отслаивание.

Покрытие характеризуется высокой адгезией к стали и бетону, устойчивостью к ультрафиолетовому излучению и перепадам температур. Материал не требует предварительного грунтования, что сокращает количество технологических операций и снижает стоимость защитного покрытия. Эмаль образует матовую гладкую пленку, которая не выгорает и не меняет оттенок при длительном воздействии солнечного света. Теоретический расход неразбавленной эмали по стальному основанию — 180 г/м² на 50 мкм сухого слоя.

Условия эксплуатации

Покрытие на основе эмали КО-870 сохраняет защитные свойства в интервале температур от −60 °C до +400 °C для серого цвета. Материал устойчив к воздействию промышленной атмосферы, солей и минеральных масел. Срок службы покрытия зависит от условий эксплуатации и качества подготовки поверхности. При соблюдении технологии нанесения и рекомендуемой толщины покрытие сохраняет защитные свойства в течение длительного времени без потери декоративных характеристик.

Подготовка основания

Окрашиваемую поверхность очищают от механических загрязнений, ржавчины, окалины и следов старой краски. Для стальных поверхностей применяют абразивоструйную очистку до степени Sa 2½ по ISO 8501-1:2007. Допускается механизированная очистка до степени St 3 для изделий, эксплуатируемых при температуре до +100 °C. Бетонные и цементно-песчаные основания выдерживают не менее 28 суток после укладки, влажность основания до глубины 20 мм — не более 4%.

Обезжиривание

Обезжиривание выполняют растворителем для красок CERTA, толуолом или о-ксилолом. При отрицательных температурах используют ацетон, толуол или растворитель CERTA. Запрещается применять уайт-спирит, сольвент и бензин. После очистки поверхность обдувают сжатым воздухом, очищенным от масла и влаги, для удаления пыли. Поверхность в момент окрашивания должна быть сухой и чистой.

Приготовление материала

Перед нанесением эмаль тщательно перемешивают в таре механическим способом или вручную до однородной массы по всему объему. При образовании пены или пузырей материал выдерживают в таре до их исчезновения. При необходимости эмаль разбавляют толуолом, о-ксилолом или растворителем CERTA. Растворитель добавляют постепенно, небольшими порциями, при постоянном перемешивании. Суммарное количество растворителя не должно превышать 10% от массы эмали.

Условия нанесения

Температура окружающего воздуха при нанесении — от −30 °C до +40 °C. Относительная влажность воздуха — не более 80%. Запрещается наносить эмаль во время осадков, при наличии на поверхности влаги или снега. При распылении скорость ветра не должна превышать 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы. Температура эмали должна быть близка к температуре окрашиваемой поверхности.

Способ нанесения

Эмаль наносят пневматическим или безвоздушным распылением, кистью или валиком. При пневматическом распылении расстояние от сопла до поверхности — 200–300 мм, давление воздуха — 1,5–2,5 кгс/см², диаметр сопла — 1,5–2,5 мм. При безвоздушном распылении расстояние — 300–500 мм, рабочее давление — 80–150 бар, диаметр сопла — 0,33–0,43 мм. Кистью наносят эмаль однонаправленными движениями без втирания. На труднодоступные места — сварные швы, торцевые кромки, болтовые соединения — перед окрашиванием наносят «полосовой слой» кистью.

При нанесении на поверхности должна образовываться ровная «мокрая» пленка без пропусков, подтеков и шагрени. Окрашивание больших площадей выполняют в один проход с использованием материала одной партии. При отрицательных температурах эмаль наносят тонкими слоями толщиной до 20 мкм по сухому слою. Количество слоев определяется требуемой толщиной покрытия и методом нанесения.

Сушка и отверждение

Межслойная сушка при распылении составляет не менее 30 минут при +20 °C, 60 минут при 0 °C и 90 минут при −30 °C. При нанесении кистью или валиком время межслойной сушки увеличивается в 2–3 раза. Время высыхания покрытия до набора оптимальных свойств при +20 °C — 72 часа. При эксплуатации покрытия при температуре выше +100 °C требуется горячее отверждение: выдержка на воздухе не менее 1 часа, нагрев до рабочей температуры со скоростью 4±0,5 °C в минуту, выдержка при рабочей температуре не менее 3 часов.

Меры безопасности

Эмаль КО-870 относится к легковоспламеняющимся жидкостям. Работы выполняют при достаточной вентиляции рабочей зоны. Используют средства индивидуальной защиты: резиновые перчатки, защитные очки, респираторы. Запрещается производить нанесение в закрытых помещениях, ямах и колодцах. В зоне радиусом 25 м от места работ запрещается курить, разводить огонь и производить сварочные работы. При попадании материала на кожу удаляют его очищающим кремом, затем промывают водой с мылом. Для тушения используют песок, кошму, углекислотные или пенные огнетушители.

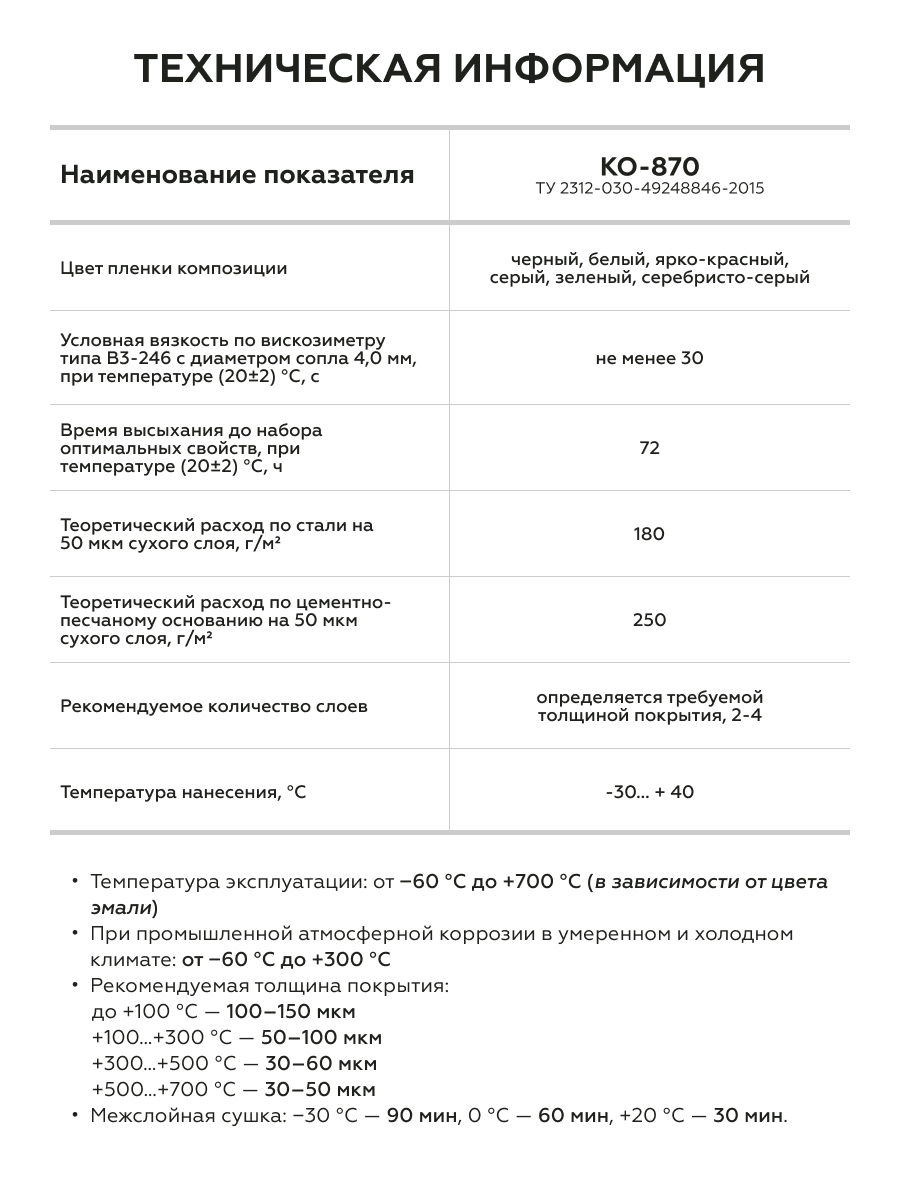

Рекомендуемая толщина покрытия

Правильно подобранная толщина покрытия определяет срок службы защитной системы. Слишком тонкий слой не обеспечивает надежной защиты от коррозии, а избыточная толщина может привести к растрескиванию пленки при термических циклах. Для эмали КО-870 рекомендуемая толщина зависит от температуры эксплуатации.

Толщина сформированного покрытия не должна отклоняться от среднего значения более чем на 10%. При окрашивании при отрицательных температурах для достижения заданной толщины требуется нанесение дополнительных слоев. Контроль толщины выполняют толщиномером после полного высыхания покрытия.

Цвет и фактура

Эмаль КО-870 доступна в сером цвете, ориентир — RAL 7040. Покрытие формирует гладкую матовую пленку. Серый оттенок относится к нейтральным тонам, которые не выгорают и сохраняют насыщенность при длительном воздействии ультрафиолетового излучения. При выборе оттенка сверяйте его с соседними серыми тонами по каталогу RAL, так как восприятие цвета может отличаться в зависимости от освещения и фактуры основания.

При нагреве покрытия до рабочих температур возможно незначительное изменение декоративных свойств — потемнение или изменение оттенка. Это допустимо и не влияет на защитные характеристики покрытия. Степень изменения цвета зависит от температуры эксплуатации и длительности нагрева. Для серого цвета при температуре до +400 °C изменение декоративных свойств соответствует баллу Ц5 по ГОСТ 9.407-2015.

Перед началом работ рекомендуется выполнить выкрас на остывшем металле для оценки фактического оттенка. Сохраняйте этикетку и паспорт качества до окончания окрасочных работ.

Вопросы и ответы

Как подготовить стальную поверхность перед окрашиванием?

Поверхность очищают от ржавчины, окалины и загрязнений абразивоструйным методом до степени Sa 2½ по ISO 8501-1:2007. Допускается механизированная очистка до St 3 для изделий, работающих при температуре до +100 °C. После очистки поверхность обезжиривают толуолом, о-ксилолом или растворителем CERTA и обеспыливают сжатым воздухом.

Можно ли наносить эмаль на старое покрытие?

Нанесение на старое лакокрасочное покрытие допускается только после проверки на совместимость. Слои старой краски, имеющие слабое сцепление с поверхностью, должны быть удалены. При наличии сомнений в совместимости рекомендуется полностью удалить старое покрытие и подготовить поверхность заново.

Сколько сохнет эмаль КО-870?

Время межслойной сушки при распылении — не менее 30 минут при +20 °C. Полное высыхание до набора оптимальных свойств — 72 часа при +20 °C. При более низких температурах время сушки увеличивается. При эксплуатации покрытия при температуре выше +100 °C требуется горячее отверждение.

Какой расход эмали?

Теоретический расход неразбавленной эмали по стальному основанию — 180 г/м² на 50 мкм сухого слоя. При окрашивании цементно-песчаных оснований расход увеличивается до 250 г/м². Фактический расход зависит от способа нанесения, шероховатости поверхности и квалификации рабочих.

Можно ли наносить эмаль при отрицательной температуре?

Да, эмаль КО-870 можно наносить при температуре до −30 °C. При отрицательных температурах материал наносят тонкими слоями толщиной до 20 мкм по сухому слою. Для разбавления используют более летучие растворители — толуол. При температуре от 0 °C до −10 °C добавляют не более 2% растворителя, при температуре от −10 °C до −30 °C — не более 5%.

Как хранить эмаль?

Эмаль хранят в плотно закрытой таре в сухом помещении при температуре от −30 °C до +40 °C, защищая от прямых солнечных лучей и влаги. Гарантийный срок годности — 12 месяцев со дня изготовления. При соблюдении условий хранения материал сохраняет свойства в течение всего срока годности.

Требуется ли грунтовка перед нанесением эмали?

Нет, эмаль КО-870 допускается наносить без предварительного грунтования. При необходимости применения грунта он не должен ухудшать эксплуатационные характеристики системы покрытия. Рекомендуется проверить совместимость грунта с эмалью перед началом работ.
