Эмаль КО-870 до 600°С черный (~RAL 9004)

Эмаль КО-870 — кремнийорганический состав для защиты стальных и цементно-песчаных поверхностей от высокотемпературной коррозии. Материал рассчитан на длительную эксплуатацию при нагреве до 600 °C и воздействии промышленной атмосферы в умеренном и холодном климате.

Покрытие формирует матовую плёнку с гладкой текстурой. Цвет — чёрный, ориентир RAL 9004. Эмаль поставляется в ведре 25 кг.

Назначение и область применения

Эмаль предназначена для окраски оборудования и металлоконструкций, работающих в условиях постоянного или циклического нагрева. Типичные объекты — дымовые трубы, паропроводы, теплообменники, выхлопные системы, печи, камины, котлы.

Материал подходит для защиты бетонных и цементно-песчаных оснований: фундаментов, фасадных элементов. Требование — влажность основания не более 4 % по массе на глубине 20 мм.

Покрытие сохраняет работоспособность в интервале от минус 60 °C до плюс 600 °C. Это позволяет применять эмаль для наружных работ в северных регионах и для объектов с высокотемпературными режимами.

Состав и свойства

Основу эмали составляет кремнийорганическое связующее, обеспечивающее термостойкость и устойчивость к резким перепадам температур. Пигментная часть включает термостойкие наполнители, сохраняющие стабильность цвета при нагреве. Растворитель — ароматический углеводород.

Плёнка после отверждения приобретает гидрофобные свойства. Это снижает водонасыщение основания и предотвращает развитие коррозии под покрытием. Материал устойчив к ультрафиолетовому излучению, не мелеет и не растрескивается при циклическом нагреве и охлаждении.

Эмаль совместима с грунтовочными составами, не ухудшающими её эксплуатационные характеристики. Допускается нанесение без предварительного грунтования. Теоретический расход по стальному основанию — 180 г/м² при толщине 50 мкм.

Условия эксплуатации

Время высыхания до набора оптимальных свойств при +20 °C — 72 часа. При эксплуатации покрытия при температуре выше 100 °C требуется постепенный нагрев до рабочей температуры со скоростью 4±0,5 °C в минуту. Отверждение при рабочей температуре — не менее 3 часов.

При последующих остановках и вводах оборудования горячее отверждение не требуется. При эксплуатации в средах с минеральным маслом или бензином без воздействия повышенных температур необходимо горячее отверждение при 250–400 °C в течение 30 минут.

Срок службы покрытия зависит от температуры эксплуатации, толщины плёнки и качества подготовки поверхности.

Подготовка основания

Очистите поверхность от загрязнений, ржавчины, окалины и следов старых покрытий. Для стальных оснований применяйте абразивоструйную очистку до степени Sa 2 ½ по ISO 8501-1:2007. При окрашивании изделий, эксплуатируемых при температуре до 100 °C, допускается механизированная очистка до St 3.

Удалите водорастворимые соли обмывом пресной водой под высоким давлением, если их содержание превышает 100 мг/м². Бетонные и цементно-песчаные основания должны быть выдержаны не менее 28 суток. Влажность основания на глубине 20 мм — не более 4 % по массе.

Обезжиривание

Обезжирьте поверхность толуолом, о-ксилолом или растворителем CERTA. При отрицательных температурах используйте ацетон, толуол или растворитель CERTA. Не применяйте уайт-спирит, сольвент и бензин.

После обезжиривания поверхность должна быть сухой и чистой. При проверке белой хлопчатобумажной тканью на ней не должно оставаться следов.

Приготовление материала

Тщательно перемешайте эмаль в таре механическим или ручным способом до однородности по всему объёму. При образовании пены выдержите материал до её исчезновения.

При необходимости разбавьте эмаль толуолом, о-ксилолом или растворителем CERTA. Добавляйте растворитель постепенно, небольшими порциями — не более 0,5 % от массы эмали единовременно. Суммарное количество растворителя не должно превышать 10 %.

При окрашивании при отрицательной температуре используйте для разбавления толуол. При температуре от 0 до −10 °C добавляйте не более 2 % растворителя, при −10…−30 °C — не более 5 %.

Рабочая вязкость по вискозиметру ВЗ-246 с диаметром отверстия 4 мм при 20 °C: для пневматического распыления — 20–25 с, для безвоздушного — 35–50 с, для кисти и валика — 30–50 с.

Условия нанесения

Температура окружающей среды — от минус 30 °C до плюс 40 °C. Относительная влажность воздуха — не более 80 %. Запрещается окрашивание во время осадков, при скорости ветра более 10 м/с и при наличии на поверхности влаги или снега.

Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы. Температура эмали должна быть близка к температуре окрашиваемой поверхности.

Способ нанесения

При пневматическом распылении используйте сопло диаметром 1,5–2,5 мм, давление воздуха 1,5–2,5 кгс/см², расстояние до поверхности 200–300 мм. При безвоздушном распылении применяйте сопла 0,33, 0,38 или 0,43 мм, рабочее давление 80–150 бар, расстояние 300–500 мм.

При нанесении кистью используйте кисти из натуральных волокон. Движения должны быть однонаправленными, без втирания. Максимальная толщина одного сухого слоя при нанесении кистью — 30–50 мкм.

На труднодоступные места — сварные швы, торцевые кромки, болтовые соединения — перед окрашиванием нанесите полосовой слой кистью. Окрашивание больших площадей проводите за один проход, используя материал одной партии.

Сушка и отверждение

Время межслойной сушки при распылении — не менее 30 минут при +20 °C, 60 минут при 0 °C, 90 минут при −30 °C. При нанесении кистью или валиком время межслойной сушки увеличивается в 2–3 раза. Время высыхания до набора оптимальных свойств при +20 °C — 72 часа.

При эксплуатации покрытия при температуре выше 100 °C выполните горячее отверждение. Выдержите покрытие на воздухе не менее 1 часа после окончания окрашивания. Поднимайте температуру до рабочей со скоростью 4±0,5 °C в минуту. Отверждайте покрытие при рабочей температуре не менее 3 часов.

Меры безопасности

Работайте в средствах индивидуальной защиты: резиновых перчатках, защитных очках, респираторе. Обеспечьте проветривание рабочей зоны. Запрещается нанесение эмали в закрытых помещениях, ямах и колодцах.

Эмаль относится к легковоспламеняющимся жидкостям. В зоне радиусом 25 м от места работ запрещены курение, открытый огонь и сварочные работы. При загорании используйте песок, кошму, асбестовое одеяло, пенный или углекислотный огнетушитель.

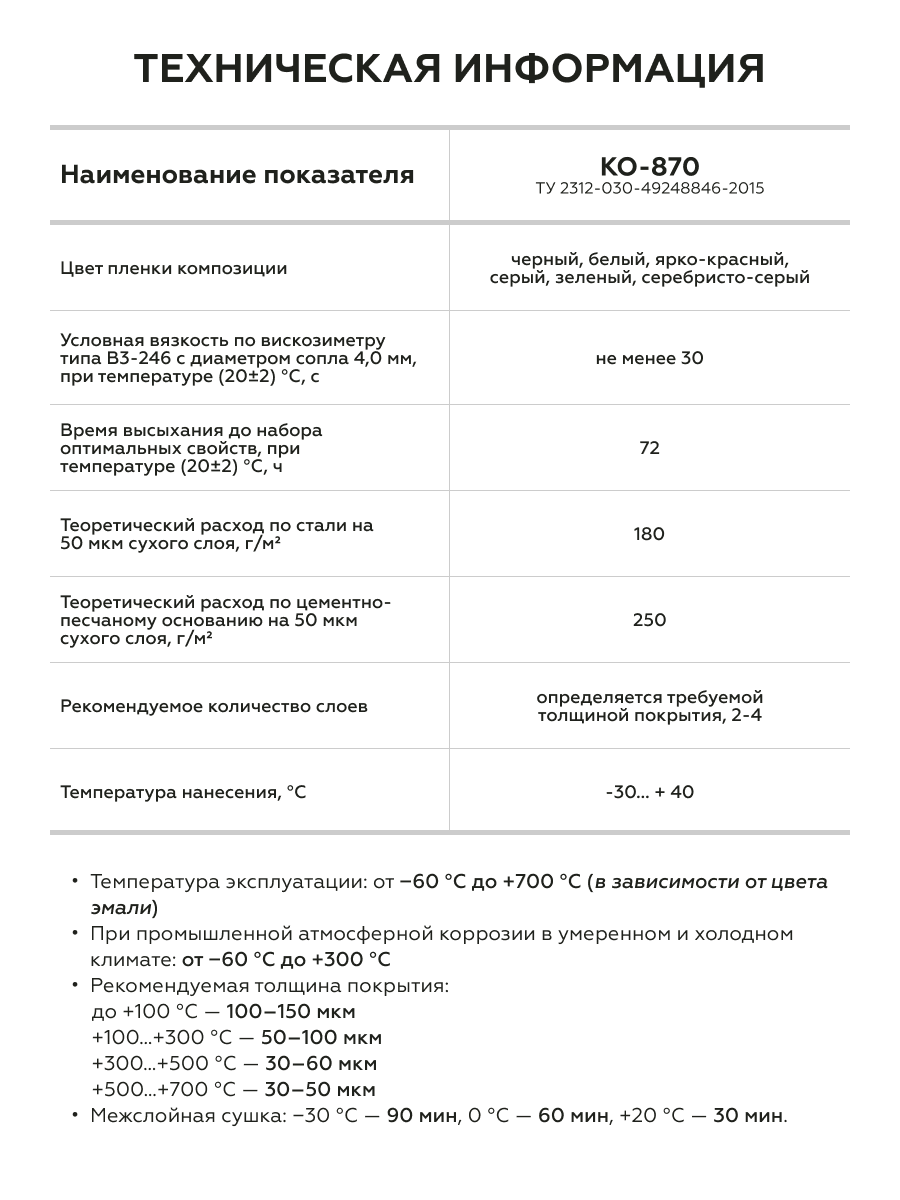

Рекомендуемая толщина покрытия

Толщина плёнки напрямую влияет на термостойкость и срок службы покрытия. Слишком тонкий слой не обеспечивает надёжную защиту от коррозии, а избыточный — может растрескиваться при резких перепадах температуры. Выбирайте толщину в зависимости от температуры эксплуатации.

Средняя толщина сформированного покрытия не должна отклоняться от заданного значения более чем на 10 %. Количество слоёв определяется общей требуемой толщиной и толщиной одного слоя, которая зависит от метода нанесения. При отрицательных температурах наносите эмаль тонкими слоями — до 20 мкм по сухому слою.

Теоретический расход неразбавленной эмали по стальному основанию — 180 г/м² при толщине 50 мкм. При окрашивании не загрунтованных цементно-песчаных оснований расход увеличивается до 250 г/м². Фактический расход зависит от способа нанесения, шероховатости поверхности и квалификации рабочих.

Цвет и фактура

Эмаль КО-870 в чёрном исполнении формирует матовую плёнку с гладкой текстурой. Цвет ориентирован на RAL 9004 — глубокий чёрный без выраженного оттенка.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении чёрный цвет сохраняет глубину, но может проявлять лёгкий серый подтон. При боковом освещении возможна незначительная неравномерность тона, что характерно для кремнийорганических покрытий с матовой фактурой.

После теплового воздействия возможно изменение декоративных свойств покрытия. Для чёрного цвета при температуре до 600 °C изменение цвета соответствует баллу Ц3 по ГОСТ 9.407-2015 — допускается заметное изменение оттенка без потери защитных свойств.

Для соседних участков рекомендуется использовать материал одной партии. Перед началом работ сверьте выкрас на остывшем металле. Сохраняйте этикетку и паспорт партии до окончания работ.

Как подготовить стальную поверхность перед окрашиванием?

Очистите поверхность от ржавчины, окалины и загрязнений абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007. При эксплуатации при температуре до 100 °C допускается механизированная очистка до St 3. Обезжирьте поверхность толуолом, о-ксилолом или растворителем CERTA. Не используйте уайт-спирит, сольвент и бензин.

Можно ли наносить эмаль на старое покрытие?

Нанесение на старое покрытие допускается только после проверки на совместимость. Удалите отслаивающиеся и разрушенные слои до степени меления. Поверхность должна быть чистой, сухой и не иметь следов масел и жиров. При сомнениях в совместимости выполните тестовое окрашивание небольшого участка.

Сколько сохнет эмаль?

Время межслойной сушки при распылении — не менее 30 минут при +20 °C. При нанесении кистью или валиком время увеличивается в 2–3 раза. Полное высыхание до набора оптимальных свойств при +20 °C — 72 часа. При отрицательных температурах время сушки увеличивается.

Какой расход эмали?

Теоретический расход неразбавленной эмали по стальному основанию — 180 г/м² при толщине 50 мкм. При окрашивании не загрунтованных цементно-песчаных оснований расход увеличивается до 250 г/м². Фактический расход зависит от способа нанесения и шероховатости поверхности.

Можно ли наносить эмаль при отрицательной температуре?

Да, эмаль можно наносить при температуре до минус 30 °C. При отрицательных температурах разбавляйте эмаль толуолом: при 0…−10 °C — не более 2 %, при −10…−30 °C — не более 5 % от массы. Наносите эмаль тонкими слоями — до 20 мкм по сухому слою. Поверхность должна быть сухой, без снега и инея.

Нужно ли грунтовать поверхность перед нанесением эмали?

Допускается нанесение эмали без предварительного грунтования. При необходимости используйте грунт, не ухудшающий эксплуатационные характеристики системы покрытия. Применяемый грунт должен быть совместим с кремнийорганической эмалью.

Как хранить эмаль?

Храните эмаль в плотно закрытой таре в сухом помещении при температуре от минус 30 °C до плюс 40 °C. Защищайте от прямого воздействия солнечных лучей и влаги. Срок годности — 12 месяцев со дня изготовления. Не допускайте хранения на рабочем месте более суточного запаса материалов.

Требуется ли горячее отверждение покрытия?

При эксплуатации покрытия при температуре выше 100 °C необходимо горячее отверждение. Выдержите покрытие на воздухе не менее 1 часа, затем поднимайте температуру со скоростью 4±0,5 °C в минуту до рабочей. Отверждайте покрытие при рабочей температуре не менее 3 часов. При последующих вводах оборудования горячее отверждение не требуется.
