Атмосферостойкая, термостойкая грунт-эмаль ОС-12-03 (ТУ 84-725-78) светло-серый (~RAL 7035) до 300°С, 25 кг

Органосиликатная грунт-эмаль ОС-12-03 (ТУ 84-725-78) — однокомпонентный состав для антикоррозионной защиты металлических, бетонных и железобетонных конструкций. Материал формирует атмосферостойкое термостойкое покрытие, выдерживающее нагрев до +300 °C и сохраняющее эластичность при морозе до −60 °C. Поставляется в ведре 25 кг, цвет — светло-серый, ориентир ~RAL 7035, финиш — матовый.

Грунт-эмаль допускается наносить без предварительного грунтования, что сокращает время подготовительных работ и снижает общий расход системы. Состав востребован при строительстве и ремонте объектов энергетики, нефтегазового комплекса, металлургии, ЖКХ и транспортной инфраструктуры.

Назначение и область применения

Материал разработан для защиты объектов промышленной и гражданской инфраструктуры, эксплуатируемых в условиях открытой атмосферы и повышенных температур. ОС-12-03 применяется для окраски:

• дымовых труб и газоходов;
• металлоконструкций, опор ЛЭП и контактной сети;
• трубопроводов и емкостей;
• строительных ферм и несущих элементов;
• бетонных фасадов, цоколей, тоннелей и фундаментов.

Покрытие эффективно работает в промышленной атмосфере коррозионных категорий С1–С3 по ISO 12944-2. Материал выдерживает длительное воздействие атмосферных осадков, перепадов температур и ультрафиолетового излучения.

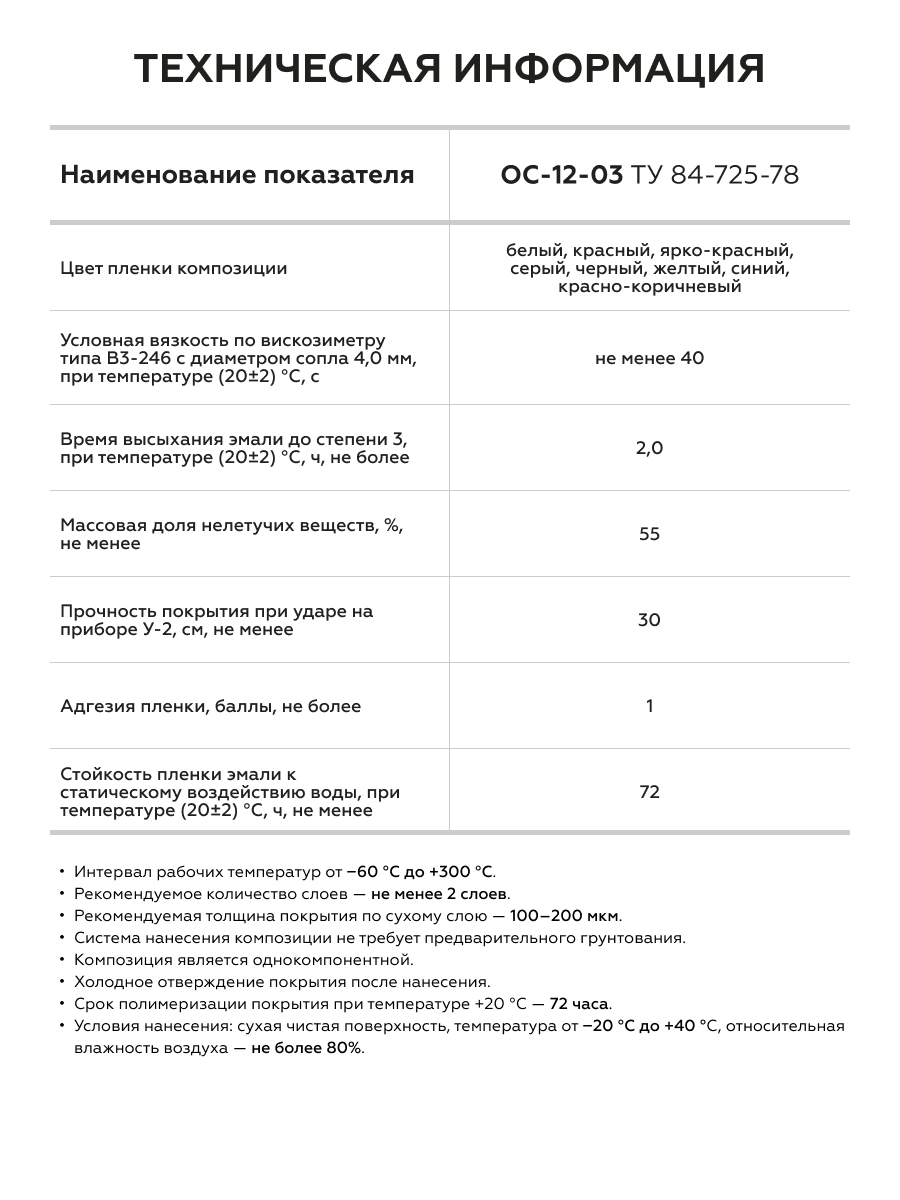

Состав и свойства

Основу композиции составляют органосиликатные связующие, которые после отверждения образуют пространственную полимерную сетку. Такая структура обеспечивает сочетание высокой адгезии к стали и бетону с термостойкостью до +300 °C. Покрытие остается стабильным при циклическом нагреве и охлаждении, не растрескивается и не отслаивается при резких перепадах температур.

Массовая доля нелетучих веществ — не менее 55%, что гарантирует получение заданной толщины сухого слоя при теоретическом расходе 350 г/м² на 100 мкм. Материал относится к группе трудногорючих покрытий, что подтверждено результатами испытаний. По заключению ЦНИИПСК им. Мельникова, композиция включена в СНиП 2.03.11-85 «Защита строительных конструкций от коррозии».

В качестве растворителя применяется толуол, о-ксилол или растворитель для красок CERTA. Использование уайт-спирита, сольвента или бензина запрещено: эти растворители нарушают процесс пленкообразования и ухудшают адгезию покрытия.

Условия эксплуатации

Сформированное покрытие сохраняет защитные свойства в диапазоне температур от −60 °C до +300 °C. Светло-серый цвет (~RAL 7035) относится к группе составов, допущенных к эксплуатации при +300 °C.

Покрытие устойчиво к воздействию пресной и морской воды, растворов солей, слабоагрессивных газовоздушных сред. Срок службы системы при соблюдении технологии нанесения составляет не менее 15 лет для металлоконструкций и 20 лет для бетонных и кирпичных оснований. Полный набор оптимальных свойств происходит за 72 часа при температуре +20 °C.

Подготовка основания

Окрашиваемую поверхность очищают от механических загрязнений, водорастворимых солей, жиров, масел, ржавчины и следов старой краски. Металл очищают абразивоструйным методом до степени Sa 2½ по ISO 8501-1:2007 либо механизированным инструментом до St 3. Сварные швы и кромки обрабатывают до степени Р3 по ISO 8501-3. Бетонные основания выдерживают не менее 28 суток, влажность не более 4%, прочность на сжатие не менее 20 МПа. Поверхность должна быть сухой, без пленочной влаги, льда и снега.

Обезжиривание

Обезжиривание проводят толуолом, о-ксилолом, ацетоном, растворителем для красок CERTA, Р-646, Р-4 или Р-5. Запрещается использовать уайт-спирит, сольвент и бензин. При отрицательных температурах применяют толуол, о-ксилол, Р-4 или Р-5. Обезжиривание выполняют не позднее чем за 6 часов до окрашивания на открытом воздухе и за 24 часа в помещении. Поверхность в момент нанесения должна быть сухой и чистой.

Приготовление материала

Перед применением композицию тщательно перемешивают механическим способом или вручную до однородности по всему объему. При образовании пены или пузырей материал выдерживают в таре до их исчезновения. При необходимости разбавляют толуолом, о-ксилолом или растворителем для красок CERTA в количестве не более 10% от массы. Разбавление производят постепенно, небольшими порциями до 0,5% от массы, при постоянном перемешивании. При использовании в качестве грунтовки степень разбавления можно увеличить до 15%.

Условия нанесения

Температура окружающей среды — от −20 °C до +40 °C. Относительная влажность воздуха — не более 80%. Запрещается окрашивание во время осадков и при скорости ветра более 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы. Температура композиции должна быть близка к температуре окрашиваемой поверхности.

Способ нанесения

Композицию наносят не менее чем в два слоя. Рекомендуемая толщина сформированного покрытия — 100–200 мкм без учета шероховатости. При пневматическом распылении: расстояние от сопла до поверхности 200–300 мм, давление воздуха 1,5–3,0 кгс/см². При безвоздушном распылении: расстояние 300–500 мм, рабочее давление 80–150 бар, диаметр сопла 0,33; 0,38; 0,43 мм. При нанесении кистью или валиком используют кисти из натуральных волокон и велюровые валики. Толщина однослойного покрытия при нанесении кистью — до 50 мкм. Труднодоступные места — сварные швы, торцевые кромки, болтовые соединения — предварительно окрашивают кистью «полосовым слоем».

Сушка и отверждение

Минимальное время межслойной сушки при распылении: при −20 °C — 120 минут, при 0 °C — 90 минут, при +20 °C — 60 минут. При нанесении кистью или валиком время межслойной сушки увеличивается в 2–3 раза. Полный набор оптимальных свойств происходит за 72 часа при +20 °C. При эксплуатации покрытия при температуре выше +100 °C необходимо провести горячее отверждение: выдержка на воздухе не менее 1 часа, подъем температуры со скоростью 3,5 °C в минуту, выдержка при рабочей температуре не менее 3 часов.

Меры безопасности

Работы проводят при обеспечении надлежащей вентиляции рабочей зоны. Используют средства индивидуальной защиты: респиратор, защитные очки, перчатки. Запрещается нанесение в закрытых помещениях, ямах и колодцах. В зоне радиусом 25 м от места работ запрещены курение, огонь и сварочные работы. При попадании материала на кожу удаляют его очищающим кремом, затем промывают водой с мылом. Для пожаротушения используют песок, кошму, асбестовое одеяло, пенные или углекислотные огнетушители.

Рекомендуемая толщина покрытия

Правильная толщина сухого слоя определяет долговечность и защитные свойства покрытия. Недостаточная толщина приводит к преждевременной коррозии, избыточная — к растрескиванию при термоциклировании. Для ОС-12-03 оптимальный диапазон составляет 100–200 мкм.

Композицию наносят не менее чем в два слоя. При более высокой шероховатости поверхности наносят дополнительный слой. Теоретический расход неразбавленной эмали на 100 мкм сухого слоя — 350 г/м². При нанесении на пористые основания расход увеличивается в среднем на 20%.

Контроль толщины выполняют толщиномером. Из среднего значения показаний вычитают корректирующую величину: для тонкого профиля шероховатости (25–60 мкм) — 10 мкм, для среднего (60–100 мкм) — 25 мкм, для грубого (100–150 мкм) — 40 мкм.

Цвет и фактура

Грунт-эмаль ОС-12-03 в данном исполнении имеет светло-серый цвет, ориентир ~RAL 7035. Финиш покрытия — матовый, однородный, без глянцевого отражения. Матовая фактура скрывает незначительные дефекты основания и обеспечивает равномерное восприятие цвета при различных углах обзора.

Светло-серый оттенок относится к нейтральной гамме, что делает его универсальным решением для промышленных объектов, фасадов и инженерных сооружений. При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении светло-серый цвет сохраняет нейтральность, при дневном — проявляет легкую холодную ноту. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Как подготовить металлическую поверхность перед нанесением?

Металл очищают от ржавчины, окалины и загрязнений абразивоструйным методом до степени Sa 2½ по ISO 8501-1:2007 или механизированным инструментом до St 3. Сварные швы и кромки обрабатывают до степени Р3 по ISO 8501-3. Поверхность обеспыливают и обезжиривают толуолом, о-ксилолом или растворителем для красок CERTA. Окрашивание проводят не позднее чем через 6 часов после подготовки на открытом воздухе.

Можно ли наносить ОС-12-03 на старое покрытие?

Допускается нанесение на старое покрытие при условии его хорошей адгезии к основанию. Слабо держащиеся участки удаляют, поверхность зачищают шлифовальной шкуркой, обезжиривают и высушивают. Периметр обезжириваемой поверхности должен на 30 мм превышать зону окрашивания. При наличии прокатной окалины на металле производитель не гарантирует прогнозируемый срок службы покрытия.

Сколько сохнет покрытие?

Межслойная сушка при распылении: 60 минут при +20 °C, 90 минут при 0 °C, 120 минут при −20 °C. При нанесении кистью или валиком время увеличивается в 2–3 раза. Полный набор оптимальных свойств происходит за 72 часа при +20 °C. Транспортирование и монтаж конструкций допускаются не ранее чем через 72 часа после нанесения покрывного слоя.

Какой расход материала?

Теоретический расход неразбавленной эмали на 100 мкм сухого слоя — 350 г/м². При нанесении на пористые основания — бетон, кирпич, цементно-песчаные материалы — расход увеличивается в среднем на 20% за счет впитываемости. Фактический расход зависит от способа нанесения, квалификации рабочих и шероховатости поверхности.

Можно ли наносить при минусовой температуре?

Да, нанесение допускается при температуре окружающей среды от −20 °C до +40 °C. Относительная влажность воздуха не более 80%. Запрещается окрашивание во время осадков и при скорости ветра более 10 м/с. При отрицательных температурах для нанесения заданной толщины, как правило, требуется дополнительное количество слоев. Поверхность должна быть сухой, без льда и снега.

Как хранить материал?

Гарантийный срок годности — не менее 3 лет (36 месяцев) со дня изготовления. Хранят в закрытой таре в сухом помещении, защищенном от прямых солнечных лучей и влаги, при температуре от −30 °C до +35 °C. Транспортировка допускается при температуре до −60 °C. При перерывах в работе материал хранят в плотно закрытой таре.

Нужно ли грунтовать поверхность перед нанесением?

ОС-12-03 допускается наносить без предварительного грунтования. При необходимости возможно применение грунтовок: CERTACOR 01 для температур до +150 °C, ГФ-021, ВЛ-023 или ФЛ-03К для температур до +60 °C. Грунтовочный слой наносят в соответствии с технологическими инструкциями производителя.
