Термостойкая грунт-эмаль КО-8101 до 600°С серебристо-серый 25 кг CERTA

Термостойкая грунт-эмаль КО-8101 серебристо-серого цвета — однокомпонентный кремнийорганический материал для защитной окраски стальных поверхностей. Состав совмещает функции грунтовки и финишной эмали, поэтому предварительное грунтование не требуется. Покрытие сохраняет защитные свойства в диапазоне от минус 60 °C до плюс 600 °C и устойчиво к минеральным маслам, нефтепродуктам и солям.

Материал поставляется в металлическом ведре 25 кг. Наносится при температуре от минус 30 °C до плюс 40 °C. Расход составляет 100 г/м² при толщине слоя 20–30 мкм.

Назначение и область применения

Грунт-эмаль КО-8101 предназначена для антикоррозионной защиты металлоконструкций и оборудования, работающих при высоких температурах. Применяется для окраски паропроводов с перегретым паром, теплопроводов, технологических продуктопроводов и нефтепроводов. Подходит для металлических дымовых труб, выхлопных систем автомобилей, деталей двигателей, корпусов и механизмов судов, металлической кровли.

Материал пригоден для изделий из малоуглеродистой стали. Допускается нанесение на поверхности, подвергающиеся в процессе эксплуатации нагреву до 600 °C. Для легированных сталей требуются дополнительные испытания и консультация с производителем.

Состав и свойства

Основа материала — кремнийорганическое связующее, формирующее термостойкую пленку с высокой адгезией к стали. Покрытие выдерживает циклические перепады температур, что важно для оборудования в режиме частых нагревов и охлаждений.

Антикоррозионные свойства защищают металл от ржавчины при повышенной влажности и воздействии агрессивных сред. Пленка не растрескивается и не отслаивается при нагреве. Серебристо-серый пигмент придает декоративный вид и отражает тепловое излучение.

Материал однокомпонентный, готов к применению после перемешивания. Для доведения до рабочей вязкости используют растворители на основе ароматических углеводородов.

Условия эксплуатации

Покрытие сохраняет защитные свойства от минус 60 °C до плюс 600 °C. При эксплуатации выше 100 °C требуется горячее отверждение: выдержка на воздухе не менее 1 часа, нагрев со скоростью 4±0,5 °C в минуту до рабочей температуры и выдержка при ней не менее 3 часов. При последующих остановках оборудования повторное отверждение не требуется.

Время высыхания до набора оптимальных свойств при плюс 20 °C — 72 часа. Кантование конструкций мягкими стропами допускается через 24 часа при положительной температуре. Транспортирование и монтаж — не ранее чем через 72 часа после нанесения. При толщине покрытия менее 60 мкм изделие до эксплуатации хранят в сухом помещении без перепадов температур.

Подготовка основания

Поверхность очищают от механических загрязнений, водорастворимых солей, жиров, масел, ржавчины и следов старой краски. Очистку от окалины выполняют абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007 либо до степени 2 по ГОСТ 9.402-2004. Допускается механизированная очистка до степени St 3 по ISO 8501-1:2007 для изделий в менее жестких условиях. Металл не должен иметь острых краев, заусенцев и сварочных брызг.

Профиль шероховатости должен соответствовать группам «очень тонкий», «тонкий» или «средний» по ISO 8503-1. Чем выше температура эксплуатации, тем ниже номинальное значение шероховатости. После очистки поверхность обеспыливают сжатым воздухом, очищенным от масла и влаги.

Обезжиривание

Обезжиривание проводят растворителем CERTA, толуолом ГОСТ 14710-78 или о-ксилолом ГОСТ 9410-78. Не использовать уайт-спирит, сольвент и бензин. При отрицательных температурах применяют ацетон ГОСТ 2768-84, толуол или растворитель CERTA. Поверхность в момент окрашивания должна быть сухой и чистой.

Приготовление материала

Перед нанесением грунт-эмаль перемешивают механическим или ручным способом до однородности по всему объему. При образовании пены материал выдерживают до ее исчезновения. При необходимости разбавляют толуолом, о-ксилолом или растворителем CERTA. Растворитель добавляют постепенно, небольшими порциями, при перемешивании. Суммарное количество — не более 10 % от массы эмали.

При окрашивании при отрицательной температуре для разбавления используют более летучий толуол. Добавляют растворитель единовременно не более 2 % от массы эмали при температуре от 0 °C до минус 10 °C и не более 5 % при температуре от минус 10 °C до минус 30 °C.

Условия нанесения

Температура окружающей среды при распылении — от минус 30 °C до плюс 40 °C. При нанесении кистью или валиком движения должны быть однонаправленными, без «втирания». Относительная влажность воздуха — не более 80 %. Запрещается наносить покрытие во время осадков. Недопустимо наличие на поверхности влаги и снега. Запрещается распыление при скорости ветра более 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы.

Способ нанесения

При пневматическом распылении: расстояние от сопла до поверхности 200–300 мм, давление воздуха 1,5–2,5 кгс/см², диаметр сопла 1,5–2,5 мм. При безвоздушном распылении: расстояние 300–500 мм, рабочее давление 80–150 бар, диаметр сопла 0,33; 0,38; 0,43 мм, угол распыления 20°, 30°, 40°. Допускается нанесение кистью из натуральных волокон, обеспечивающее толщину сухого слоя 30–50 мкм.

На труднодоступные места — сварные швы, торцевые кромки, болтовые соединения — перед окрашиванием наносят «полосовой слой» кистью. При нанесении в диаметре отпечатка факела должна образовываться ровная «мокрая» пленка без пропусков, подтеков и шагрени. Большие площади окрашивают в один проход материалом одной партии.

Сушка и отверждение

Время межслойной сушки при пневмораспылении: при минус 30 °C — не менее 90 минут, при 0 °C — не менее 60 минут, при плюс 20 °C — не менее 30 минут. При нанесении валиком или кистью время увеличивается в 2–3 раза. Полное высыхание при плюс 20 °C — 72 часа.

При эксплуатации выше 100 °C необходимо горячее отверждение: выдержка на воздухе не менее 1 часа, нагрев со скоростью 4±0,5 °C в минуту до рабочей температуры и выдержка при ней не менее 3 часов. При эксплуатации в специальных средах (минеральное масло, бензин) без воздействия повышенных температур требуется отверждение при 250–400 °C в течение 30 минут.

Меры безопасности

Грунт-эмаль КО-8101 — легковоспламеняющаяся жидкость. При нанесении на открытом воздухе обеспечивают проветривание рабочей зоны. Работники используют резиновые перчатки, защитные пасты, газопылезащитные респираторы. Запрещается наносить эмаль в закрытых помещениях, ямах и колодцах. В зоне радиусом 25 м запрещается курить, разводить огонь и производить сварочные работы. При загорании используют песок, кошму, асбестовое одеяло, пенный или углекислотный огнетушитель.

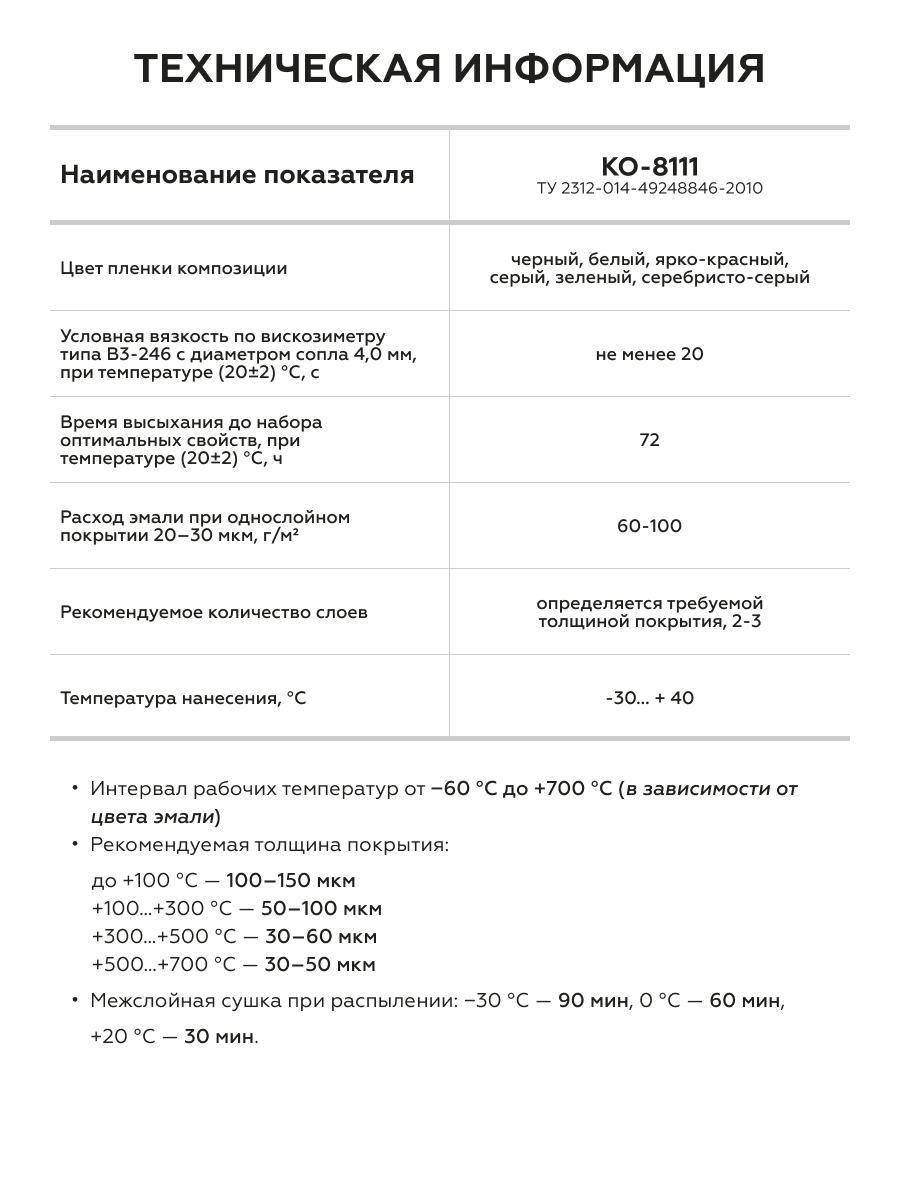

Рекомендуемая толщина покрытия

Толщина покрытия влияет на срок службы и защитные свойства. Тонкий слой не обеспечивает надежной антикоррозионной защиты, избыточный — может растрескаться при термических циклах. Рекомендуемая толщина зависит от температуры эксплуатации.

Толщина покрытия не должна отклоняться от среднего значения более чем на 5 %. Количество слоев определяется общей толщиной и толщиной одного слоя, которая зависит от метода нанесения. При окрашивании при отрицательной температуре требуется нанесение дополнительных слоев.

Цвет и фактура

Грунт-эмаль КО-8101 доступна в цвете серебристо-серый. Покрытие формирует матовую индустриальную поверхность, характерную для кремнийорганических материалов. Серебристо-серый пигмент обеспечивает равномерное укрытие и придает покрытию металлический оттенок.

Цвет покрытия может незначительно изменяться после теплового воздействия. Степень изменения декоративных свойств для серебристо-серого цвета при температуре до 650 °C соответствует баллу Ц2 по ГОСТ 9.407. При температуре до 600 °C изменение соответствует баллу Ц1. Покрытие сохраняет внешний вид в пределах допустимых норм.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении металлический блеск усиливается, при дневном — становится более сдержанным. Для исключения разнооттеночности при окрашивании больших площадей используют материал одной партии и проводят работы в один проход. При приемке крупных заказов цвет подтверждают физическим выкрасом при эксплуатационном освещении.

Вопросы и ответы

Как подготовить поверхность перед нанесением?

Поверхность очищают от загрязнений, ржавчины и старой краски абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007 либо механизированным инструментом до степени St 3. Профиль шероховатости должен соответствовать группам «очень тонкий», «тонкий» или «средний» по ISO 8503-1. После очистки поверхность обеспыливают сжатым воздухом и обезжиривают толуолом, о-ксилолом или растворителем CERTA. Не использовать уайт-спирит, сольвент и бензин.

Можно ли наносить грунт-эмаль без предварительного грунтования?

Да, допускается нанесение эмали КО-8101 без предварительного грунтования. Материал сочетает функции грунтовки и финишного покрытия. Применяемый грунт не должен ухудшать эксплуатационные характеристики системы покрытия. Для легированных сталей требуются дополнительные испытания и консультация с производителем.

Сколько сохнет покрытие?

Время межслойной сушки при пневмораспылении: при минус 30 °C — не менее 90 минут, при 0 °C — не менее 60 минут, при плюс 20 °C — не менее 30 минут. При нанесении валиком или кистью время увеличивается в 2–3 раза. Полное высыхание до набора оптимальных свойств при плюс 20 °C — 72 часа.

Какой расход материала?

Расход эмали при толщине однослойного покрытия 20–30 мкм составляет 60–100 г/м². Рекомендованный расход для данного материала — 100 г/м². Фактический расход зависит от метода нанесения, шероховатости поверхности и квалификации рабочих. При окрашивании при отрицательной температуре для нанесения заданной толщины требуется нанесение дополнительных слоев.

Можно ли наносить при отрицательной температуре?

Да, нанесение методами распыления допускается при температуре от минус 30 °C до плюс 40 °C. При отрицательной температуре для разбавления используют более летучий толуол. Растворитель добавляют единовременно не более 2 % от массы эмали при температуре от 0 °C до минус 10 °C и не более 5 % при температуре от минус 10 °C до минус 30 °C. Суммарное количество растворителя не должно превышать 10 % от массы эмали.

Как хранить материал?

Эмаль хранят в плотно закрытой таре в сухом помещении, защищенном от прямого воздействия солнечных лучей и влаги, при температуре от минус 30 °C до плюс 40 °C. Гарантийный срок годности — 12 месяцев со дня изготовления.

Требуется ли горячее отверждение покрытия?

При эксплуатации покрытия при температуре выше 100 °C необходимо провести горячее отверждение: выдержать покрытие на воздухе не менее 1 часа, нагревать со скоростью 4±0,5 °C в минуту до рабочей температуры и выдержать при ней не менее 3 часов. При эксплуатации в специальных средах (минеральное масло, бензин) без воздействия повышенных температур требуется отверждение при 250–400 °C в течение 30 минут. При последующих остановках оборудования повторное отверждение не требуется.
