Эмаль КО-8101 серебристо-серый 650°С 25 кг

Термостойкая грунт-эмаль КО-8101 — однокомпонентный состав на кремнийорганической основе для защиты стальных поверхностей в условиях высоких температур. Материал совмещает функции грунтовки и финишной эмали, сокращая число технологических операций и снижая стоимость антикоррозионной защиты. Покрытие выдерживает нагрев до +650 °С, сохраняя адгезию и защитные свойства.

Эмаль формирует матовое покрытие серебристо-серого цвета с гладкой фактурой и легким металлическим отливом. Состав наносят при температуре от −30 °С до +40 °С, что допускает всесезонное применение, включая зимний период. Материал поставляется в металлических ведрах по 25 кг, удобных для промышленного использования и работ на больших площадях.

Назначение и область применения

Грунт-эмаль КО-8101 предназначена для антикоррозионной защиты металлических поверхностей, подвергающихся воздействию высоких температур и агрессивных факторов окружающей среды. Основные объекты применения:

• паропроводы с перегретым паром и теплопроводы;
• технологические продуктопроводы и нефтепроводы;
• металлические дымовые трубы и выхлопные системы автомобилей;
• детали двигателей, корпуса и механизмы судов;
• металлическая кровля и металлоконструкции, эксплуатируемые при температурах от −60 °С до +700 °С.

Покрытие устойчиво к минеральному маслу, нефтепродуктам и солям, что расширяет область применения. Состав подходит для оборудования, работающего в условиях промышленной атмосферы, и элементов, подвергающихся термическим циклам.

Состав и свойства

Основу эмали составляет кремнийорганическое связующее, обеспечивающее термостойкость и устойчивость к перепадам температур. В состав входят антикоррозионные пигменты и наполнители, повышающие барьерные свойства. Серебристо-серый цвет достигается за счет алюминиевой пудры, создающей характерный металлический отлив.

Ключевые свойства материала:

• термостойкость до +650 °С для серебристо-серого цвета;
• атмосферостойкость и устойчивость к ультрафиолетовому излучению;
• стойкость к минеральным маслам, нефтепродуктам и солям;
• эластичность, предотвращающая растрескивание при термических деформациях;
• высокая адгезия к малоуглеродистой стали.

Эмаль не требует предварительного грунтования, что упрощает процесс и сокращает расход материалов. При необходимости допускается нанесение на грунтовку, если она не ухудшает эксплуатационные характеристики системы. Теоретический расход составляет 180 г/м² на 50 мкм сухого слоя.

Условия эксплуатации

Покрытие сохраняет защитные свойства в интервале от −60 °С до +700 °С. Максимальная температура эксплуатации для серебристо-серого цвета — +650 °С. При нагреве возможно изменение декоративных свойств, соответствующее баллу Ц2 по ГОСТ 9.407.

Время высыхания до набора оптимальных свойств при +20 °С — 72 часа. Транспортирование и монтаж окрашенных конструкций допускается не ранее чем через 72 часа после нанесения финишного слоя. Кантование изделий мягкими стропами разрешается через 24 часа при положительной температуре.

Подготовка основания

Поверхность очищают от механических загрязнений, водорастворимых солей, жиров, масел, ржавчины и следов старой краски. Очистку от окалины и ржавчины выполняют абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007 либо до степени 2 по ГОСТ 9.402-2004. Допускается механизированная очистка до степени St 3 по ISO 8501-1:2007, однако такой уровень считается менее качественным.

Поверхность не должна иметь острых краев, заусенцев и сварочных брызг. Профиль шероховатости должен соответствовать группам «очень тонкий», «тонкий» или «средний» по ISO 8503-1. После очистки поверхность обеспыливают сжатым воздухом, очищенным от масла и влаги.

Обезжиривание

Обезжиривание выполняют растворителем CERTACOR-R, толуолом или о-ксилолом. Не допускается использовать уайт-спирит, сольвент и бензин. При отрицательных температурах применяют ацетон, толуол или растворитель CERTACOR-R. Поверхность в момент окрашивания должна быть сухой и чистой.

Приготовление материала

Перед нанесением эмаль тщательно перемешивают до однородной массы по всему объему тары. Серебристый пигмент оседает, поэтому перемешивание повторяют и в процессе работы. При образовании пены или пузырей состав выдерживают в таре до их исчезновения.

Для разбавления применяют толуол, о-ксилол или растворитель CERTACOR-R. Растворитель добавляют постепенно, небольшими порциями — не более 0,5 % от массы эмали единовременно. Суммарное количество растворителя не должно превышать 10 % от массы эмали. При окрашивании при отрицательной температуре используют более летучий толуол: при температуре от 0 °С до −10 °С — не более 2 %, при температуре от −10 °С до −30 °С — не более 5 %.

Условия нанесения

Температура окружающей среды при нанесении методами распыления — от −30 °С до +40 °С. Относительная влажность воздуха — не более 80 %. Запрещается наносить покрытие во время осадков. Температура окрашиваемой поверхности должна быть на 3 °С выше точки росы. При нанесении кистью или валиком движения должны быть однонаправленными, без «втирания».

Способ нанесения

Эмаль наносят пневматическим или безвоздушным распылением, а также кистью или валиком. При пневматическом распылении расстояние от сопла до поверхности — 200–300 мм, давление воздуха — 1,5–2,5 кгс/см², диаметр сопла — 1,5–2,5 мм. При безвоздушном распылении расстояние — 300–500 мм, рабочее давление — 80–150 бар, диаметр сопла — 0,33; 0,38; 0,43 мм.

На труднодоступные места — сварные швы, торцевые кромки, болтовые соединения — перед окрашиванием наносят «полосовой слой» кистью. При распылении в диаметре отпечатка факела должна образовываться ровная «мокрая» пленка без пропусков, подтеков и шагрени. Окрашивание больших площадей проводят в один проход с использованием материала одной партии.

Сушка и отверждение

Время межслойной сушки при распылении зависит от температуры окружающей среды: при −30 °С — не менее 90 минут, при 0 °С — не менее 60 минут, при +20 °С — не менее 30 минут. При нанесении кистью или валиком время межслойной сушки увеличивается в 2–3 раза.

Время высыхания до набора оптимальных свойств при +20 °С — 72 часа. При эксплуатации покрытия при температуре выше +100 °С требуется горячее отверждение: выдержка на воздухе не менее 1 часа, нагрев до рабочей температуры со скоростью (4±0,5) °С в минуту, выдержка при рабочей температуре не менее 3 часов.

Меры безопасности

Эмаль относится к легковоспламеняющимся жидкостям. Запрещается нанесение в закрытых помещениях, ямах и колодцах. Работы выполняют при достаточной вентиляции рабочей зоны. Используют средства индивидуальной защиты: резиновые перчатки, защитные очки, респираторы. В зоне радиусом 25 м от места ведения работ запрещается курить, разводить огонь и производить сварочные работы. При попадании эмали на кожу ее удаляют очищающим кремом, затем промывают водой с мылом.

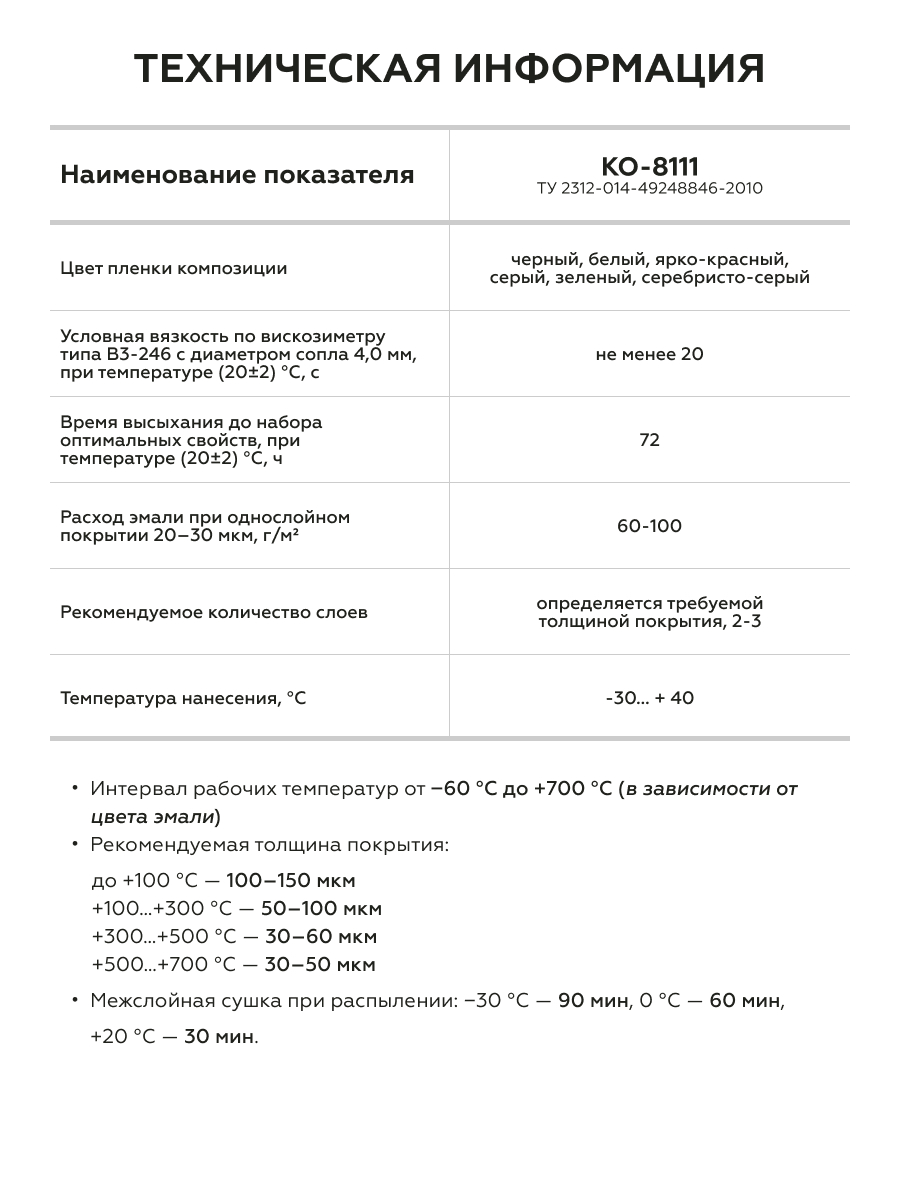

Рекомендуемая толщина покрытия

Толщина сформированного покрытия напрямую влияет на срок службы и защитные свойства эмали. Слишком тонкий слой не обеспечивает надежную антикоррозионную защиту, а избыточная толщина может привести к растрескиванию при термических циклах. Рекомендуемые значения зависят от температуры эксплуатации.

Толщина покрытия не должна отклоняться от среднего значения более чем на 5 %. Количество слоев определяется требуемой общей толщиной и толщиной одного слоя, которая зависит от метода нанесения. При нанесении кистью максимальная толщина сухого слоя составляет 30–50 мкм.

Расход эмали при толщине однослойного покрытия 20–30 мкм составляет 60–100 г/м². Теоретический расход без учета потерь при нанесении на стальное основание — 180 г/м² на 50 мкм сухого слоя.

Цвет и фактура

Эмаль КО-8101 доступна в цвете серебристо-серый. Покрытие формирует гладкую матовую поверхность с легким металлическим отливом, характерным для составов с алюминиевой пудрой.

Серебристый пигмент имеет склонность к оседанию, поэтому перед нанесением и в процессе работы эмаль необходимо тщательно перемешивать. Недостаточное перемешивание приводит к неравномерному распределению пигмента и, как следствие, к изменению оттенка и снижению защитных свойств покрытия.

При нагреве покрытия до температур выше +300 °С возможно изменение декоративных свойств. Для серебристо-серого цвета максимальное изменение соответствует баллу Ц2 по ГОСТ 9.407, что означает незначительное изменение внешнего вида при сохранении защитных функций.

Для исключения разнооттеночности работы по окрашиванию больших площадей проводят в один проход с использованием материала одной партии.

Вопросы и ответы

Как подготовить поверхность перед нанесением?

Поверхность очищают от ржавчины, окалины, масел и загрязнений абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007. Допускается механизированная очистка до St 3. После очистки поверхность обеспыливают и при необходимости обезжиривают толуолом или о-ксилолом.

Можно ли наносить эмаль на старое покрытие?

Нанесение на старое лакокрасочное покрытие не рекомендуется. Следы старой краски должны быть удалены до степени Sa 2 ½ или St 3. Окрашивание легированных сталей требует дополнительных испытаний и консультации с производителем.

Сколько сохнет эмаль?

Время межслойной сушки при +20 °С — не менее 30 минут. Полное высыхание до набора оптимальных свойств — 72 часа при +20 °С. При отрицательных температурах время сушки увеличивается.

Какой расход эмали?

Теоретический расход при толщине 50 мкм — 180 г/м². Фактический расход зависит от способа нанесения, шероховатости поверхности и квалификации рабочих. При окрашивании пористых оснований расход увеличивается.

Можно ли наносить эмаль при минусовой температуре?

Да, эмаль можно наносить при температуре до −30 °С методами распыления. При отрицательных температурах рекомендуется разбавлять состав более летучим толуолом. Поверхность должна быть сухой, без влаги и снега.

Нужно ли грунтовать поверхность перед нанесением?

Нет, эмаль КО-8101 допускается наносить без предварительного грунтования. При необходимости применения грунта он не должен ухудшать эксплуатационные характеристики системы покрытия.

Как хранить эмаль?

Эмаль хранят в плотно закрытой таре в сухом помещении при температуре от −30 °С до +40 °С, защищая от прямых солнечных лучей и влаги. Гарантийный срок хранения — 12 месяцев со дня изготовления.
