Органосиликатная краска 50-20 CERTA черный 25 кг

Органосиликатная композиция ОС-52-20 CERTA черного цвета — это атмосферостойкий, термостойкий и антикоррозионный материал для защиты поверхностей, работающих в условиях абразивного износа и высоких температур. Покрытие выдерживает нагрев до +400 °C и сохраняет эластичность при морозах до -60 °C, что позволяет применять его в различных климатических зонах.

Материал формирует матовое однородное покрытие с высокой механической прочностью. Состав на основе кремнийорганических связующих обеспечивает устойчивость к влаге, перепадам температур и ультрафиолетовому излучению. Композиция предназначена для металлических, бетонных и железобетонных конструкций, включая объекты промышленной инфраструктуры и трубопроводы, эксплуатирующиеся в атмосферах категорий С1-С3 по ISO 12944-2.

Назначение и область применения

ОС-52-20 CERTA применяется для защитной окраски поверхностей, подверженных абразивному воздействию и нагреву. Основные области использования:

• металлические конструкции и оборудование, работающие при повышенных температурах;
• трубопроводы, включая тепловые сети и технологические линии;
• дымовые трубы, газоходы и элементы котельного оборудования;
• бетонные и железобетонные конструкции промышленных зданий;
• емкости, резервуары и аппараты химической и нефтегазовой отрасли;
• объекты энергетики, включая опоры ЛЭП и распределительные устройства.

Материал подходит для окрашивания поверхностей, эксплуатирующихся в условиях повышенной влажности, при периодическом воздействии пресной воды и в промышленной атмосфере. Допускается применение для защиты оборудования на открытом воздухе и внутри помещений.

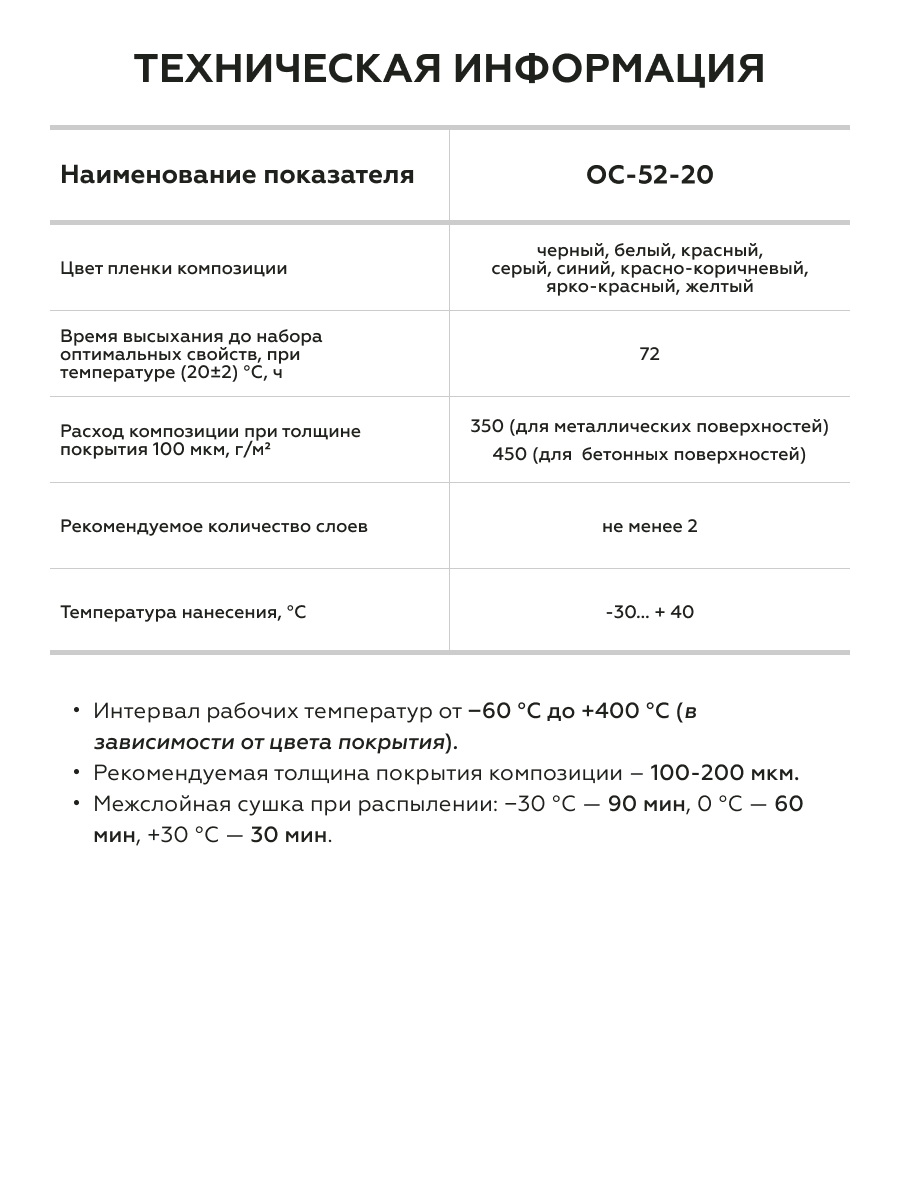

Состав и свойства

Композиция представляет собой суспензию пигментов и наполнителей в растворе кремнийорганического связующего. После испарения растворителя формируется плотная химически стойкая пленка со следующими свойствами:

• термостойкость от -60 °C до +400 °C для черного цвета;
• атмосферостойкость и стойкость к ультрафиолетовому излучению;
• водостойкость, включая устойчивость к длительному воздействию влаги;
• износостойкость и устойчивость к абразивному истиранию;
• адгезия к металлическим, бетонным и железобетонным основаниям.

Покрытие не требует обязательного грунтования, что сокращает время подготовительных работ и снижает расход материалов. При необходимости улучшения адгезии к бетонным основаниям применяют грунтовку CERTACOR Polisil, для металлических поверхностей — CERTACOR 01. Теоретический расход при толщине покрытия 100 мкм составляет 350 г/м² для металла и 450 г/м² для бетона.

Условия эксплуатации

Сформированное покрытие сохраняет защитные свойства в интервале температур от -60 °C до +400 °C. При эксплуатации выше +100 °C требуется постепенный нагрев покрытия до рабочей температуры со скоростью 3,5 °C в минуту и выдержка при рабочей температуре не менее 3 часов. Полный набор оптимальных свойств происходит за 72 часа при +20 °C. Срок службы покрытия зависит от условий эксплуатации и качества подготовки поверхности.

Подготовка основания

Металлическую поверхность очищают от ржавчины, окалины, старых отслаивающихся покрытий и загрязнений. Оптимальный метод — абразивоструйная обработка до степени Sa 2 ½ по ISO 8501-1:2007. Допускается механизированная очистка до степени St 3. Бетонные поверхности очищают от цементного молочка, пыли и непрочно держащихся частиц. Выступающую арматуру зачищают до металлического блеска. Трещины и раковины глубиной более 2 мм выравнивают шпатлевочными смесями.

Обезжиривание

Подготовленную поверхность обезжиривают толуолом, о-ксилолом, ацетоном или растворителем CERTA. Обезжиривание проводят не позднее чем через 6 часов после механической обработки на открытом воздухе и не более чем через 24 часа внутри помещения. Применение уайт-спирита, сольвента и бензина запрещено. Поверхность в момент окрашивания должна быть сухой и чистой.

Приготовление материала

Перед применением композицию тщательно перемешивают механическим способом до однородности по всему объему. При образовании пены материал выдерживают в таре до ее исчезновения. При необходимости разбавляют толуолом, о-ксилолом или растворителем CERTA в количестве не более 10% по массе. Разбавление проводят постепенно, небольшими порциями, при постоянном перемешивании. Рабочая вязкость по вискозиметру ВЗ-246 при 20 °C: для пневматического распыления — 17-35 с, для безвоздушного — 35-70 с, для кисти и валика — 30-50 с.

Условия нанесения

Температура окружающей среды — от -30 °C до +40 °C. Относительная влажность воздуха — не более 80%. Запрещается наносить материал во время осадков и при скорости ветра более 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы. Температура композиции должна быть близка к температуре окрашиваемой поверхности.

Способ нанесения

Композицию наносят не менее чем в два слоя. Труднодоступные места — сварные швы, торцевые кромки, болтовые соединения — предварительно окрашивают кистью «полосовым слоем». При пневматическом распылении расстояние от сопла до поверхности — 200-300 мм, давление воздуха — 1,5-2,5 кгс/см². При безвоздушном распылении расстояние — 300-500 мм, рабочее давление — 80-150 бар, диаметр сопла — 0,33-0,43 мм. Кисть и валик применяют для плоских поверхностей. Нанесение кистью обеспечивает толщину слоя до 50 мкм.

Сушка и отверждение

Минимальное время межслойной сушки при распылении: 90 минут при -30 °C, 60 минут при 0 °C, 30 минут при +30 °C. При нанесении кистью или валиком время межслойной сушки увеличивается в 2-3 раза. Полный набор оптимальных свойств происходит за 72 часа при +20 °C. При эксплуатации покрытия выше +100 °C требуется постепенный нагрев со скоростью 3,5 °C в минуту и выдержка при рабочей температуре не менее 3 часов.

Меры безопасности

Работы проводят в хорошо проветриваемой зоне. Используют средства индивидуальной защиты: респиратор, защитные очки, перчатки. Запрещается наносить композицию в закрытых помещениях, ямах и колодцах. В зоне радиусом 25 м от места работ запрещено курить, разводить огонь и проводить сварочные работы. При попадании материала на кожу удаляют его очищающим кремом, затем промывают водой с мылом. Оборудование промывают толуолом, о-ксилолом или растворителем CERTA.

Рекомендуемая толщина покрытия

Правильно подобранная толщина покрытия определяет срок службы защитной системы. Недостаточная толщина приводит к преждевременному появлению коррозии, избыточная — к растрескиванию пленки при температурных циклах. Для композиции ОС-52-20 CERTA рекомендованы следующие параметры:

Рекомендуемая толщина однослойного покрытия при нанесении методом безвоздушного распыления — 50-80 мкм. При контроле толщины из показаний толщиномера вычитают корректирующую величину, зависящую от профиля шероховатости: для тонкого профиля (25-60 мкм) — 10 мкм, для среднего (60-100 мкм) — 25 мкм, для грубого (100-150 мкм) — 40 мкм.

Цвет и фактура

Композиция ОС-52-20 CERTA выпускается в черном цвете. Покрытие формирует матовую однородную поверхность без глянцевого блеска. Матовая фактура снижает заметность дефектов основания и обеспечивает равномерное светорассеивание.

Черный цвет обеспечивает максимальную термостойкость материала — до +400 °C. Это связано с составом пигментной части, устойчивой к высокотемпературному воздействию. При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении черный цвет сохраняет глубину, но может проявлять легкий серый подтон.

Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Как подготовить металлическую поверхность перед нанесением?

Металл очищают от ржавчины, окалины и загрязнений абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007. Допускается механизированная очистка до степени St 3. После очистки поверхность обезжиривают толуолом, о-ксилолом или растворителем CERTA. Окрашивание проводят не позднее чем через 6 часов после механической обработки на открытом воздухе.

Можно ли наносить на старое покрытие?

Допускается нанесение на старое покрытие при условии удаления слабо адгезированных участков и придания поверхности шероховатости механизированным инструментом. Поверхность должна быть чистой, сухой и обезжиренной. При наличии отслоений и коррозии под старым покрытием его удаляют полностью.

Сколько сохнет покрытие?

Время межслойной сушки при распылении — 30 минут при +30 °C, 60 минут при 0 °C, 90 минут при -30 °C. Полный набор оптимальных свойств происходит за 72 часа при +20 °C. При эксплуатации выше +100 °C требуется постепенный нагрев покрытия со скоростью 3,5 °C в минуту.

Какой расход материала?

Теоретический расход при толщине покрытия 100 мкм составляет 350 г/м² для металлических поверхностей и 450 г/м² для бетонных. Фактический расход зависит от способа нанесения, шероховатости поверхности и квалификации рабочих. С учетом технологических потерь закладывайте запас 10-15%.

Можно ли наносить при минусовой температуре?

Да, нанесение допускается при температуре окружающей среды от -30 °C до +40 °C. При отрицательных температурах вязкость материала возрастает, поэтому для достижения требуемой толщины может потребоваться нанесение дополнительных слоев. Поверхность должна быть сухой, без снега и наледи.

Как хранить композицию?

Материал хранят в плотно закрытой таре в сухом помещении, защищенном от прямых солнечных лучей и влаги, при температуре от -30 °C до +40 °C. Гарантийный срок годности — 1 год со дня изготовления. Не допускается хранение с нарушением герметичности упаковки.
