Органосиликатная краска 50-20 CERTA красно-коричневый (RAL 8012) 25 кг

Органосиликатная композиция ОС-52-20 CERTA красно-коричневый (RAL 8012) — это термостойкий антикоррозионный материал для защиты металлических, железобетонных и бетонных поверхностей. Состав выдерживает эксплуатацию от минус 60 °C до плюс 400 °C, поэтому подходит для объектов с нагревом, повышенной влажностью и агрессивной промышленной атмосферой. Материал поставляется в ведре 25 кг и формирует матовое однородное покрытие.

Композиция на основе органосиликатных связующих сочетает термостойкость с эластичностью. Покрытие не растрескивается при циклических перепадах температур и сохраняет адгезию к стали и бетону. Допускается нанесение без предварительного грунтования, что сокращает время работ и снижает стоимость системы защиты.

Назначение и область применения

Композиция ОС-52-20 предназначена для защиты строительных конструкций и промышленного оборудования. Материал создает долговечный барьер, предохраняющий поверхности от коррозии, абразивного износа и климатических воздействий. Эффективен при окраске металлоконструкций, работающих в промышленной атмосфере коррозионных категорий С1-С3 по ISO 12944-2.

Термостойкость до +400 °C позволяет применять состав для защиты дымовых труб, газоходов, элементов котельного оборудования, выхлопных систем и других узлов с систематическим нагревом. Для бетонных и железобетонных оснований композиция служит защитой от проникновения влаги и агрессивных сред. Материал востребован на объектах энергетики, в нефтегазовом секторе, металлургии и химической промышленности.

Состав и свойства

Основу композиции составляют органосиликатные связующие, обеспечивающие баланс термостойкости и эластичности. Покрытие сохраняет целостность при циклических перепадах температур, не растрескиваясь и не отслаиваясь. Высокая адгезия к стали и бетону гарантирует надежное сцепление при интенсивных механических нагрузках.

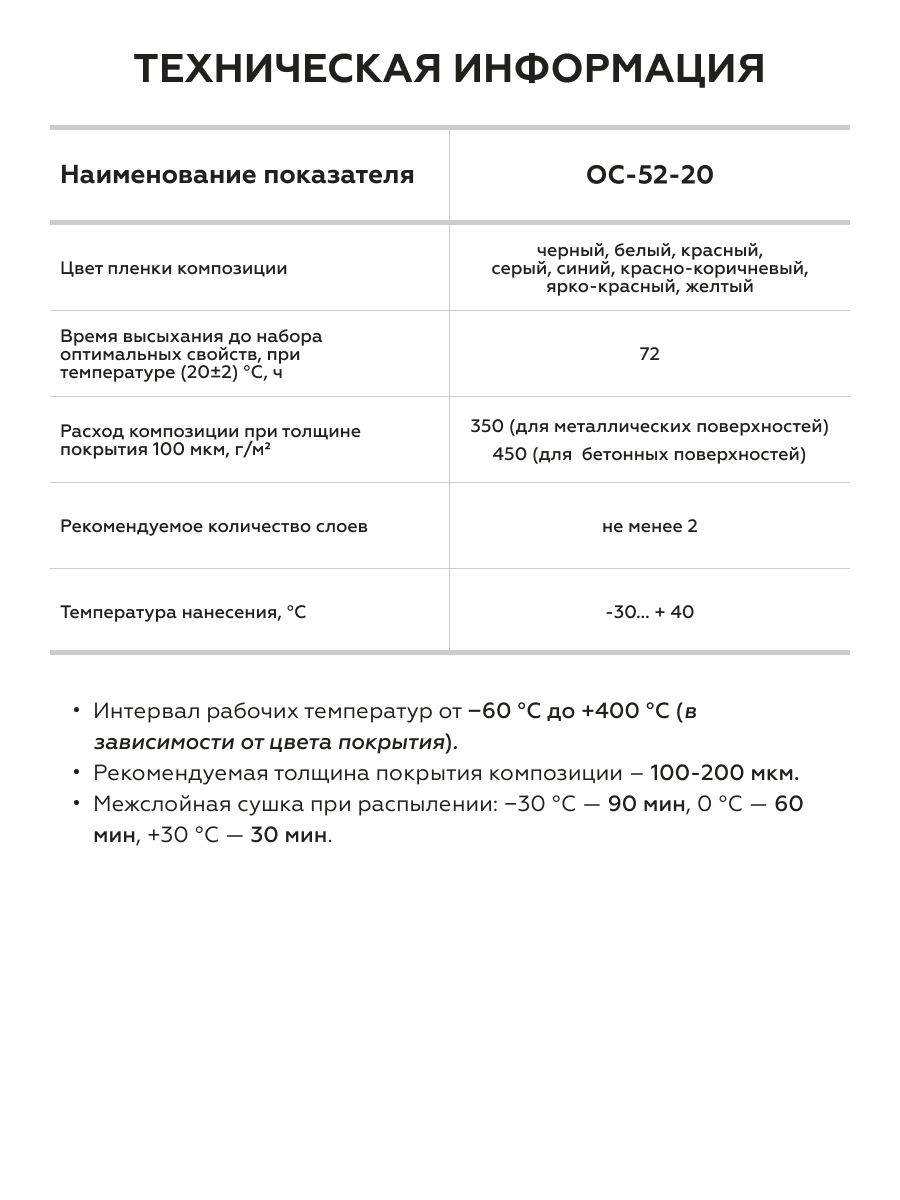

Материал устойчив к воздействию пресной воды, что позволяет использовать его для конструкций в условиях повышенной влажности. Покрытие противостоит абразивному износу, сохраняя защитные свойства при истирающих нагрузках. Теоретический расход при толщине 100 мкм составляет 350 г/м² для металла и 450 г/м² для бетона. Фактический расход зависит от шероховатости основания и способа нанесения.

Условия эксплуатации

Сформированное покрытие устойчиво к ультрафиолетовому излучению, дождю и снегу. Материал сохраняет защитные свойства при температурах от минус 60 °C до плюс 400 °C. Для красного, синего и желтого цветов максимальная температура эксплуатации ограничена значением +250 °C.

При вводе объекта в эксплуатацию с рабочей температурой выше +100 °C требуется постепенный нагрев покрытия. Скорость подъема температуры не должна превышать 3,5 °C в минуту. Выдержка при рабочей температуре — не менее 3 часов. Полный набор оптимальных свойств покрытия происходит в течение 72 часов при температуре +20 °C.

Подготовка основания

Металлическую поверхность очищают от ржавчины, окалины, старых отслаивающихся покрытий и механических загрязнений. Оптимальный метод — абразивоструйная обработка до степени Sa 2 ½ по ISO 8501-1:2007. Допускается очистка механизированным инструментом до степени St 3. Бетонные поверхности очищают от цементного молочка, пыли и непрочно держащихся частиц. Дефекты глубиной более 2 мм выравнивают шпатлевочными смесями.

Обезжиривание

Перед окрашиванием поверхность обезжиривают толуолом, о-ксилолом, ацетоном, растворителем CERTA или Р-646. Запрещается использовать уайт-спирит, сольвент и бензин. Обезжиривание проводят не позднее чем через 6 часов после механической обработки при работах на открытом воздухе и не более чем через 24 часа — внутри помещения. Поверхность в момент окрашивания должна быть сухой и чистой.

Приготовление материала

Композицию тщательно перемешивают в заводской таре механическим способом или вручную до полной однородности. При образовании пены состав выдерживают до ее исчезновения. При необходимости разбавляют толуолом, о-ксилолом или растворителем CERTA. Степень разбавления не должна превышать 10% от массы. Растворитель добавляют постепенно, небольшими порциями, контролируя вязкость.

Условия нанесения

Работы проводят при температуре окружающей среды от минус 30 °C до плюс 40 °C. Относительная влажность воздуха — не более 80%. Запрещается окрашивание во время осадков и при скорости ветра свыше 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы. При перерывах в работе материал хранят в плотно закрытой таре.

Способ нанесения

Композицию наносят пневматическим или безвоздушным распылением, кистью или валиком. При пневматическом распылении расстояние до поверхности — 200-300 мм, давление воздуха — 1,5-2,5 кгс/см². При безвоздушном распылении — 300-500 мм, давление материала — 80-150 бар, диаметр сопла — 0,33-0,43 мм. Кисть и валик применяют для окраски труднодоступных мест и плоских поверхностей. Наносят не менее двух слоев.

Сушка и отверждение

Минимальное время межслойной сушки при распылении: 90 минут при минус 30 °C, 60 минут при 0 °C, 30 минут при плюс 30 °C. При нанесении кистью или валиком время сушки увеличивают в 2-3 раза. Полный набор свойств покрытия происходит за 72 часа при температуре +20 °C. При эксплуатации выше +100 °C требуется постепенный нагрев со скоростью 3,5 °C в минуту.

Меры безопасности

Работы выполняют в средствах индивидуальной защиты: респираторе, защитных очках, перчатках. Обеспечивают проветривание рабочей зоны. Запрещается нанесение в закрытых помещениях, ямах и колодцах. В радиусе 25 м от места работ запрещены курение, огонь и сварочные работы. При попадании материала на кожу его удаляют очищающим кремом, затем промывают водой с мылом.

Рекомендуемая толщина покрытия

Правильно подобранная толщина покрытия — ключевое условие надежной защиты конструкции. Недостаточный слой не обеспечит требуемый уровень антикоррозионной защиты, а избыточный может привести к растрескиванию при температурных циклах. Для композиции ОС-52-20 рекомендованы следующие параметры.

Композицию наносят не менее чем в два слоя. Рекомендуемая толщина однослойного покрытия при безвоздушном распылении — 50-80 мкм. Общая толщина системы не должна превышать 200 мкм. При контроле толщины из показаний толщиномера вычитают корректирующую величину, зависящую от профиля шероховатости: для тонкого профиля (25-60 мкм) — 10 мкм, для среднего (60-100 мкм) — 25 мкм.

Цвет и фактура

Композиция ОС-52-20 CERTA в цвете красно-коричневый соответствует эталону RAL 8012. Покрытие формирует матовую однородную поверхность без глянцевого блеска. Матовая фактура снижает заметность дефектов основания и обеспечивает равномерное светорассеивание.

Эталон выкраса для наружных работ сверяют при дневном освещении. Искусственный свет может искажать восприятие оттенка. При выполнении работ на больших площадях, например, при окраске эстакад, используют материал одной партии — это исключает разнотон между соседними участками.

Перед серийной окраской рекомендуется выполнить пробный выкрас. Это позволяет оценить соответствие цвета эталону и при необходимости скорректировать технологические параметры нанесения. Толщина слоя влияет на интенсивность оттенка: более тонкое покрытие выглядит светлее. При искусственном освещении красно-коричневый оттенок теплеет, при дневном — сохраняет глубину.

Как подготовить металлическую поверхность перед нанесением?

Поверхность очищают от ржавчины, окалины и загрязнений абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007 или механизированным инструментом до St 3. Сварные швы и кромки подготавливают до P3 по ISO 8501-3. Затем обезжиривают толуолом, о-ксилолом или растворителем CERTA. Не используйте уайт-спирит и бензин — они ухудшают адгезию.

Можно ли наносить на старое покрытие?

Допускается нанесение на старое покрытие при условии удаления слабо адгезированных участков и придания поверхности шероховатости. Старое покрытие должно быть совместимо с органосиликатными составами. При сомнениях выполните пробное нанесение на небольшой участок. Адгезию проверяют методом решетчатого надреза по ГОСТ 31149.

Сколько сохнет покрытие?

Межслойная сушка при распылении — 30-90 минут в зависимости от температуры: 90 минут при минус 30 °C, 60 минут при 0 °C, 30 минут при плюс 30 °C. Полный набор свойств происходит за 72 часа при +20 °C. При эксплуатации выше +100 °C требуется постепенный нагрев покрытия со скоростью 3,5 °C в минуту.

Какой расход материала?

Теоретический расход при толщине 100 мкм составляет 350 г/м² для металлических поверхностей и 450 г/м² для бетонных. Фактический расход зависит от способа нанесения, шероховатости основания и квалификации рабочих. На пористых основаниях расход увеличивается на 10-15%. Для двухслойного покрытия толщиной 150-180 мкм расход составит 500-550 г/м².

Можно ли наносить при минусовой температуре?

Да, нанесение допускается при температуре от минус 30 °C до плюс 40 °C. При отрицательных температурах для достижения требуемой толщины обычно требуется нанесение дополнительных слоев. Поверхность должна быть сухой, без инея и снега. Влажность воздуха не должна превышать 80%.

Как хранить материал?

Композицию хранят в плотно закрытой заводской таре в сухом помещении, защищенном от прямых солнечных лучей. Температура хранения — от минус 30 °C до плюс 40 °C. Гарантийный срок годности — 12 месяцев со дня изготовления. После вскрытия тары материал необходимо использовать в течение 6 месяцев.

Нужно ли грунтовать поверхность?

Композиция ОС-52-20 допускает нанесение без предварительного грунтования. При необходимости для металла до 150 °C применяют грунтовку CERTACOR 01, для бетона до 250 °C — CERTACOR Polisil. Грунтовочный слой наносят по технологической инструкции. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.
