Органосиликатная краска 50-20 CERTA синий (RAL 5005) 25 кг

Органосиликатная композиция ОС-52-20 CERTA синяя (RAL 5005) — это однокомпонентный термостойкий материал для антикоррозионной защиты металлических, железобетонных и бетонных поверхностей. Покрытие выдерживает нагрев до +250 °C для синего цвета и предназначено для конструкций, эксплуатируемых в условиях промышленной атмосферы категорий С1-С3 по ISO 12944-2, а также при повышенных температурах и абразивном износе.

Материал поставляется в ведре 25 кг, формирует матовую однородную пленку и наносится без предварительного грунтования. Композиция сохраняет защитные свойства в интервале рабочих температур от минус 60 °C до плюс 250 °C для синего RAL 5005. Это делает ее востребованной при окраске дымовых труб, газоходов, технологического оборудования и металлоконструкций.

Назначение и область применения

Композиция ОС-52-20 синяя (RAL 5005) применяется для защиты объектов, работающих в широком диапазоне температур — от минус 60 °C до плюс 250 °C. Материал востребован при окраске дымовых труб, газоходов, технологического оборудования, трубопроводов, металлоконструкций, промышленных полов и других изделий, подверженных нагреву и механическим нагрузкам.

Покрытие эффективно защищает поверхности от коррозии в условиях промышленной атмосферы, включая воздействие влаги и агрессивных газовоздушных сред. Оно подходит для конструкций, эксплуатируемых как внутри помещений, так и на открытом воздухе. Благодаря высокой термостойкости, материал используют для окраски печей, котлов, выхлопных систем и другого нагревающегося оборудования.

Для синего цвета RAL 5005 максимальная температура эксплуатации ограничена значением +250 °C. Это ограничение связано с особенностями термостойких пигментов, входящих в состав композиции. Для остальных цветов допустим нагрев до +400 °C.

Состав и свойства

ОС-52-20 представляет собой однокомпонентную органосиликатную композицию на основе кремнийорганических связующих. Материал образует покрытие с высокой адгезией к металлу, бетону и железобетону. После отверждения формируется матовая однородная пленка, устойчивая к атмосферным воздействиям, перепадам температур и абразивному износу.

Композиция обладает комплексом защитных свойств: антикоррозионных, атмосферостойких, термостойких, водостойких и износостойких. Покрытие сохраняет целостность при длительном воздействии влаги и выдерживает нагрев до +250 °C без потери защитных функций. Материал наносится без предварительного грунтования, что сокращает время подготовительных работ и снижает общую стоимость системы покрытия.

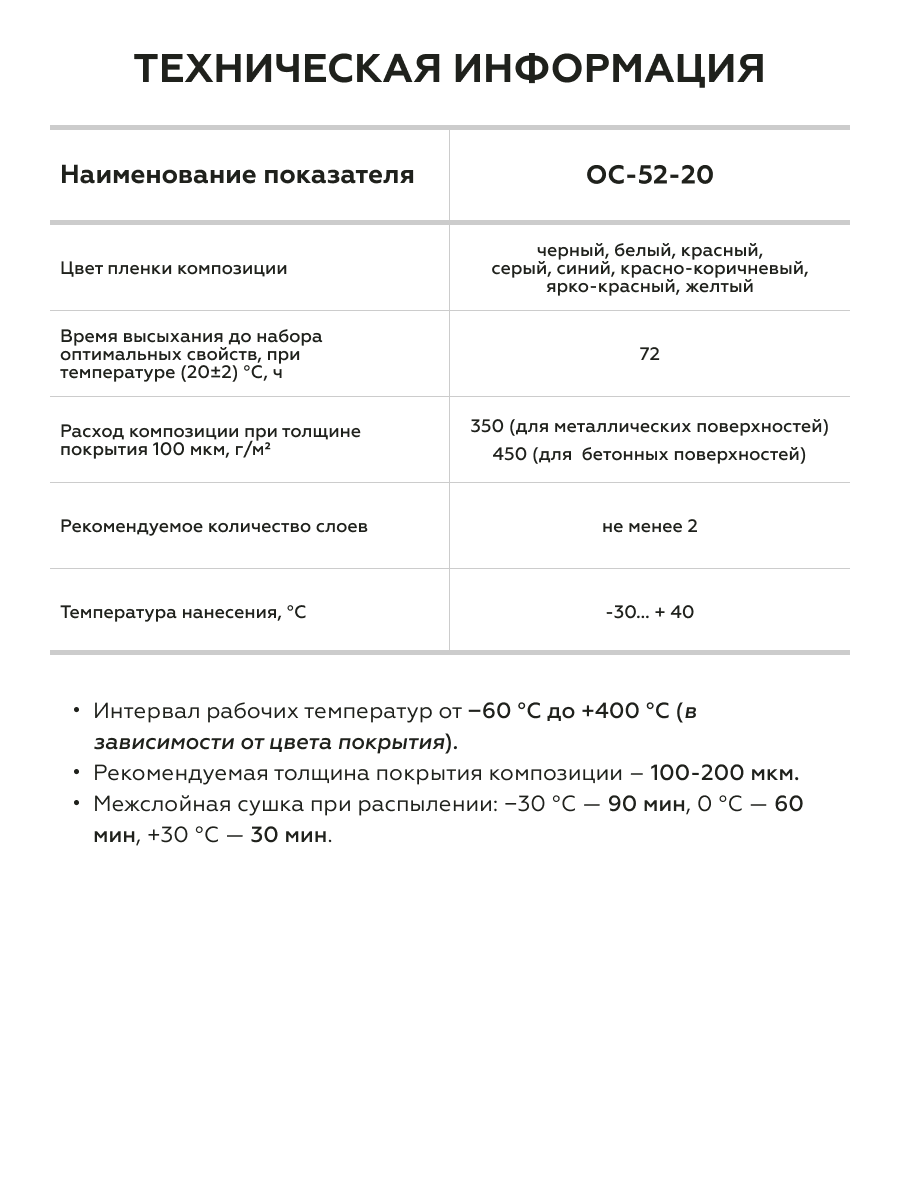

Теоретический расход составляет 350 г/м² при толщине покрытия 100 мкм для металлических поверхностей и 450 г/м² для бетонных. В составе композиции используются ароматические растворители — толуол и о-ксилол, которые обеспечивают необходимую рабочую вязкость. Массовая доля нелетучих веществ составляет не менее 55%.

Условия эксплуатации

Покрытие на основе ОС-52-20 сохраняет защитные свойства в интервале рабочих температур от минус 60 °C до плюс 250 °C для синего цвета RAL 5005. Покрытие устойчиво к воздействию промышленной атмосферы, влаги и абразивных нагрузок.

Время высыхания покрытия до набора оптимальных свойств при температуре +20 °C составляет 72 часа. Транспортирование и монтаж окрашенных конструкций допускается не ранее чем через 72 часа после нанесения финишного слоя. Кантование конструкций мягкими стропами возможно через 24 часа при положительной температуре окружающего воздуха.

Гарантийный срок годности композиции в невскрытой заводской упаковке составляет 12 месяцев со дня изготовления. Хранение осуществляется в сухом помещении при температуре от минус 30 °C до плюс 40 °C, вдали от источников огня и прямых солнечных лучей.

Подготовка основания

Окрашиваемую поверхность очищают от механических загрязнений, ржавчины, окалины, следов старой краски и водорастворимых солей. Для металла применяют абразивоструйную очистку до степени Sa 2 ½ по ISO 8501-1:2007 либо механизированную очистку до St 3. Бетонные поверхности выдерживают не менее 28 суток после укладки, удаляют цементное молочко, масляные пятна и непрочно держащиеся частицы. Отклонение ровности основания — не более 4 мм на двухметровой рейке.

Обезжиривание

Перед окрашиванием поверхность обезжиривают толуолом, о-ксилолом, ацетоном или растворителем для красок CERTA. Не использовать уайт-спирит, сольвент и бензин — эти растворители оставляют маслянистую пленку, ухудшающую адгезию. Обезжиривание проводят не позднее чем через 6 часов после механической обработки при работах на открытом воздухе и не более чем через 24 часа при работах внутри помещения.

Приготовление материала

Композицию тщательно перемешивают в заводской таре механическим способом до однородности по всему объему. При образовании пены или пузырей материал выдерживают до их исчезновения. При необходимости разбавляют толуолом, о-ксилолом или растворителем CERTA в количестве не более 10% по массе. Разбавление производят постепенно, небольшими порциями до 0,5% от массы композиции, контролируя раскрытие факела при распылении.

Условия нанесения

Температура окружающей среды — от минус 30 °C до плюс 40 °C. Относительная влажность воздуха — не более 80%. Запрещается окрашивание во время осадков и при скорости ветра более 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы. При отрицательных температурах для нанесения заданной толщины требуется большее количество слоев.

Способ нанесения

Композицию наносят пневматическим или безвоздушным распылением, кистью или валиком. При пневматическом распылении: расстояние до поверхности 200-300 мм, давление воздуха 1,5-2,5 кгс/см², диаметр сопла 1,5-2,5 мм. При безвоздушном распылении: расстояние 300-500 мм, давление 80-150 бар, диаметр сопла 0,33-0,43 мм. Кисть из натуральных волокон обеспечивает толщину слоя до 50 мкм. Валик применяют на плоских поверхностях.

Труднодоступные места — сварные швы, кромки, болтовые соединения — предварительно прокрашивают кистью в виде «полосового слоя». Толщина покрытия на сварных швах может быть увеличена на 30 мкм. Работы на больших площадях выполняют за один проход с использованием материала одной партии во избежание видимых стыков.

Сушка и отверждение

Минимальное время межслойной сушки при распылении: 90 минут при минус 30 °C, 60 минут при 0 °C, 30 минут при +30 °C. При нанесении кистью или валиком время межслойной сушки увеличивается в 2-3 раза. Полное формирование покрытия до набора оптимальных свойств при +20 °C — 72 часа. При эксплуатации выше +100 °C требуется постепенный нагрев со скоростью 3,5 °C в минуту и выдержка при рабочей температуре не менее 3 часов.

Меры безопасности

Работы выполняют в средствах индивидуальной защиты: респираторе, защитных очках, перчатках. Обеспечивают проветривание рабочей зоны. Запрещается нанесение в закрытых помещениях, ямах и колодцах. В радиусе 25 м от места работ запрещены курение, огонь и сварочные работы. При попадании материала на кожу удаляют его очищающим кремом, затем промывают водой с мылом. Оборудование промывают толуолом, о-ксилолом или растворителем CERTA.

Рекомендуемая толщина покрытия

Правильная толщина покрытия определяет срок службы защитной системы. Недостаточная толщина приводит к преждевременной коррозии, избыточная — к растрескиванию пленки при температурных циклах. Для композиции ОС-52-20 синей (RAL 5005) рекомендованы следующие параметры.

Общая толщина покрытия не должна превышать 200 мкм. При замерах толщины сухого слоя из показаний толщиномера вычитают корректирующую величину: для тонкого профиля шероховатости (25-60 мкм) — 10 мкм, для среднего (60-100 мкм) — 25 мкм, для грубого (100-150 мкм) — 40 мкм.

Цвет и фактура

Композиция ОС-52-20 доступна в цвете синий RAL 5005. Покрытие формирует матовую однородную поверхность без глянцевого блеска. Матовая фактура снижает заметность дефектов основания и обеспечивает равномерное светорассеивание.

Эталон цвета сверяют при эксплуатационном освещении объекта — при искусственном или естественном свете в зависимости от условий работы конструкции. Для одного видимого контура используют материал одной партии, чтобы избежать различий в оттенке. Перед серийной окраской выполняют пробный выкрас для подтверждения соответствия цвета.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении синий цвет сохраняет глубину, но может проявлять легкий серый подтон. При дневном свете оттенок остается стабильным. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Синий RAL 5005 относится к категории цветов с ограничением по температуре эксплуатации — не выше +250 °C. Это связано с термостойкостью пигмента. При превышении указанной температуры возможно изменение оттенка и снижение защитных свойств покрытия.

Вопросы и ответы

Как подготовить металлическую поверхность перед нанесением?

Металл очищают абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007. Допускается механизированная очистка до St 3. После очистки поверхность обеспыливают и обезжиривают толуолом или растворителем CERTA. Окрашивание проводят не позднее чем через 6 часов после подготовки при работах на открытом воздухе.

Можно ли наносить композицию на старое покрытие?

Нанесение на старое покрытие допускается при условии удаления слабо адгезированных участков и придания шероховатости поверхности механизированным инструментом. Старое покрытие должно быть совместимо с органосиликатной композицией. При наличии отслоений и ржавчины старую краску удаляют полностью.

Сколько сохнет покрытие?

Межслойная сушка при распылении — 30-90 минут в зависимости от температуры. Полное формирование покрытия до набора оптимальных свойств при +20 °C — 72 часа. Транспортирование конструкций допускается не ранее чем через 72 часа после нанесения финишного слоя.

Какой расход материала?

Теоретический расход при толщине покрытия 100 мкм составляет 350 г/м² для металлических поверхностей и 450 г/м² для бетонных. Фактический расход зависит от способа нанесения, шероховатости поверхности и квалификации рабочих. При распылении потери могут достигать 20-30%.

Можно ли наносить при отрицательной температуре?

Да, нанесение допускается при температуре от минус 30 °C до плюс 40 °C. При отрицательных температурах для достижения заданной толщины требуется нанесение дополнительных слоев. Поверхность должна быть сухой, без снега и наледи. Температура окрашиваемой поверхности — на 3 °C выше точки росы.

Как хранить композицию?

Хранят в плотно закрытой таре в сухом помещении при температуре от минус 30 °C до плюс 40 °C, вдали от источников огня и прямых солнечных лучей. Гарантийный срок годности — 12 месяцев со дня изготовления. Замерзание при транспортировке не допускается.

Нужна ли грунтовка перед нанесением?

Композиция наносится без предварительного грунтования. При необходимости улучшения адгезии к металлу применяют грунтовку CERTACOR 01 (до +150 °C) или ГФ-021, ВЛ-023 (до +60 °C). Для бетона используют CERTACOR Polisil (до +250 °C).
