CERTA краска по металлу и ржавчине 3в1 вишневый глянцевый ~RAL 3005 0,8 кг

Краска по металлу и ржавчине CERTA 3в1 вишневая глянцевая — это трехкомпонентная система, объединяющая преобразователь ржавчины, антикоррозионный грунт и декоративную эмаль. Состав наносится на поверхность с прочно связанной ржавчиной до 50 мкм, что исключает полную зачистку до чистого металла. Материал выпускается в банке 0,8 кг, удобной для точечного ремонта и окрашивания конструкций ограниченной площади.

Глянцевая пленка имеет насыщенный вишневый оттенок, близкий к RAL 3005, и гладкую поверхность, устойчивую к бытовым загрязнениям. Краска сохраняет свойства при температурах от -40°C до +150°C, что позволяет применять ее внутри помещений и на открытом воздухе в умеренном климате. Состав сокращает время окрасочных работ, заменяя три отдельных материала.

Назначение и область применения

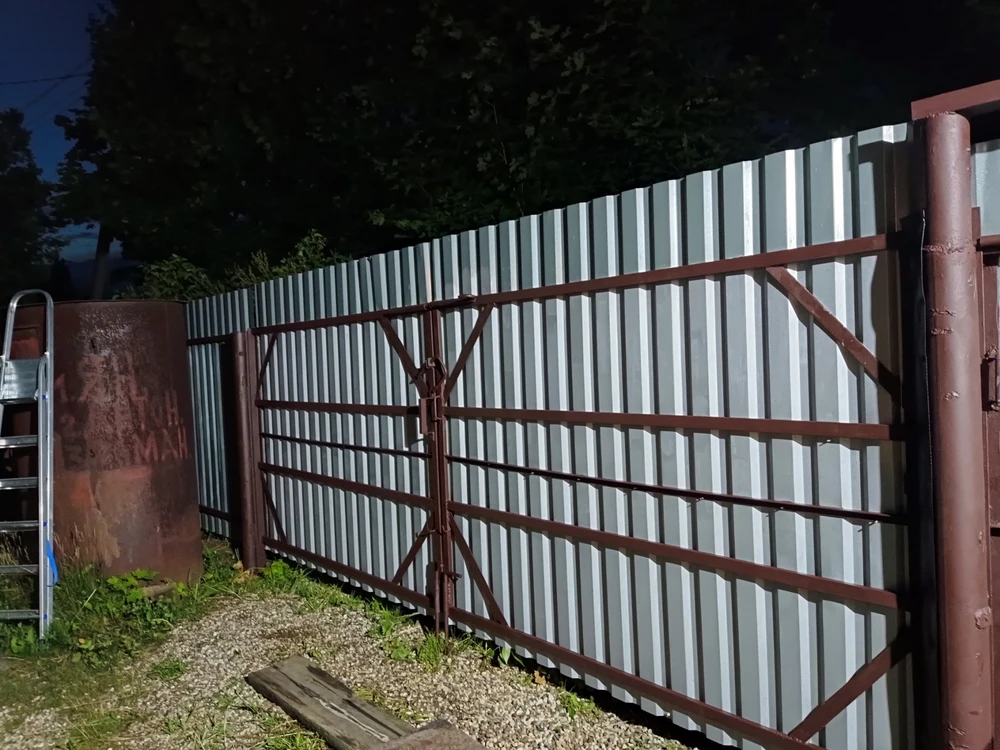

Краска CERTA 3в1 предназначена для защиты металлических изделий от атмосферной коррозии. Материал применяется для окрашивания гаражных ворот, калиток, заборов, садовой мебели, металлических дверей, трубопроводов, радиаторов отопления, элементов кровли и водосточных систем. Состав эффективен на поверхностях с остаточной плотной ржавчиной, что актуально при ремонте старых конструкций, где полная зачистка затруднена.

Помимо металла, краска допускается к применению по бетонным, кирпичным, железобетонным и деревянным основаниям. Это расширяет сферу использования: можно окрашивать цоколи, ступени, деревянные элементы фасада или хозяйственные постройки. Ключевая специализация состава — металл с признаками коррозии, где трехкомпонентная формула раскрывает потенциал наиболее полно.

Состав и свойства

Формула краски построена на комбинации активных компонентов. Ингибитор коррозии проникает в структуру ржавчины, останавливает ее развитие и создает пассивирующий слой на поверхности металла. Антикоррозионные пигменты формируют барьер, препятствующий проникновению влаги и кислорода к подложке. Пленкообразующие смолы обеспечивают механическую прочность, адгезию и декоративные свойства.

Глянцевый финиш достигается за счет высокой степени сшивки полимерной пленки. Такая поверхность менее пориста, чем матовая, поэтому лучше противостоит загрязнениям и легче очищается. Глянец более требователен к качеству подготовки основания: он подчеркивает неровности, царапины и следы сварных швов. Это важно учитывать при окрашивании ответственных конструкций с видимой поверхностью.

Растворитель на основе о-ксилола обеспечивает глубокое проникновение состава в рыхлые слои ржавчины и хорошую адгезию к прочно связанной коррозии. Краска не требует предварительного грунтования, что сокращает технологический цикл и снижает расход материалов. Расчетный расход неразбавленной краски — 0,35 кг на 100 мкм толщины покрытия для глянцевой модификации.

Условия эксплуатации

Сформированное покрытие сохраняет целостность при температурах от -40°C до +150°C. Это позволяет использовать краску на радиаторах отопления, элементах выхлопных систем, нагревательном оборудовании и других объектах с умеренным нагревом. Покрытие устойчиво к атмосферным воздействиям, перепадам температур и бытовым моющим средствам.

Срок службы покрытия зависит от качества подготовки поверхности и соблюдения технологии нанесения. При правильном применении краска обеспечивает долговременную защиту металла от коррозии. Для достижения максимальной долговечности рекомендуется наносить состав на поверхность, очищенную от рыхлой ржавчины и обезжиренную в соответствии с инструкцией.

Подготовка основания

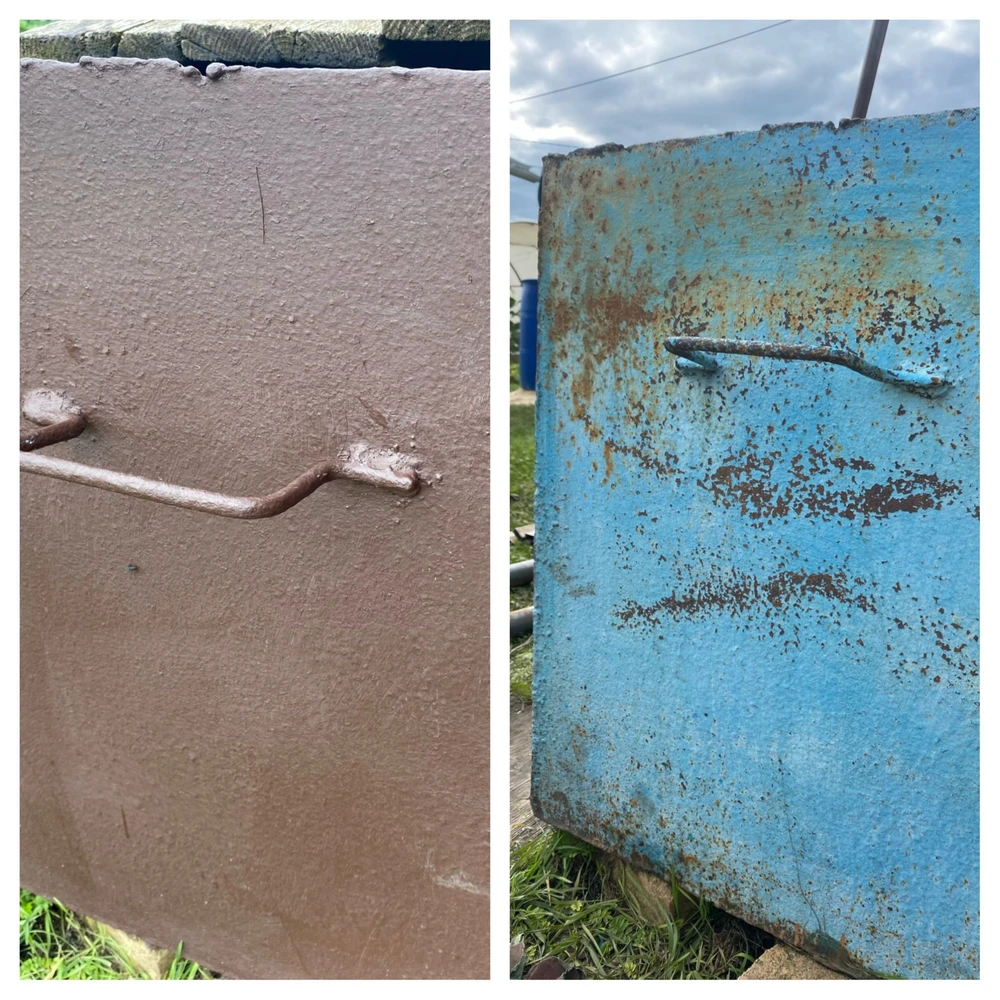

Удалите рыхлую ржавчину, отслаивающуюся окалину и старые отслоившиеся покрытия механическим способом: металлической щеткой, шпателем или шлифовальной машиной. Прочно связанную ржавчину толщиной до 50 мкм можно оставить — краска работает непосредственно по ней. При нанесении на ранее окрашенную поверхность проверьте совместимость материалов на небольшом участке. Отслаивающиеся фрагменты старой краски удалите. При отсутствии совместимости старую краску удалите полностью.

Острые кромки скруглите радиусом не менее 2 мм. Сварные швы и примыкания зачистите до степени «Р3» по ISO 8501-3. Удалите заусенцы и остатки флюса. Поверхность должна быть сухой и чистой.

Обезжиривание

Обезжирьте поверхность растворителем CERTA или о-ксилолом. Нанесите растворитель на чистую ткань и протрите окрашиваемую зону. Не используйте уайт-спирит, сольвент или бензин — они оставляют жирную пленку, ухудшающую адгезию. После обезжиривания насухо протрите поверхность чистой сухой тканью.

Окрашивание начинайте не позднее 6 часов после обезжиривания на открытом воздухе и 24 часов — в помещении. При обнаружении водорастворимых солей в количестве более 100 мг/м² промойте поверхность пресной водой под высоким давлением и высушите.

Приготовление материала

Перед применением тщательно перемешайте краску по всему объему тары. При необходимости профильтруйте через сетчатый фильтр. Температура краски должна быть близка к температуре окрашиваемой поверхности. Для разбавления используйте растворитель CERTA или о-ксилол. Разбавляйте только то количество материала, которое планируете израсходовать в течение рабочей смены. Добавляйте растворитель постепенно, небольшими порциями, при постоянном перемешивании. Степень разбавления не должна превышать 10% по массе.

Условия нанесения

Наносите краску при температуре воздуха и поверхности от +5°C до +40°C для глянцевой модификации. Относительная влажность воздуха — не более 80%. Недопустимы атмосферные осадки и ветер со скоростью более 10 м/с. Температура окрашиваемой поверхности должна быть на 3°C выше точки росы.

Способ нанесения

Наиболее эффективен метод распыления. Настройте окрасочное оборудование так, чтобы на поверхности в диаметре отпечатка факела образовывалась ровная «мокрая» пленка без пропусков и подтеков. Большие площади окрашивайте в один проход, используя материал одной партии.

При нанесении кистью используйте инструмент из натуральных волокон — синтетика может разрушаться под действием растворителя. Работайте однонаправленными движениями без втирания. Валик выбирайте безворсовый. На труднодоступные места и в примыкания вертикальных и горизонтальных поверхностей предварительно нанесите «полосовой слой» кистью.

Рекомендуется наносить 2-3 слоя краски. Первый слой — тонкий, 20-30 мкм по сухому остатку, для обеспечения адгезии. Последующие слои формируют основную толщину покрытия. На сварных швах толщина покрытия может быть увеличена на 30 мкм.

Сушка и отверждение

Межслойная сушка при +20°C — 1 час. Полное высыхание покрытия — 24 часа. Оптимальные эксплуатационные свойства покрытие набирает через 3 суток при +20°C. При отрицательных температурах время выдержки увеличивается в 2-3 раза в зависимости от толщины покрытия.

Кантование окрашенных конструкций мягкими стропами при положительных температурах — не ранее 24 часов после нанесения. Транспортирование и монтаж — не ранее набора оптимальных эксплуатационных свойств. Не выгружайте конструкции сбрасыванием и не перемещайте волоком.

Меры безопасности

Работайте в хорошо проветриваемом помещении или на открытом воздухе. Используйте средства индивидуальной защиты: респиратор, защитные очки, перчатки. Избегайте попадания краски на кожу и слизистые. При попадании в глаза промойте большим количеством воды и обратитесь к врачу. При загорании используйте песок, кошму, асбестовое одеяло, пенный или углекислотный огнетушитель, тонкораспыленную воду. Не используйте воду компактной струей. Окрасочное оборудование промывайте растворителем CERTA или о-ксилолом. Пустую тару утилизируйте как бытовые отходы после полного высыхания остатков краски.

Рекомендуемая толщина покрытия

Правильная толщина покрытия определяет долговечность защиты металла от коррозии. Слишком тонкий слой не обеспечивает надежный барьер, а избыточная толщина может привести к растрескиванию пленки при перепадах температур. Для краски CERTA 3в1 рекомендуемая толщина зависит от условий эксплуатации.

Первый адгезионный слой наносится толщиной 20-30 мкм по сухому остатку. Он обеспечивает сцепление с подложкой и проникновение ингибитора в структуру ржавчины. Последующие слои формируют основную защитную пленку.

Расчетный расход неразбавленной краски без учета потерь составляет 0,35 кг на 100 мкм толщины покрытия для глянцевой модификации. Практический расход с учетом потерь при распылении — 1 кг на 6-10 м² в один слой. Точный расход зависит от шероховатости поверхности, способа нанесения и квалификации маляра.

Контроль толщины покрытия производите толщиномером после полного высыхания. На сварных швах допускается увеличение толщины на 30 мкм.

Цвет и фактура

Краска формирует глянцевую гладкую пленку насыщенного вишневого оттенка, близкого к RAL 3005. Глянцевый финиш придает поверхности глубокий цвет и легкий зеркальный блеск. Такая фактура менее пориста, чем матовая, поэтому покрытие лучше противостоит загрязнениям и легче очищается.

Глянец сильнее проявляет неровности металла: царапины, следы сварных швов, остатки старого покрытия. Перед окрашиванием рекомендуется тщательно подготовить поверхность и при необходимости выровнять ее шпатлевкой по металлу.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении вишневый цвет теплеет, при дневном — сохраняет глубину. Цвет может незначительно отличаться от эталона RAL 3005 в зависимости от партии и условий нанесения. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Приемку цвета проводите при дневном свете на той же основе, что и реальная конструкция. Образец тона храните до окончания работ для сравнения. Вишневый глянцевый цвет подходит для ворот, калиток, садовой мебели, металлических дверей и других изделий, где требуется аккуратный декоративный вид.

Можно ли наносить краску на ржавчину?

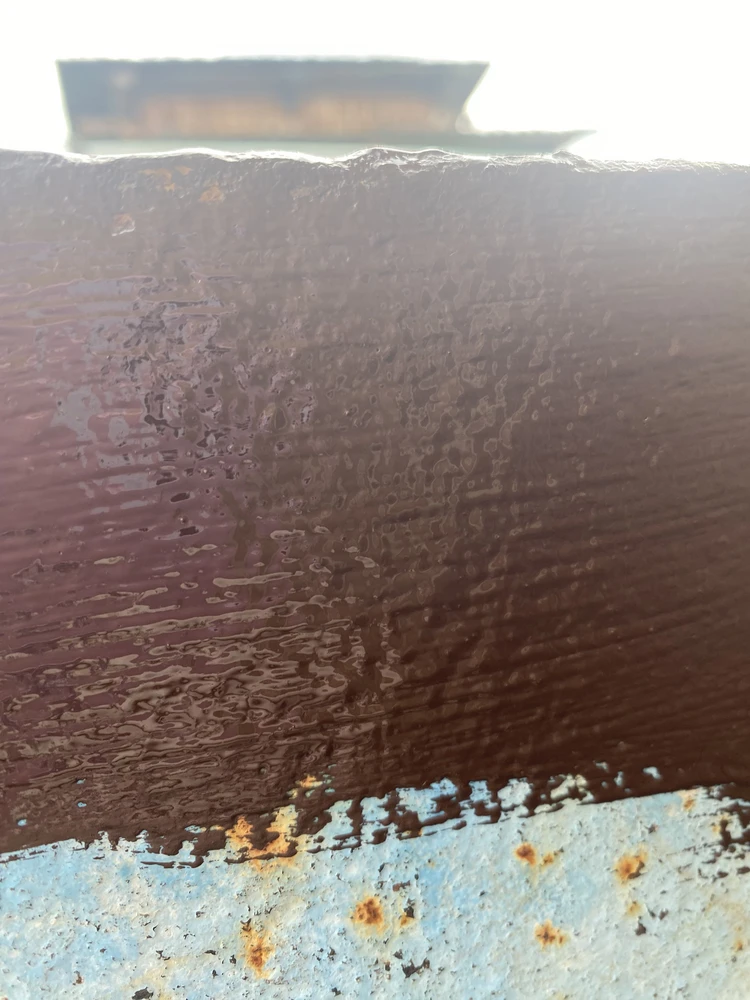

Да, краска CERTA 3в1 специально разработана для нанесения на поверхности с прочно связанной ржавчиной толщиной до 50 мкм. Рыхлую ржавчину перед окрашиванием необходимо удалить механически — металлической щеткой или шлифовальной машиной. Плотно сцепленную коррозию можно не удалять: ингибитор в составе краски проникает в ее структуру и останавливает развитие.

Какой расход краски на 1 м²?

Расчетный расход неразбавленной краски без учета потерь — 0,35 кг на 100 мкм толщины покрытия для глянцевой модификации. Практический расход с учетом потерь при распылении — 1 кг на 6-10 м² в один слой. Для двухслойного покрытия банки 0,8 кг хватает на 4-5 м² поверхности. Точный расход зависит от шероховатости поверхности и способа нанесения.

Сколько сохнет краска?

Межслойная сушка при +20°C — 1 час. Полное высыхание покрытия — 24 часа. Оптимальные эксплуатационные свойства покрытие набирает через 3 суток при +20°C. При отрицательных температурах время высыхания увеличивается в 2-3 раза. Транспортировать и монтировать окрашенные конструкции можно только после набора оптимальных свойств.

Можно ли наносить краску при минусовой температуре?

Глянцевая модификация краски наносится при температуре от +5°C до +40°C. Матовая модификация допускает нанесение от -15°C до +40°C. При отрицательных температурах время высыхания увеличивается в 2-3 раза. Относительная влажность воздуха не должна превышать 80%, также недопустимы осадки и ветер со скоростью более 10 м/с.

Чем обезжиривать поверхность перед окрашиванием?

Используйте растворитель CERTA или о-ксилол. Нанесите растворитель на чистую ткань и протрите поверхность, затем насухо вытрите. Запрещается использовать уайт-спирит, сольвент или бензин — эти жирные растворители оставляют маслянистую пленку, которая ухудшает адгезию краски. Окрашивание начинайте не позднее 6 часов после обезжиривания на открытом воздухе и 24 часов — в помещении.

Можно ли наносить краску на старое покрытие?

Перед нанесением проверьте совместимость краски со старым покрытием на небольшом участке. Если покрытие совместимо, очистите отслаивающиеся участки и окрашивайте. Если совместимости нет — удалите старую краску полностью. Отслаивающиеся фрагменты старого покрытия необходимо удалить в любом случае, так как они снижают адгезию нового слоя.

Как хранить краску?

Храните краску в плотно закрытой таре, в сухом помещении, вдали от нагревателей и прямых солнечных лучей. Температура хранения — от -30°C до +40°C. Срок годности — 3 года со дня изготовления в невскрытой таре. Перед применением тщательно перемешайте краску по всему объему тары.
