CERTA краска по металлу и ржавчине 3в1 серебристый глянцевый ~RAL 9006 аэрозоль

Краска CERTA 3в1 в аэрозольной упаковке — это готовое решение для точечного ремонта и защиты металлоконструкций от коррозии. Состав объединяет три функции: ингибитор ржавчины, антикоррозионный грунт и декоративную эмаль. Один проход решает три задачи: останавливает коррозию, обеспечивает адгезию к основанию и формирует защитно-декоративный слой.

Материал разработан для нанесения на сталь с толщиной прочно связанной ржавчины до 50 мкм. Покрытие препятствует подпленочной коррозии и сохраняет целостность при эксплуатации от -40°C до +150°C. Аэрозольный формат упрощает работу в труднодоступных местах, на стыках, сварных швах и мелких деталях, где кисть или валик неэффективны. Цвет — серебристый глянцевый ~RAL 9006, тара — аэрозольный баллончик 520 мл.

Назначение и область применения

Краска CERTA 3в1 серебристый глянцевый ~RAL 9006 предназначена для защиты и декоративной отделки металлоконструкций в атмосферных условиях и внутри помещений. Состав наносят на элементы ограждений, ворота, калитки, трубы, профильный прокат, крепеж, садовую мебель и инструмент. Материал подходит для окрашивания бетонных, кирпичных, железобетонных и деревянных поверхностей, что расширяет сферу применения при ремонтных работах.

Особенность состава — возможность нанесения на поверхности с остаточной ржавчиной. Это делает краску незаменимой при реставрации старых конструкций, где полная механическая зачистка до чистого металла невозможна или экономически нецелесообразна. Покрытие надежно сцепляется с плотно связанным слоем коррозии и предотвращает ее дальнейшее распространение.

Состав и свойства

Краска CERTA 3в1 — композиция на основе алкидных смол с добавлением антикоррозионных пигментов и ингибиторов коррозии. Активные компоненты взаимодействуют с продуктами коррозии, стабилизируя их и переводя в инертное состояние. Это останавливает развитие ржавчины под пленкой и обеспечивает долговременную защиту металла.

Серебристый глянцевый оттенок ~RAL 9006 формируется за счет алюминиевой пудры, создающей характерный металлический блик. Пленка после высыхания приобретает высокую декоративность и устойчивость к атмосферным воздействиям. Покрытие выдерживает перепады температур от -40°C до +150°C, что позволяет использовать краску на элементах, подвергающихся нагреву в процессе эксплуатации.

Аэрозольная упаковка обеспечивает равномерное распыление состава и формирование тонкого слоя без подтеков. Это особенно важно при окрашивании вертикальных поверхностей и деталей сложной геометрии. Растворитель в составе быстро испаряется, ускоряя процесс высыхания и сокращая время выполнения работ. Расход материала — 260–520 мл на 1 м² в зависимости от количества слоев и состояния поверхности.

Условия эксплуатации

Сформированное покрытие сохраняет защитные свойства при температурах от -40°C до +150°C. Краска устойчива к атмосферным осадкам, ультрафиолетовому излучению и перепадам температур. Покрытие не растрескивается при механических деформациях конструкции в пределах упругой деформации металла.

Срок службы покрытия зависит от степени подготовки поверхности и толщины нанесенного слоя. При соблюдении технологии нанесения и рекомендуемой толщины покрытия 150 мкм краска обеспечивает надежную защиту металла в течение длительного времени. Для достижения максимальной долговечности окрашивание проводите при температуре от +5°C до +40°C и относительной влажности воздуха не более 80%.

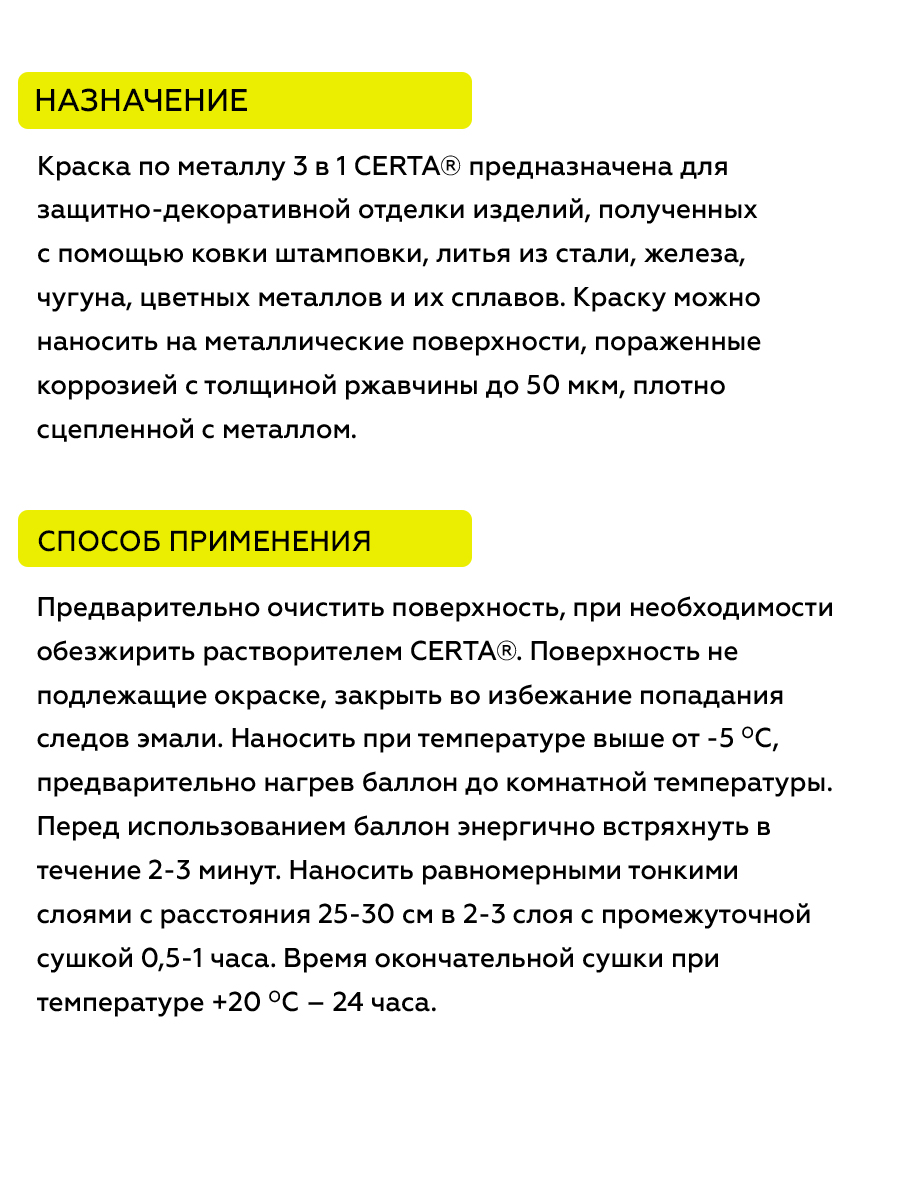

Подготовка основания

Очистите поверхность от рыхлой ржавчины, отслаивающейся старой краски, грязи и пыли. Используйте металлическую щетку, шпатель или абразивную шкурку. Плотно сцепленную ржавчину толщиной до 50 мкм можно оставить — состав наносится непосредственно на нее. При окрашивании ранее покрытых поверхностей проверьте совместимость материалов на небольшом участке. Отслаивающиеся участки старого покрытия удалите.

Обезжиривание

Обезжирьте поверхность растворителем для красок CERTA или о-ксилолом. Не используйте уайт-спирит, сольвент или бензин — они оставляют жирную пленку. После обработки протрите поверхность сухой чистой безворсовой тканью. Окрашивание проводите не позднее 6 часов после обезжиривания при работе на открытом воздухе и в течение 24 часов — в помещении.

Подготовка материала

Перед применением встряхивайте баллон в течение 2–3 минут до полного перемешивания состава. Серебристый пигмент оседает быстрее обычных тонов, поэтому встряхивание повторяйте в процессе работы. Температура баллона должна быть близка к температуре окрашиваемой поверхности. При работе в холодную погоду согрейте баллон до комнатной температуры.

Условия нанесения

Наносите краску при температуре воздуха и поверхности от +5°C до +40°C. Относительная влажность воздуха — не более 80%. Не проводите окрашивание при атмосферных осадках и ветре скоростью более 10 м/с. Температура окрашиваемой поверхности должна быть на 3°C выше точки росы.

Способ нанесения

Распыляйте состав с расстояния 20–30 см от поверхности. Движения баллона должны быть параллельны плоскости окрашивания, без остановок в одной точке — это предотвращает образование подтеков. Наносите краску в 2–3 слоя. Для труднодоступных мест и стыков вертикальных и горизонтальных поверхностей предварительно нанесите «полосовой слой» короткими нажатиями на распылитель.

Сушка и отверждение

Межслойная сушка «на отлип» при температуре +20°C — 30 минут. Полное высыхание покрытия — 24 часа. Оптимальные эксплуатационные свойства материал набирает в течение 3 суток при положительных температурах. При отрицательных температурах время выдержки увеличивается в 2–3 раза. Кантование окрашенных конструкций мягкими стропами — не ранее 24 часов после нанесения.

Меры безопасности

Работайте в хорошо проветриваемом помещении или на открытом воздухе. Используйте средства индивидуальной защиты: респиратор, защитные очки, перчатки. Избегайте попадания состава в глаза и на кожу. При попадании промойте пораженный участок большим количеством воды. Баллон находится под давлением — не нагревайте выше +50°C, не прокалывайте и не сжигайте после использования. Берегите от детей.

Рекомендуемая толщина покрытия

Правильная толщина покрытия определяет долговечность защиты металла от коррозии. Слишком тонкий слой не обеспечивает надежную изоляцию поверхности от влаги и кислорода. Избыточная толщина приводит к растрескиванию пленки при перепадах температур. Для краски CERTA 3в1 рекомендуемая толщина зависит от условий эксплуатации.

Толщина покрытия на сварных швах может быть увеличена на 30 мкм для компенсации неровностей и повышенного риска коррозии в этих зонах. Контроль толщины производят толщиномером после полного высыхания покрытия.

Цвет и фактура

Краска CERTA 3в1 формирует глянцевую пленку с выраженным металлическим бликом. Оттенок серебристый глянцевый соответствует ~RAL 9006 — светлому серебристо-серому тону, характерному для белого алюминия. Покрытие визуально имитирует оцинкованную или полированную сталь.

Серебристый пигмент на основе алюминиевой пудры оседает быстрее обычных тонов. Перед работой и в ходе смены баллон встряхивают до однородности блика. Эталон цвета сверяют при дневном свете под углом к плоскости — при изменении угла обзора интенсивность металлического блеска меняется.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении металлический блеск усиливается, при дневном — становится более сдержанным. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

При подкрасе поврежденных участков стыкуйте новый слой с эталоном партии основной окраски. Выкрас производите при дневном свете на той же основе, что и основная конструкция. Образец тона сохраняйте до конца работ для контроля соответствия.

Глянцевая фактура подчеркивает геометрию деталей и придает поверхности аккуратный промышленный вид. Покрытие устойчиво к мытью с применением неабразивных моющих средств.

Можно ли наносить краску на ржавчину?

Да, краска CERTA 3в1 предназначена для нанесения на поверхности с толщиной прочно связанной ржавчины до 50 мкм. Рыхлый слой коррозии перед окрашиванием необходимо удалить механически — металлической щеткой или шпателем. Степень очистки должна соответствовать Sa 2½ по ISO 8501-1.

Как подготовить поверхность перед окрашиванием?

Очистите поверхность от рыхлой ржавчины, отслаивающейся краски и загрязнений. Обезжирьте растворителем для красок CERTA или о-ксилолом. Не используйте уайт-спирит и бензин — они оставляют жирную пленку. После обезжиривания протрите поверхность сухой чистой тканью. Подготовка швов и кромок — до степени P3 по ISO 8501-3.

Сколько сохнет краска?

Межслойная сушка «на отлип» при температуре +20°C — 30 минут. Полное высыхание покрытия — 24 часа. Оптимальные эксплуатационные свойства материал набирает в течение 3 суток при положительных температурах. При отрицательных температурах время выдержки увеличивается в 2–3 раза.

Какой расход краски?

Одного баллона объемом 520 мл достаточно для покрытия 1–2 м² поверхности при нанесении в 2–3 слоя. Точный расход зависит от шероховатости поверхности, пористости основания и толщины наносимого слоя. При расходе 175 г/м² на слой 50 мкм, баллончика хватает на покрытие до 2–3 м² поверхности.

Можно ли наносить краску при минусовой температуре?

Нет. Минимальная температура нанесения составляет +5°C. При более низких температурах ухудшается формирование пленки, увеличивается время высыхания и снижается адгезия покрытия. Температура окрашиваемой поверхности должна быть на 3°C выше точки росы.

Как хранить аэрозольный баллон?

Храните баллон в сухом помещении при температуре от -30°C до +40°C, вдали от нагревательных приборов и прямых солнечных лучей. Баллон находится под давлением — не нагревайте его выше +50°C, не прокалывайте и не сжигайте после использования. Срок годности — не менее 3 лет в закрытой таре.

Можно ли наносить краску на старое покрытие?

Да, при условии совместимости материалов. Предварительно проверьте совместимость на небольшом участке. Отслаивающиеся участки старого покрытия удалите. При отсутствии совместимости старую краску удалите полностью.
