CERTA Professional эмаль антикоррозионная термостойкая до 700°С белый матовый (0,4кг)

Аэрозольная термостойкая эмаль CERTA Professional в белом матовом оттенке — это готовый материал для локального ремонта и окрашивания металлических и минеральных оснований, эксплуатируемых при нагреве до +700 °C. Состав создан для восстановления лакокрасочного слоя на кромках, крепеже, сварных швах и местных дефектах без использования сложного окрасочного оборудования. Удобный аэрозольный формат даёт возможность быстро и точно нанести материал в труднодоступных зонах, в том числе на печных элементах, кожухах и вентиляционных деталях.

Белый матовый финиш с ориентиром на RAL 9003 формирует равномерное, ненавязчивое покрытие, которое хорошо скрывает незначительные неровности основания. Матовая фактура уменьшает бликование и делает окрашенную поверхность визуально однородной. Эмаль образует прочное термостойкое покрытие, выдерживающее многократные циклы нагрева и охлаждения без утраты защитных и декоративных свойств. Форма выпуска — аэрозольный баллончик 520 мл (0,4 кг).

Назначение и область применения

Эмаль применяется для ремонтной окраски узлов и агрегатов, работающих при высоких температурах. Состав наносят на подготовленный металл и прочные минеральные основания. Материал используют для восстановления покрытия на объектах, где требуется быстрая подкраска без разборки оборудования.

• Печное оборудование: дверцы, экраны, кожухи, заслонки.
• Промышленные узлы: трубы, панели, вентиляционные детали, защитные элементы.
• Ремонтные работы: швы, кромки, крепежные зоны, царапины, сколы, потертости.
• Минеральные основания: подготовленные кирпичные, бетонные и оштукатуренные участки.

Аэрозольный формат особенно востребован при проведении работ на монтаже или в полевых условиях, когда необходимо оперативно устранить дефекты покрытия. Компактный баллончик удобно держать в запасе для экстренной подкраски.

Состав и свойства

Эмаль CERTA Professional изготовлена на основе кремнийорганических связующих, обеспечивающих термостойкость до +700 °C. Пигменты и наполнители подобраны для сохранения цвета и фактуры после многократных циклов нагрева. Покрытие снижает коррозионное воздействие на подготовленный металл и защищает основание от атмосферных факторов.

Материал совместим с грунтовками и эмалями CERTA. Для улучшения антикоррозионных свойств допускается применение с отвердителем CERTA PROFESSIONAL №1 по специальной инструкции. Расход на слой 50 мкм составляет около 175 г/м² без учета потерь при распылении. Фактический расход зависит от квалификации оператора, расстояния до поверхности и геометрии детали.

Покрытие устойчиво к термоциклам, сохраняет адгезию при резких перепадах температур. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407. Толщина, сплошность, цвет и фактура контролируются после полного высыхания и охлаждения.

Условия эксплуатации

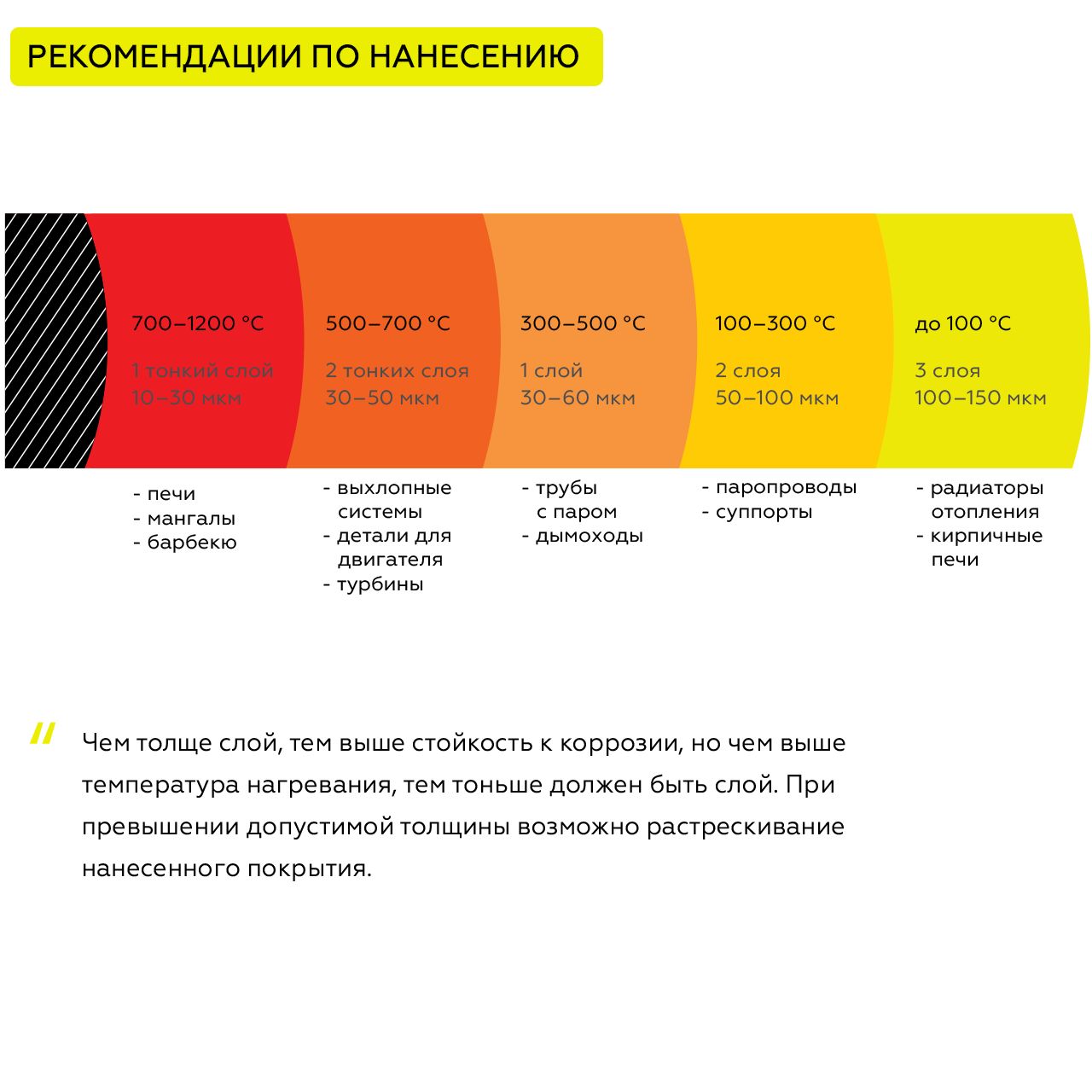

Рабочий температурный предел покрытия — до +700 °C. Рекомендуемая толщина сухого слоя зависит от фактического нагрева детали: при температуре до +100 °C — 150–180 мкм, при +500…+700 °C — 30–50 мкм. Для достижения требуемой толщины наносят несколько тонких слоев с межслойной выдержкой 30 минут при +20 °C.

Перед рабочим нагревом покрытие выдерживают при комнатной температуре не менее 24 часов. Термозакалка проходит по режиму оборудования: деталь нагревается вместе с покрытием до рабочей температуры и выдерживается не менее 1 часа. После охлаждения покрытие приобретает окончательные физико-механические свойства. Срок службы покрытия зависит от условий эксплуатации и соблюдения технологии нанесения.

Подготовка основания

Поверхность очищают от ржавчины, окалины, солей, пыли и непрочного старого покрытия. При нагреве выше +100 °C металл очищают до степени Sa 2½ по ISO 8501-1. Кромки, торцы и сварные швы готовят до степени P3 по ISO 8501-3. Основание должно быть сухим и минимум на 3 °C выше точки росы. Для минеральных поверхностей удаляют непрочные участки, цементное молочко и загрязнения, затем дают основанию полностью высохнуть.

Обезжиривание

Жировые загрязнения удаляют о-ксилолом, толуолом или растворителем CERTA. Протирку выполняют чистой безворсовой ветошью. Бензин, уайт-спирит и сольвент не применяют. После обезжиривания поверхность должна быть чистой и сухой, без разводов и следов растворителя.

Подготовка аэрозольного баллончика

Баллон выдерживают при комнатной температуре не менее 2 часов. Затем энергично встряхивают в течение 2–3 минут до полного перемешивания содержимого. О готовности материала свидетельствует равномерный звук перемещающегося шарика. Перед началом окраски проверяют факел распыления на пробной поверхности. Равномерный, без рывков и капель факел говорит о готовности материала к работе.

Условия нанесения

Работы выполняют без осадков, инея, конденсата и пыли. Влажность воздуха — не более 80%. Аэрозольный баллончик применяют при температуре не ниже −5 °C, однако оптимальная температура нанесения составляет от +5 до +30 °C. При более низких температурах давление в баллоне падает, что ухудшает качество распыления.

Способ нанесения

Эмаль наносят распылением с расстояния 20–30 см от поверхности. Баллончик держат перпендикулярно окрашиваемой поверхности и ведут равномерными движениями, перекрывая предыдущую полосу на 50%. Швы, кромки и крепежные зоны сначала закрывают полосовым слоем, затем наносят общее покрытие. Для достижения требуемой толщины наносят несколько тонких слоев с межслойной выдержкой 30 минут при +20 °C. Каждый последующий слой наносят перпендикулярно предыдущему.

Сушка и отверждение

Межслойная выдержка при +20 °C для слоя около 50 мкм составляет примерно 30 минут. Перед рабочим нагревом покрытие выдерживают до первичной прочности при комнатной температуре в течение 24 часов. Термозакалка проходит по режиму оборудования: покрытие нагревается вместе с деталью до рабочей температуры и выдерживается при ней не менее 1 часа. После охлаждения покрытие приобретает окончательные свойства.

Перед сушкой поверхность осматривают под боковым светом. Дефекты исправляют до термозакалки, пока покрытие не набрало прочность. При рабочем пределе +700 °C дефекты на ребрах, внутренних углах и сварных швах дают наибольший риск при термоциклах, поэтому исправления выполняют до первого нагрева.

Рекомендуемая толщина покрытия

Толщину сухого слоя выбирают по фактическому нагреву детали. Для этого товара рабочий предел составляет +700 °C. При выборе толщины учитывают длительность нагрева, количество термоциклов и условия эксплуатации.

Расход на слой 50 мкм — около 175 г/м² без учета потерь. Кромки, швы и сложный профиль увеличивают фактический расход. Для аэрозольного баллончика 520 мл фактический расход зависит от квалификации оператора, расстояния до поверхности и погодных условий.

Для деталей до +700 °C толщину фиксируют после высыхания каждого участка. Отдельно измеряют плоскость, кромку, сварной шов и зону максимального нагрева. При использовании аэрозольного баллончика контроль толщины особенно важен, так как визуально сложно оценить количество нанесенного материала.

Цвет и фактура

Цвет — белая, финиш — матовая, ориентир RAL 9003. Оттенок оценивают на высохшем, термозакаленном и полностью остывшем покрытии. Мокрый слой и горячая деталь для приемки цвета не подходят. Матовая фактура обеспечивает равномерное рассеивание света, визуально скрывает незначительные дефекты основания и делает поверхность однородной.

При смене партии, толщины или способа нанесения выполняют контрольный выкрас. Для белого матового покрытия важно соблюдать одинаковую толщину нанесения: даже незначительные отклонения могут привести к изменению светлоты и степени белизны. При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении белый цвет сохраняет чистоту, при дневном — проявляет максимальную светлоту.

При приемке белого покрытия сравнивают только детали, нанесенные одним способом и прошедшие одинаковую термозакалку. Изменение инструмента, толщины или времени выдержки может дать различие по матовости и насыщенности. Для соседних деталей используют одну партию материала. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Вопросы и ответы

Для какого узла подходит этот товар?

Материал применяют на участках, где рабочий нагрев соответствует +700 °C, а основание очищено и обезжирено. Аэрозольный формат удобен для окраски труднодоступных мест, кромок и крепежных зон. Металл очищают до степени Sa 2½ по ISO 8501-1, кромки и швы — до P3 по ISO 8501-3.

Что проверить перед нанесением?

Проверяют кратеры после обезжиривания, состояние кромок, влажность основания, совместимость старого слоя и контрольный выкрас белого цвета. Баллончик выдерживают при комнатной температуре не менее 2 часов и тщательно встряхивают в течение 2–3 минут перед использованием.

Как выбрать способ нанесения?

Для основной площади используется аэрозольное распыление с расстояния 20–30 см. Швы, торцы и труднодоступные места закрывают отдельным проходом с более близкого расстояния. При окраске больших поверхностей наносят несколько тонких слоев с межслойной выдержкой 30 минут при +20 °C.

Как учитывать фасовку 520 мл (0,4 кг)?

Фасовку 520 мл соотносят с площадью детали, числом слоев и потерями при нанесении. При расходе 175 г/м² на слой 50 мкм баллончика хватает на 2–3 м². Для больших площадей рассчитывают количество баллончиков заранее и используют материал одной партии.

Когда принимать покрытие?

Приемку выполняют по журналу партии и режиму нанесения: проверяют цвет, финиш, толщину, сплошность и отсутствие кратеров. Окончательную оценку проводят после высыхания, термозакалки и полного охлаждения покрытия. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Можно ли использовать аэрозоль при отрицательных температурах?

Аэрозольный баллончик можно применять при температуре не ниже −5 °C, однако оптимальная температура нанесения составляет от +5 до +30 °C. При более низких температурах давление в баллоне падает, что ухудшает качество распыления и может привести к неравномерному нанесению.

Как хранить аэрозольный баллончик?

Баллончик хранят в сухом прохладном месте при температуре от +5 до +35 °C, защищая от прямых солнечных лучей и источников тепла. После использования баллончик переворачивают и распыляют остатки материала до появления чистого газа, чтобы предотвратить засорение распылительной головки.
