Материал полиорганосилоксановый Certacor 510 красный 25 кг

CERTACOR 510 в матовом красном исполнении — это термостойкий защитный материал для металлических поверхностей, нагревающихся в процессе эксплуатации до +250 °C. Покрытие формирует равномерный матовый финиш красного цвета и обеспечивает надежную антикоррозионную защиту в заданном температурном диапазоне. Материал сочетает стойкость к нагреву с устойчивостью к атмосферным воздействиям, поэтому подходит для использования внутри помещений и на открытых площадках.

Ключевая особенность данной позиции — строгое ограничение рабочей температуры. Белые, серые, черные и красно-коричневые исполнения CERTACOR 510 выдерживают нагрев до +400 °C. Все цветные варианты, включая красный, желтый, синий и ярко-красный, рассчитаны на эксплуатацию при температуре не выше +250 °C. Это различие обусловлено составом пигментов, которые при более высоком нагреве могут изменять цвет или терять стабильность. При выборе материала необходимо сверять фактическую температуру нагрева с допустимым пределом для выбранного цвета.

Назначение и область применения

CERTACOR 510 матовый красный применяется на объектах, где металлические поверхности подвергаются нагреву, но не превышают установленного предела +250 °C. Типичные сферы использования:

• Промышленное оборудование: корпуса, кожухи, защитные панели, технологические узлы, работающие при умеренном нагреве.
• Трубопроводные системы: наружные поверхности труб, газоходов и воздуховодов, транспортирующих среды с температурой до +250 °C.
• Металлоконструкции: рамы, опоры, кронштейны, лестничные ограждения, расположенные вблизи нагревательного оборудования.
• Ремонтные работы: восстановление поврежденных участков термостойких покрытий на действующих объектах.

Если оборудование нагревается выше +250 °C, для красного матового исполнения необходимо выбрать другой материал или иное цветовое решение с более высоким температурным допуском.

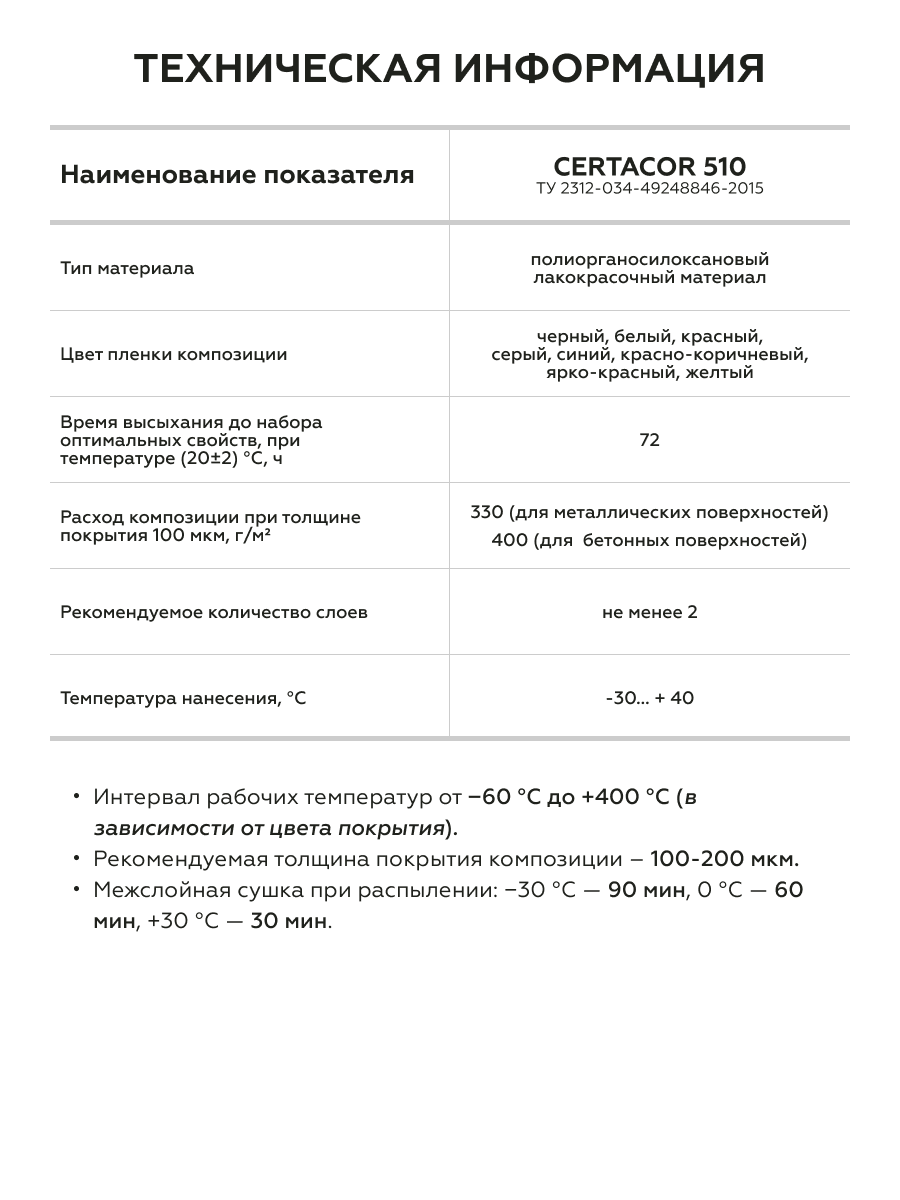

Состав и свойства

CERTACOR 510 — полиорганосилоксановый материал, в котором кремнийорганическое связующее обеспечивает термостойкость, а специальные пигменты — стабильность цвета при нагреве. Покрытие устойчиво к атмосферным воздействиям, перепадам температур и умеренным механическим нагрузкам. Материал совместим с металлическими основаниями, подготовленными по стандартам ISO 8501-1 и ISO 8501-3.

Расход материала зависит от способа нанесения и шероховатости поверхности. При пневматическом распылении потери составляют 10–15%, при безвоздушном — 5–10%. Для гладкой стальной поверхности расход составляет 175 г/м² на слой толщиной 50 мкм. Для сложной геометрии с большим количеством кромок и швов расход увеличивается на 10–15%.

Условия эксплуатации

Покрытие CERTACOR 510 красное матовое рассчитано на длительную эксплуатацию при температуре до +250 °C. После полного высыхания и термозакалки покрытие приобретает максимальную твердость, адгезию и термостойкость. Термозакалку проводят постепенным нагревом до рабочей температуры с выдержкой не менее одного часа. Срок службы покрытия зависит от условий эксплуатации, толщины слоя и качества подготовки основания. При соблюдении технологии нанесения и рекомендованной толщины покрытие сохраняет защитные свойства в течение всего межремонтного периода.

Подготовка основания

Металлическую поверхность очищают от ржавчины, окалины, старых покрытий со слабым сцеплением, солей и механических загрязнений. Степень очистки — не ниже Sa 2½ по ISO 8501-1. Острые кромки притупляют, сварные швы и торцы зачищают до степени P3 по ISO 8501-3. После механической очистки поверхность обезжиривают разрешенным растворителем и просушивают.

Обезжиривание

Жировые и масляные загрязнения удаляют обезжиривающими составами до механической очистки и повторно — непосредственно перед окраской. После обезжиривания поверхность должна быть сухой, без следов растворителя и повторного загрязнения.

Приготовление материала

CERTACOR 510 тщательно перемешивают до однородности по всему объему. Осадок поднимают со дна, разбивая комки. При необходимости вязкость корректируют рекомендованным растворителем, добавляя его малыми порциями при постоянном перемешивании. Материал готов к применению после полного перемешивания.

Условия нанесения

Работы выполняют при температуре основания выше точки росы не менее чем на 3 °C. Относительная влажность воздуха — не выше 80%. Не наносить при осадках, тумане, конденсате и сильном ветре. Свежий слой защищают от пыли и влаги до полного высыхания.

Способ нанесения

Основной способ — пневматическое или безвоздушное распыление. Кисть и валик применяют на кромках, швах и труднодоступных участках. Толщину набирают равномерными проходами без перегруза. При окраске ремонтных зон границы старого покрытия зачищают до плавного перехода. Каждый последующий слой наносят после высыхания предыдущего.

Сушка и отверждение

Покрытие сушат при температуре окружающей среды до полного высыхания. Перед нагревом изделие выдерживают не менее 24 часов. Термозакалку проводят постепенным нагревом до рабочей температуры +250 °C с выдержкой не менее одного часа. После охлаждения покрытие готово к эксплуатации.

Рекомендуемая толщина покрытия

Толщина покрытия CERTACOR 510 — ключевой параметр, определяющий долговечность защиты. При нагреве металла до +250 °C покрытие испытывает термические нагрузки, связанные с расширением основания. Слишком тонкий слой не обеспечит достаточной защиты от коррозии, а избыточно толстый может растрескаться при термоциклировании. Толщину назначают с учетом условий эксплуатации, профиля металла и температурного режима.

На ребрах и острых кромках фактическая толщина слоя обычно меньше, чем на плоскости, из-за «стекания» материала при нанесении. Эти участки контролируют отдельно и при необходимости наносят дополнительный слой. При сложной геометрии изделия расход материала увеличивается из-за потерь при распылении и необходимости дополнительных проходов.

Среднее значение толщины не должно скрывать локальные дефекты. Перед вводом в эксплуатацию проверяют сплошность покрытия, равномерность цвета и отсутствие непрокрашенных участков. Измерения выполняют магнитным толщиномером в нескольких точках: на плоскости, на кромке и в зоне перехода к старому покрытию.

Для фасовки 25 кг расход рассчитывают не только по площади, но и по геометрии изделия. На металлических заслонках, дверцах и крышках оборудования доля торцов, швов и труднодоступных мест выше, поэтому фактический расход может отличаться от расчетного по гладкой пластине. Рекомендуется предусматривать запас материала на контрольный выкрас и возможные исправления дефектов.

Цвет и фактура

Цвет — красный, финиш — матовый. Покрытие формирует равномерную матовую поверхность красного цвета без глянцевого блеска. Оттенок оценивают после полного высыхания и охлаждения покрытия при стабильном освещении, желательно при дневном свете или освещении с цветовой температурой около 5000 К.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении красный цвет теплеет, при дневном — сохраняет насыщенность. Для соседних участков рекомендуется использовать материал одной партии. При необходимости использовать материал из разных партий следует предварительно смешать их в одной емкости.

После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407. Оценку цвета и фактуры проводят после полного высыхания, термозакалки и охлаждения покрытия. Мокрый слой, запыленная поверхность и нагретая деталь не подходят для окончательной оценки.

Вопросы и ответы

Почему для красного цвета ограничение +250 °C, а для черного или серого — +400 °C?

Разница в температурном пределе обусловлена составом пигментов. Цветные пигменты, используемые для получения красного, желтого, синего и ярко-красного оттенков, при нагреве выше +250 °C могут изменять свой цвет или терять стабильность. Пигменты белого, серого, черного и красно-коричневого цветов сохраняют устойчивость при более высоких температурах, поэтому для этих исполнений допускается эксплуатация до +400 °C.

Можно ли использовать этот материал для окраски печей и каминов?

Да, если температура наружной поверхности печи или камина не превышает +250 °C. Для дымоходов и элементов, нагревающихся выше этого предела, необходимо выбирать материал с более высоким температурным допуском. Перед окраской рекомендуется измерить фактическую температуру поверхности в режиме максимального нагрева.

Какой способ нанесения предпочтителен для больших площадей?

Для больших площадей рекомендуется пневматическое или безвоздушное распыление. Этот способ обеспечивает равномерную толщину слоя и высокую производительность. Кисть и валик применяют для кромок, швов и труднодоступных мест.

Через какое время после окраски можно нагревать изделие?

Перед нагревом покрытие должно полностью высохнуть при комнатной температуре. Рекомендуется выдержать не менее 24 часов после нанесения последнего слоя. Термозакалку проводят постепенным нагревом до рабочей температуры с выдержкой не менее одного часа.

Как рассчитать необходимое количество материала?

Расход материала рассчитывают по площади окрашиваемой поверхности с учетом шероховатости металла, способа нанесения и числа слоев. Для сложной геометрии с большим количеством кромок, швов и труднодоступных мест расход увеличивается на 10–15%. Рекомендуется предусматривать запас материала на контрольный выкрас и возможные исправления.
